CAD图纸导出JPG后字体发虚、线条带锯齿，是设计交付中经常遇到的问题。cad怎么导出清晰的jpg？大多数人的做法是直接截图或使用默认设置导出，结果画质在放大后严重缩水。这背后的原因，要从CAD文件格式和JPG格式的本质差异说起。

理解了这一层，再来看具体的转换方案。目前主流的方法分为四类：本地转换软件、在线转换网站、CAD自带功能、以及“应急式”的截图法。四类方法各有适用场景，下面一一拆解。

百家号头图### cad怎么导出清晰的jpg：本地软件转换详解

本地软件的优势在于不依赖网络、支持批量、图纸不上传。对于涉及项目保密的图纸，或需要一次转换数十张CAD文件的情况，本地软件是效率优先的选择。

汇帮CAD转换器操作步骤

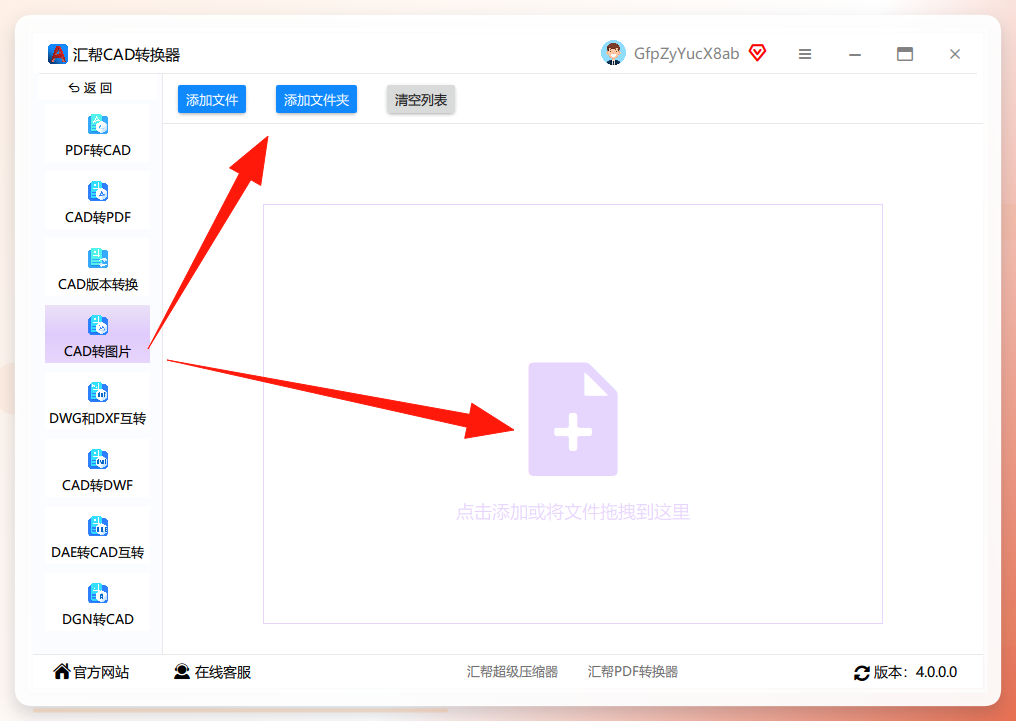

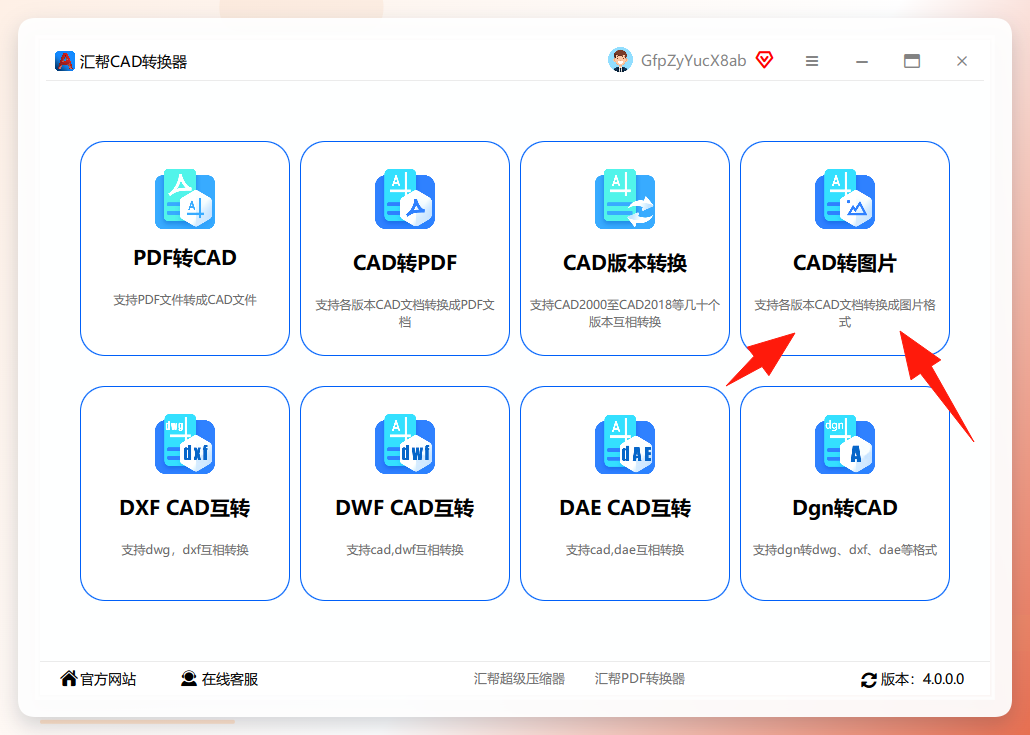

打开汇帮CAD转换器，在主界面选择“CAD转图片”功能。

图片步骤1：添加文件。点击【添加文件】或【添加文件夹】，选择需要转换的CAD图纸；也可以直接拖拽文件到软件窗口。

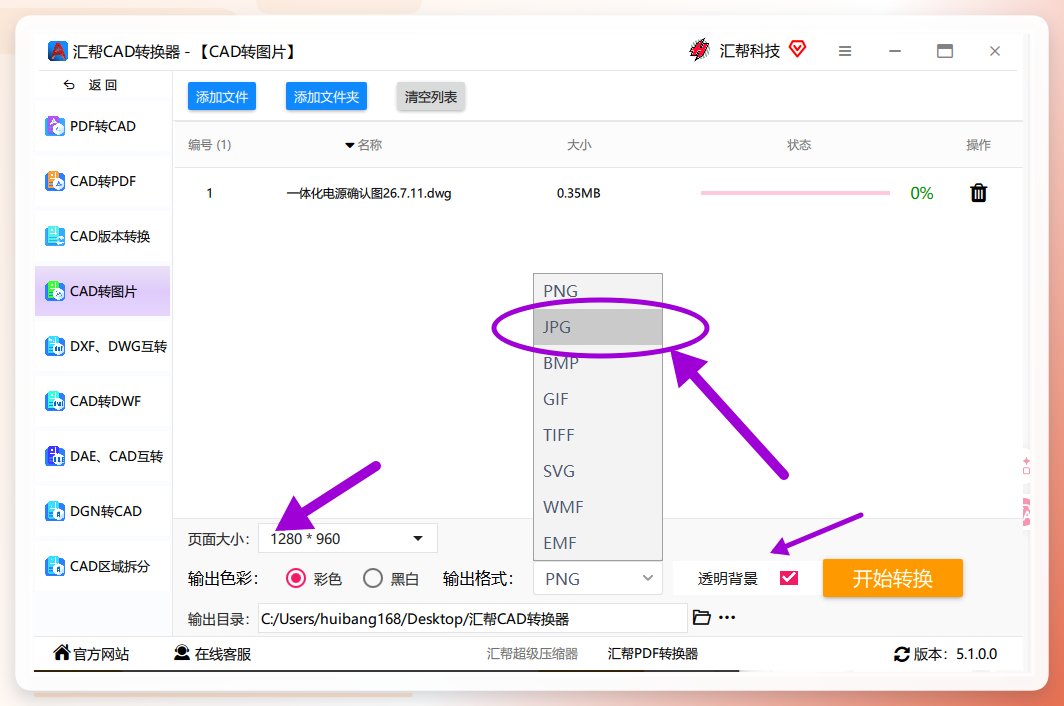

图片步骤2：设置参数。

  • 页面大小：根据图纸实际尺寸选择。
  • 输出格式：选择JPG。
  • 输出色彩：彩色或黑白按需选择。
  • 透明背景：若输出PNG，可勾选透明背景选项。

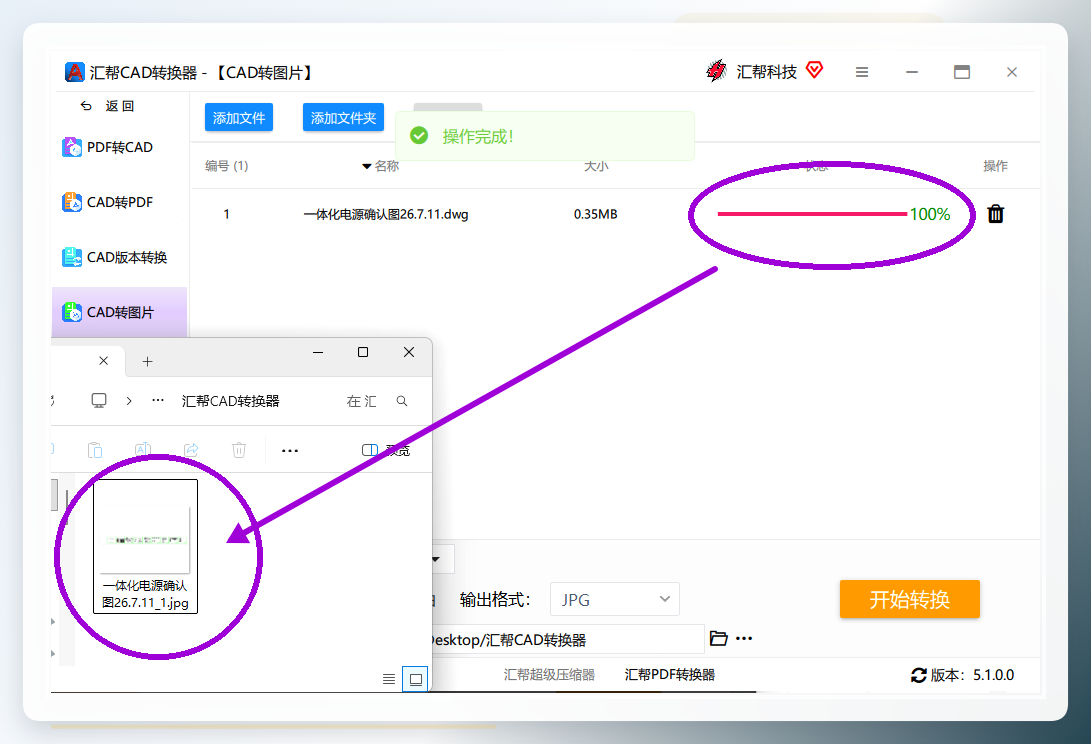

image.png步骤3：点击【开始转换】。转换完成后，软件自动打开输出目录，生成的JPG图片即可直接使用。

image.png### CAD转换助手同类对比

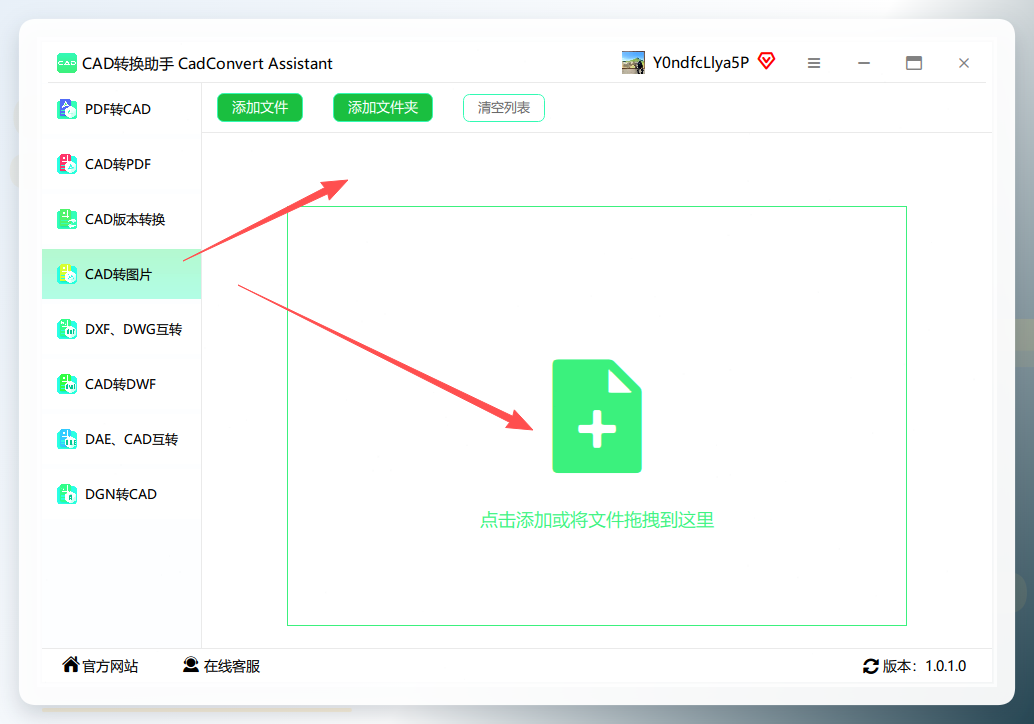

CAD转换助手同样提供“CAD转图片”模块，界面分左侧功能区、右侧文件区。上传文件后，在下方设置输出格式（支持JPG、PNG等）和页面参数，点击开始转换。完成后的图片保存在指定输出目录，原文件自动备份。与汇帮相比，两者功能高度相似，差异主要在界面布局和默认参数上，按个人习惯选择即可。

图片---

cad怎么导出清晰的jpg：在线工具与截图法的局限

在线转换工具的优点是免安装、上手快，适合偶尔转换一张图纸的场景。

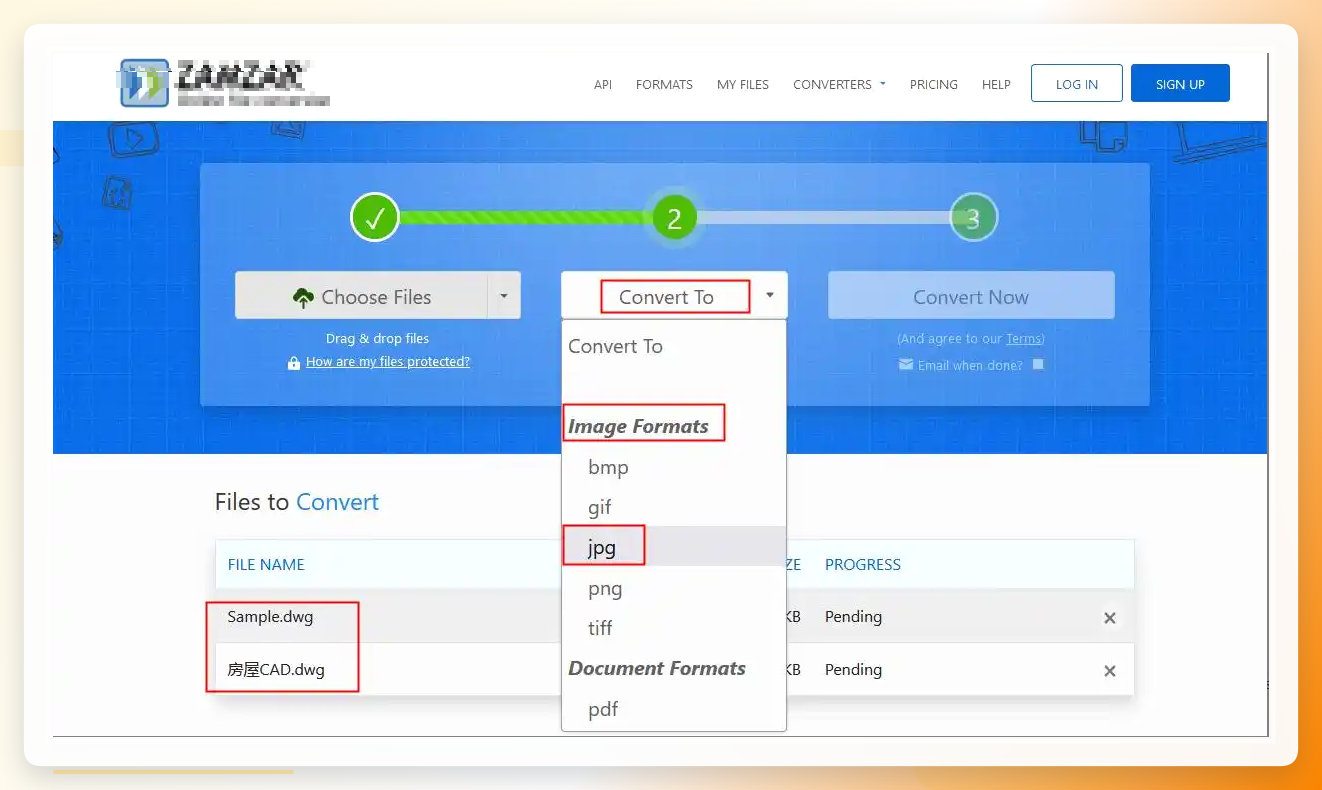

  • Zam：首页点击上传CAD文件，将“Convert to”选为JPG，点击“Convert Now”按钮等待转换，完成后下载到本地。免费版有文件大小和转换次数限制，排队等待时间较长。

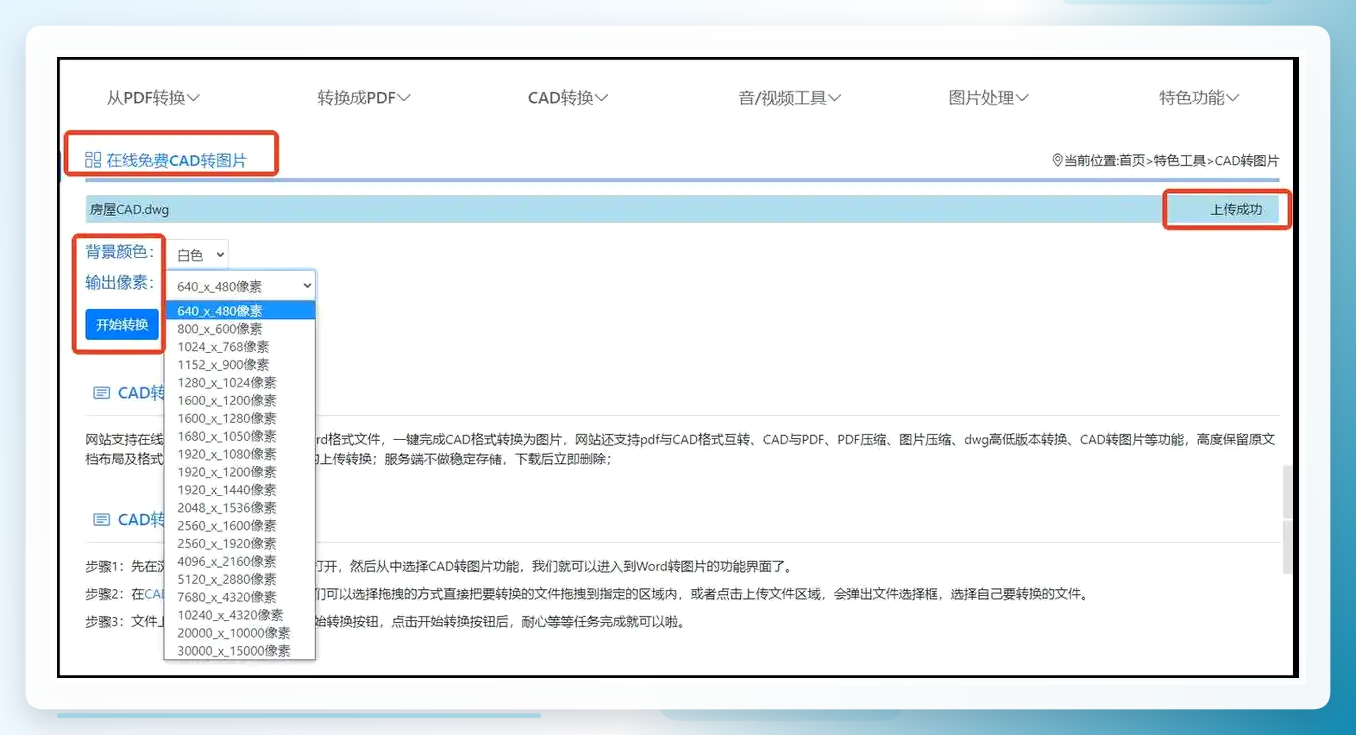

image.png- 91AI工具：在“CAD转换”分类下选择“CAD转图片”，上传文件后可设置背景颜色和输出像素，像素值直接影响清晰度。转换完成后在线预览并下载。

图片在线工具有两点隐患需要说清楚：文件上传到第三方服务器，机密图纸存在泄露风险；免费通道通常会压缩画质，输出DPI不可控。如果图纸只是临时转给同事确认，在线工具没有问题；作为正式交付物，画质可能不够。

截图法的问题

ShareCAD等在线预览工具配合截图软件，也能“导出”图片。上传图纸后，用浏览器截图或第三方截图工具保存画面。

image.png这个方法的优点是零学习成本，但截图分辨率受显示器限制，通常只有96-150 DPI，放大后噪点明显；且截图尺寸需要手动调整，容易出现比例失真。只适合应急查看，不建议作为正式交付手段。

用WPS和SolidWorks自带功能解决导出问题

WPS

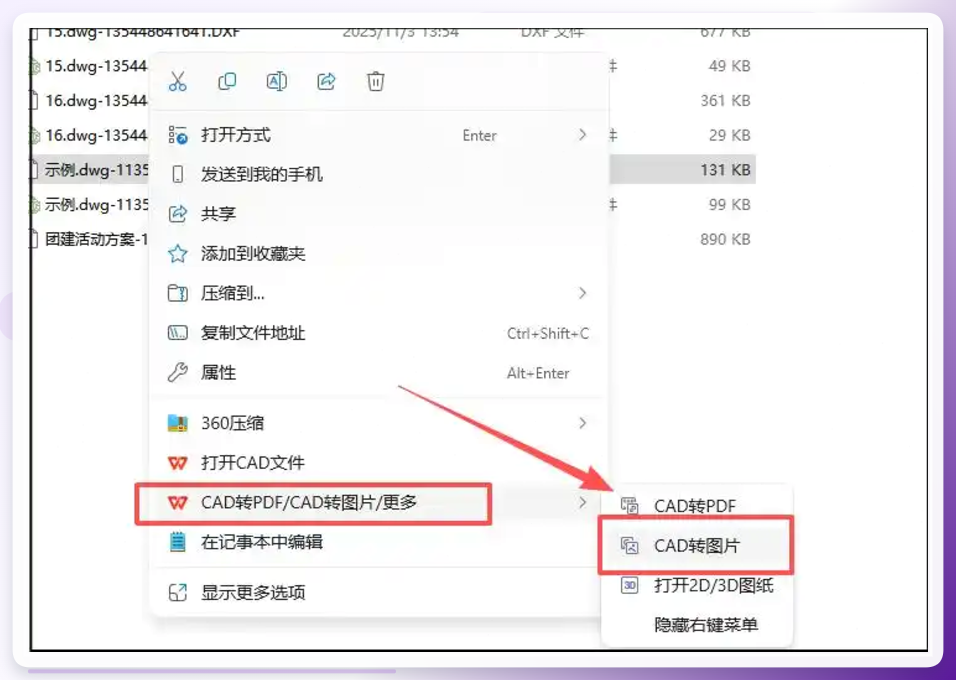

WPS是日常办公中常用的软件，右键点击CAD文件，在菜单中选择“CAD转图片”，设置输出格式后点击确定即可。胜在操作简单，缺点是依赖WPS的转换组件，部分高版本CAD文件的兼容性不够稳定，导出的清晰度选项也较少。

图片#### SolidWorks

SolidWorks是三维机械设计软件，但也支持将工程图导出为JPG。在工程图模式下调整好视图布局，点击“文件”→“另存为”，保存类型选择“JPEG Image”，在弹出的参数窗口中设置分辨率。如果本身就在使用SolidWorks做设计，用这个方法无需额外安装软件；如果仅是为了CAD转JPG，特意安装SolidWorks并不划算。

图片---

导出清晰JPG的三个关键设置

无论选用哪种方案，以下三个参数决定最终画质：

  1. DPI不低于300。低于150，文字边缘在普通屏幕上即可观察到锯齿；300以上可满足大多数打印需求。
  2. 输出尺寸匹配用途。用于PPT汇报，按16:9比例输出；用于打印，按1:1的A4或A3尺寸输出，避免后期拉伸。
  3. 色彩模式清晰选择。黑白图纸用灰度JPG，体积小、线条更锐利；彩色图纸用RGB，避免色偏。

快速验证清晰度的方法

转换完成后，将JPG导入看图软件，放大到200%检查线条交接处。如果边缘没有明显像素块，文字笔画清晰，说明DPI设置到位；如果出现模糊或马赛克，需要重新导出，调高DPI后再试。

方案怎么选

  • 批量转换、图纸涉密：优先考虑汇帮CAD转换器等本地软件，输出质量可控且数据处理不出本机。
  • 只转一张、画质要求低：在线工具或WPS右键转换均可，效率高。
  • SolidWorks用户：直接用自带的“另存为JPEG”功能，省去额外安装步骤。
  • 临时预览或会议沟通：ShareCAD截图足够，但不要当成最终交付文件。

回到cad怎么导出清晰的jpg，核心逻辑很简单：本地转换优先、DPI设置到位、按用途控制尺寸。按照这个原则操作，导出的JPG图片即使放大数倍，线条和文字也能保持干净锐利。如果你在实际操作中遇到导出的JPG不清晰，不妨从这三方面逐一排查，看看具体是哪一步的设置出了问题，调整后再批量处理即可。
