cad转pdf怎样才能非常清晰？试试这几个方法

为什么我们需要将CAD转换为PDF？

在现代工程设计、建筑规划和制造领域，CAD（计算机辅助设计）软件已成为不可或缺的工具。设计师们花费数小时甚至数日精心绘制的图纸，承载着精确的尺寸、复杂的结构和关键的技术参数。然而，当这些设计成果需要在团队内部共享、向客户展示或提交给审查部门时，CAD原生格式往往面临诸多实际挑战。不同的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）可能使用略有差异的文件格式，即使同一软件的不同版本之间也可能存在兼容性问题。当接收方没有安装相应的CAD软件或版本不匹配时，图纸就无法正常打开，严重影响工作进度。

对于这些常见问题，将CAD转换为PDF格式成为一种广泛采用的解决方案。PDF经过多年发展已成为跨平台文档交换的事实标准。它能够在几乎任何设备上保持一致的显示效果，支持密码保护和权限设置，提供丰富的批注工具，并且文件体积通常比原始CAD文件小得多。无论是向非技术背景的客户展示设计方案，还是向施工团队传达精确的技术要求，或是存档重要设计版本，PDF格式都能提供可靠的支持。

下面，我们将系统介绍多种将CAD转换为PDF的方法，每种方法都有其适用场景和特点，您可以根据自己的具体需求和技术条件选择最合适的方式。

cad转pdf怎样才能非常清晰？试试这几个方法

方法一：使用“汇帮CAD转换器”把cad转为PDF

软件名称：汇帮CAD转换器

下载地址：https://www.huibang168.com/download/L2Wb1FGBo3w8

1. 获取并安装转换软件：从可信的下载平台获取“汇帮CAD转换器”的安装程序。下载完成后运行安装向导，按照提示完成安装过程。建议安装前关闭所有CAD相关软件，避免冲突。

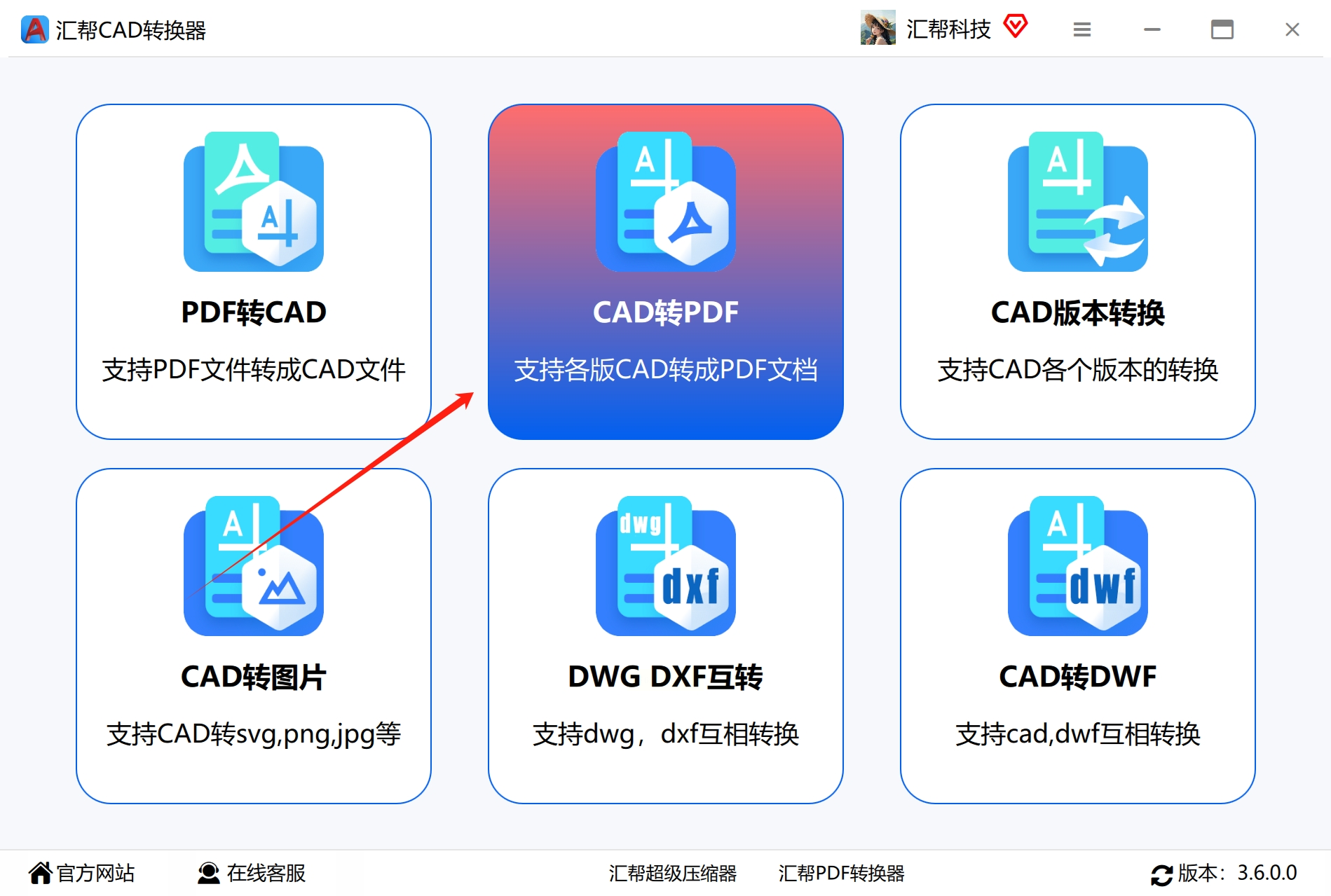

2. 启动软件并选择转换类型：双击桌面快捷方式或从开始菜单启动程序。在主界面中，您会看到多种转换选项，找到并点击“CAD转PDF”功能模块，进入专用转换界面。

3. 添加待转换的CAD文件：在转换界面中，找到“添加文件”或类似按钮，点击后通过文件浏览器选择需要转换的一个或多个CAD文件。大多数转换工具支持批量添加，可一次性选择数十个文件。添加后，文件列表会显示文件名、大小和状态信息。

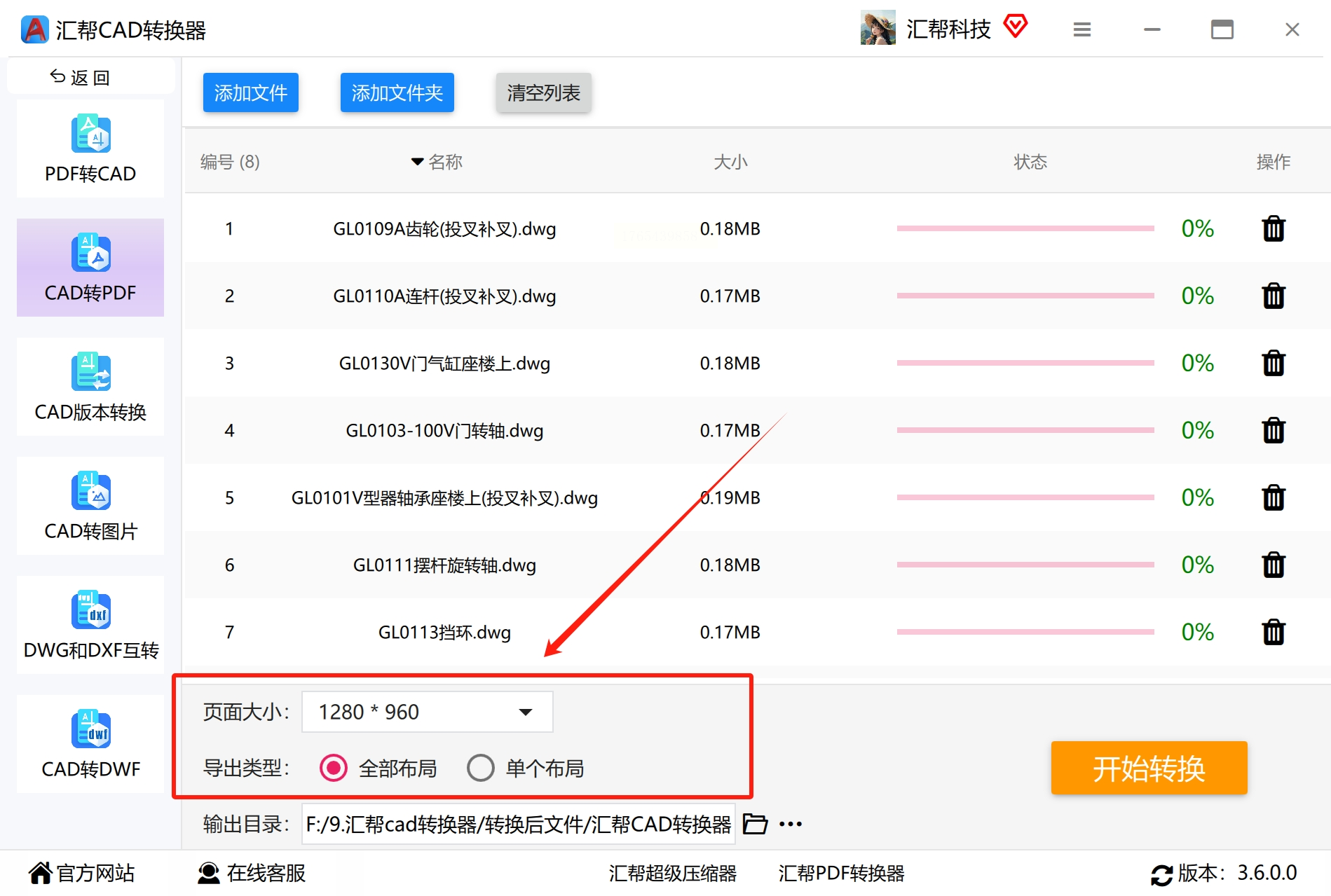

4. 详细设置输出参数：在文件列表下方或侧边栏，找到输出设置面板，进行详细配置：

- 页面尺寸：根据原始图纸的尺寸比例选择合适的页面大小，如A4、A3、A2等，或选择“自适应”让软件自动匹配

- 输出类型：选择“全部布局”会将CAD文件中的每个布局转换为独立的PDF页面；选择“单个布局”则将所有内容合并到一个PDF中

- 颜色模式：根据输出用途选择彩色、灰度或黑白

- 背景颜色：可选择保留CAD中的背景色或统一设置为白色

- 输出目录：指定转换后PDF文件的保存位置，建议新建专用文件夹

5. 执行转换并监控进度：确认所有设置无误后，点击“开始转换”或类似按钮。转换过程中，软件通常会显示进度条、剩余时间和当前处理文件的信息。对于大量文件转换，有些软件允许暂停和继续功能。

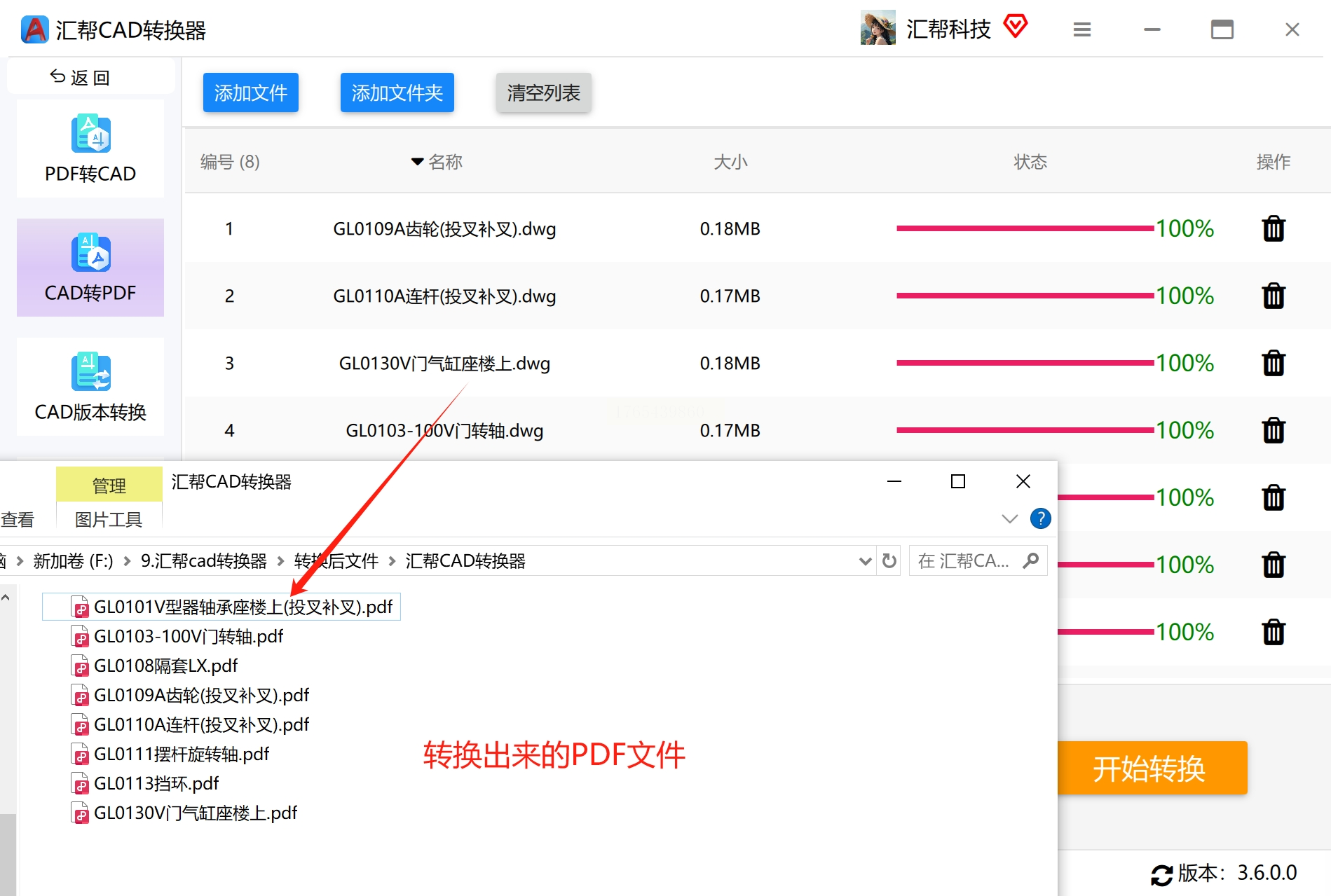

6. 检查转换结果：转换完成后，软件通常会提示“转换成功”并显示输出文件夹路径。建议随机打开几个生成的PDF文件，检查转换质量，特别是复杂图形和文字部分是否准确无误。

方法二：使用专业CAD软件内置输出功能（以浩辰CAD为例）

1. 打开目标CAD文件：启动浩辰CAD软件，通过“文件”菜单或直接拖拽方式打开需要转换的DWG或DXF格式图纸文件。建议在转换前先检查图纸的完整性，确保所有图层都已正确显示。

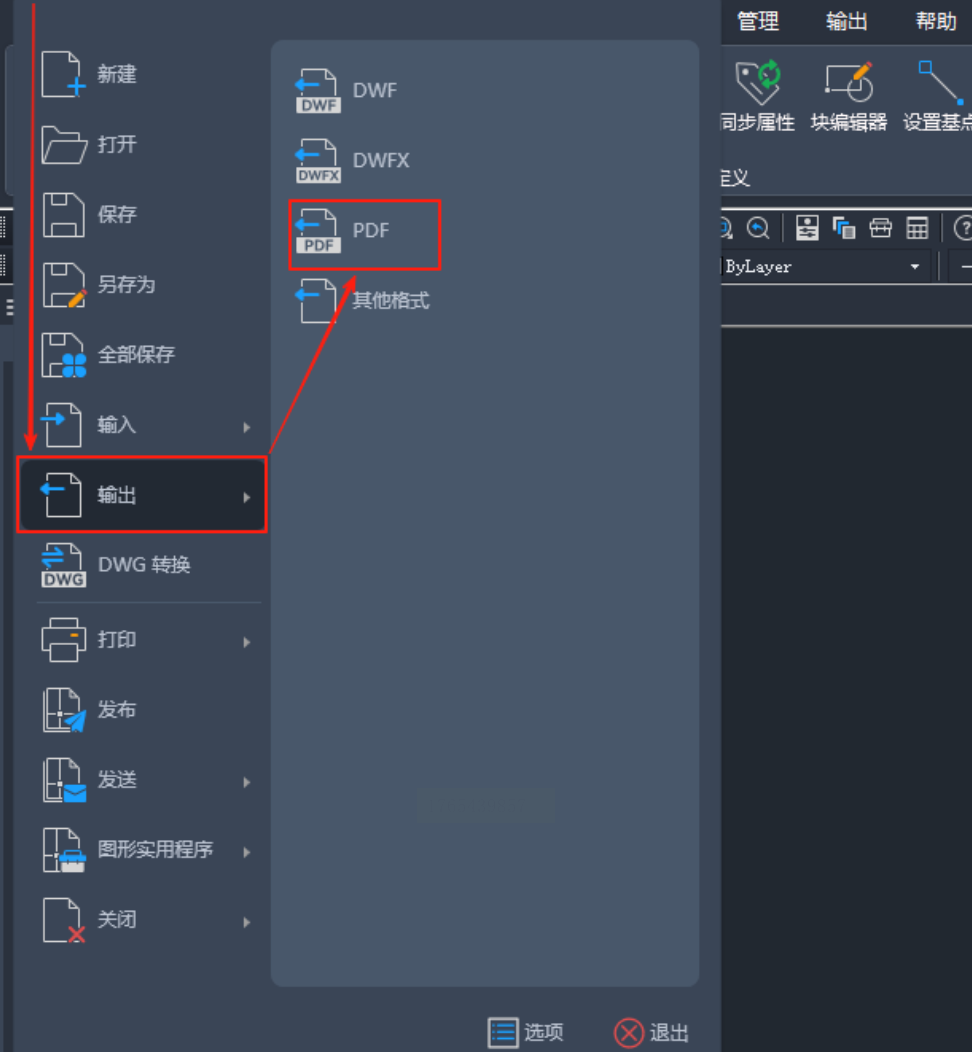

2. 进入输出设置界面：在软件界面左上角找到并点击带有“G”字样的浩辰CAD标识图标，这会展开主应用程序菜单。在菜单列表中找到“输出”选项，将鼠标悬停其上会显示次级菜单，从中选择“PDF”选项。

3. 配置PDF输出参数：系统将弹出“另存为PDF”对话框。在此界面中，您可以进行多项重要设置：

- 页面范围：选择是输出当前显示的布局，还是所有布局，或是特定页面范围

- 输出质量：根据用途选择适当的DPI（每英寸点数）设置，打印用途建议300DPI以上，屏幕查看150DPI左右即可

- 颜色处理：可选择保留原始颜色、转换为灰度或黑白模式

- 图层控制：决定是否在PDF中保留图层信息，便于选择性查看

- 线宽和线型：确保CAD中的线宽设置能正确映射到PDF中

4. 选择保存位置和文件名：在对话框的路径选择区域，指定转换后PDF文件的存储位置。建议建立清晰的文件夹结构，便于后续查找和管理。为文件命名时，最好包含项目名称、图纸编号和版本信息。

5. 执行转换并验证结果：点击“保存”按钮开始转换过程。转换时间取决于图纸复杂程度和计算机性能，通常几秒到几分钟不等。完成后，建议立即打开生成的PDF文件，检查内容是否完整、比例是否正确、文字是否清晰。

方法三：利用办公软件集成功能（以WPS为例）

1. 确认软件版本和组件：确保计算机上安装的WPS Office是最新版本，且包含“WPS图片”或相关组件。可通过WPS官方网站下载完整安装包。启动WPS任一组件（如文字、表格或演示），查看帮助菜单中的版本信息。

2. 定位CAD文件并选择转换功能：通过文件资源管理器找到需要转换的DWG或DXF文件。右键点击该文件，在上下文菜单中查找“CAD文件转为PDF”或类似选项。如果右键菜单中没有此选项，可能需要先通过WPS图片组件打开CAD文件。

3. 通过WPS图片组件打开文件：如果右键菜单无直接转换选项，可尝试先右键点击CAD文件，选择“打开方式”>“WPS图片”。在WPS图片中打开CAD文件后，查看菜单栏或工具栏是否有“转换为PDF”或“输出为PDF”功能。

4. 调整转换设置：无论通过哪种方式启动转换功能，系统都会弹出设置对话框。在此界面中，您可以：

- 调整页面方向和尺寸

- 选择输出质量（标准或高质量）

- 设置是否包含图层信息

- 选择颜色输出模式

5. 执行转换并保存结果：设置完成后，点击“转换”或“确定”按钮，选择PDF文件的保存位置和名称，开始转换过程。转换时间取决于文件复杂程度。

6. 验证输出文件：转换完成后，系统通常会提示是否立即打开生成的PDF文件。建议打开检查，确保转换结果符合预期。

在数字化设计时代，高效、准确的文件交换能力已成为设计专业人员的基本素养。CAD到PDF的转换看似简单，实则蕴含着对工作流程、协作需求和成果保护的深刻理解。

每种转换方法都有其独特的价值定位和适用场景，没有绝对的“最佳”选择，只有“最适合”当前需求的方案。专业设计师可能更依赖CAD软件的原生输出功能，追求极致的精度和控制；项目管理人员可能偏爱批量转换工具，注重效率和一致性；而临时用户则可能更看重在线工具的便捷性和零安装特性。
