无需复杂操作，PDF图纸转CAD6种主流方法，高效适配工程建筑场景

在工程设计、建筑绘图等领域，PDF转CAD是高频需求。PDF作为通用格式常用来分享图纸，但CAD文件（如DWG/DXF）才支持矢量编辑。由于两种格式的底层结构差异，转换时容易出现线条错位、图层丢失等问题。本文从不同场景需求出发，为大家拆解6种主流转换方法，帮你高效完成格式转换。

一、工具选择指南：根据需求匹配方案

不同用户对转换工具有不同要求：

- 普通用户：追求简单易用，优先在线工具或一键转换软件；

- 专业设计师：需要精准保留图层和标注，推荐CAD软件自带功能；

- 批量处理：需支持多文件导入，适合客户端工具；

- 云端操作：避免安装软件，可选择在线平台。

接下来介绍的工具覆盖以上场景，操作步骤清晰，实测后为你避坑。

二、6种实用转换方法详解

方法1：AutoCAD（专业级精准转换）

适用场景：需保留原始图层和标注的专业图纸转换

操作步骤：

1. 打开CAD软件，点击左上角「插入」→「PDF输入」

2. 选择PDF文件，弹出导入窗口时勾选「指定插入点」和「比例」，建议将「PDF底图」设为参考底图

3. 生成矢量图形：转换后图纸会以外部参照形式嵌入，需在「图层特性管理器」中手动分离图层（CAD版本不同界面略有差异）

4. 另存为CAD格式：点击「文件」→「另存为」，在下拉菜单选择DWG/DXF格式，可选择2007版以上兼容格式

注意：AutoCAD转换依赖人工调整图层，适合图纸内容较简单的场景；复杂PDF可能出现文字乱码，需先在Adobe Acrobat中优化文字识别。

方法2：在线工具——AutoDWG（无需安装，快速转换）

适用场景：临时转换小文件，不想占用设备空间

操作步骤：

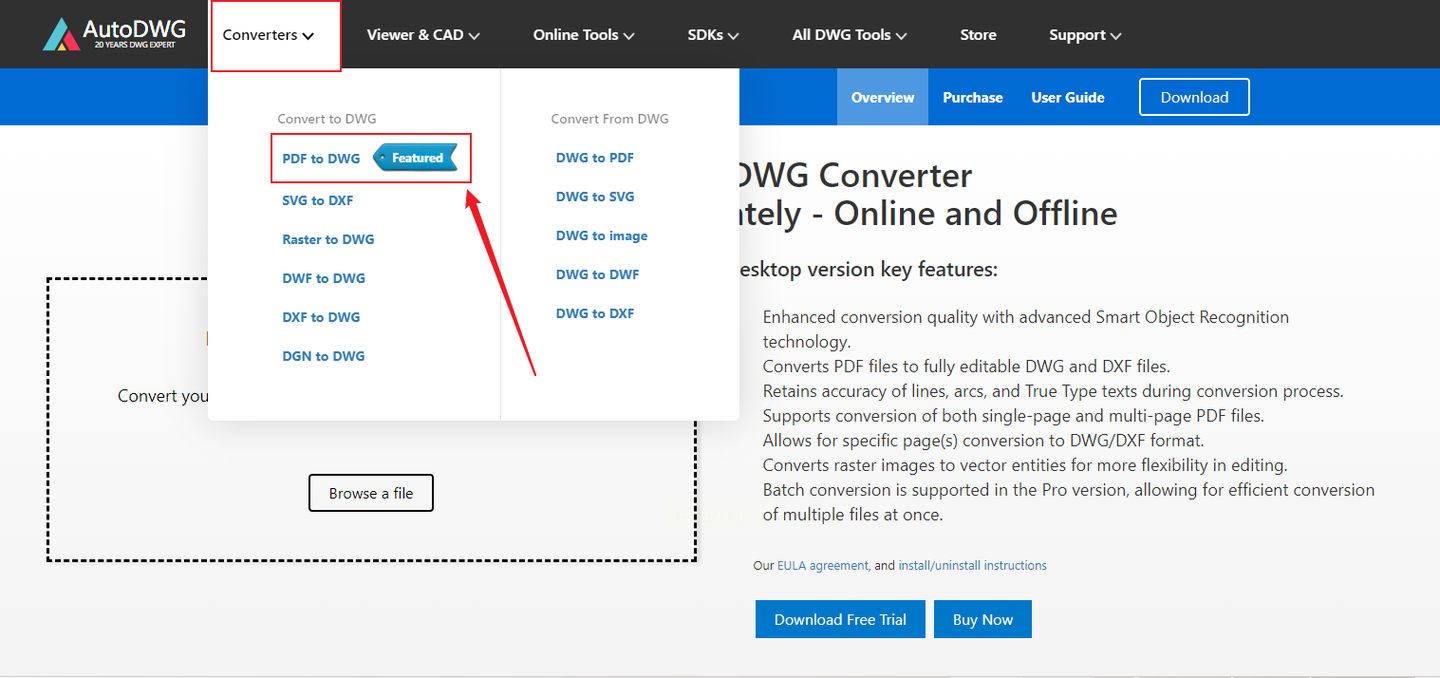

1. 打开浏览器搜索「AutoDWG在线转换」（注意：认准官网，避免钓鱼网站）

2. 进入「PDF转DWG」功能页，点击上传区域（或直接拖拽PDF文件）

3. 选择转换精度（低精度快速，高精度需等待），建议用默认参数

4. 点击「Convert」开始转换，等待进度条走完（约1-3分钟，取决于文件大小）

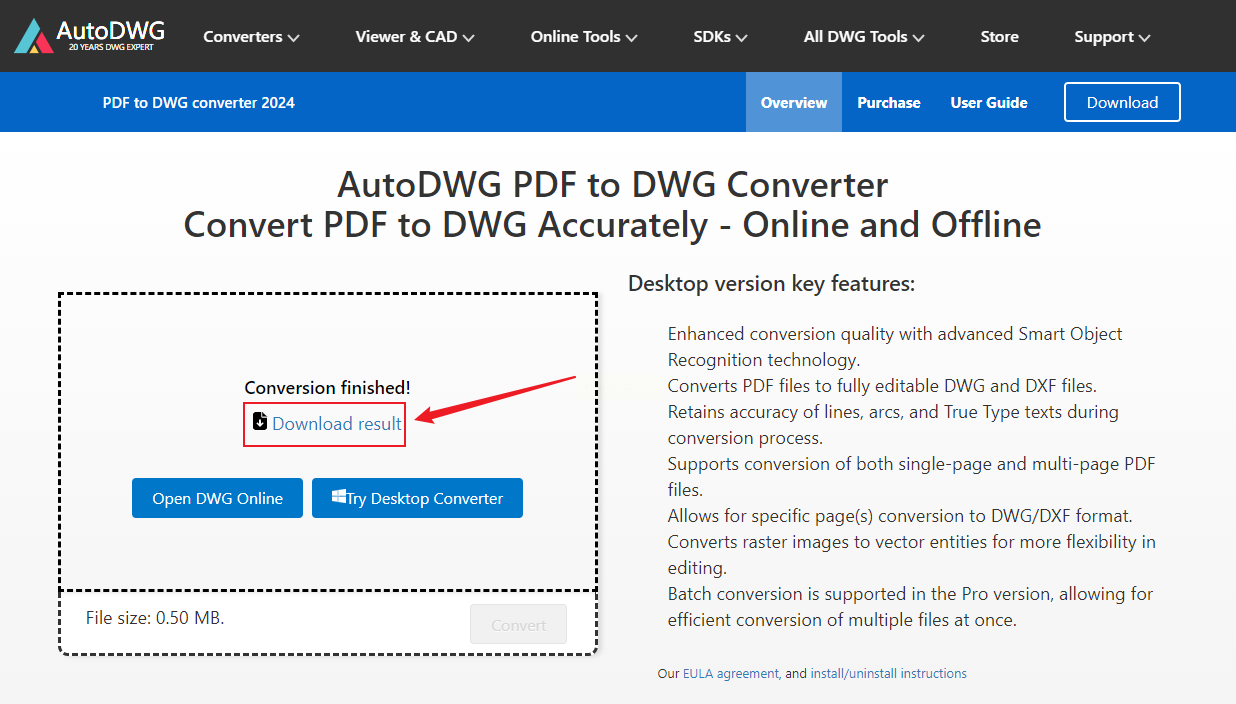

5. 转换完成后点击「Download」手动保存文件

优势：无需登录，单文件转换免费；缺点：不支持批量转换，大文件可能卡顿。

方法3：汇帮CAD转换器（客户端批量处理神器）

软件名称：汇帮CAD转换器

下载地址：https://www.huibang168.com/download/L2Wb1FGBo3w8

适用场景：设计师日常批量转换图纸（如100+个PDF文件）

操作步骤：

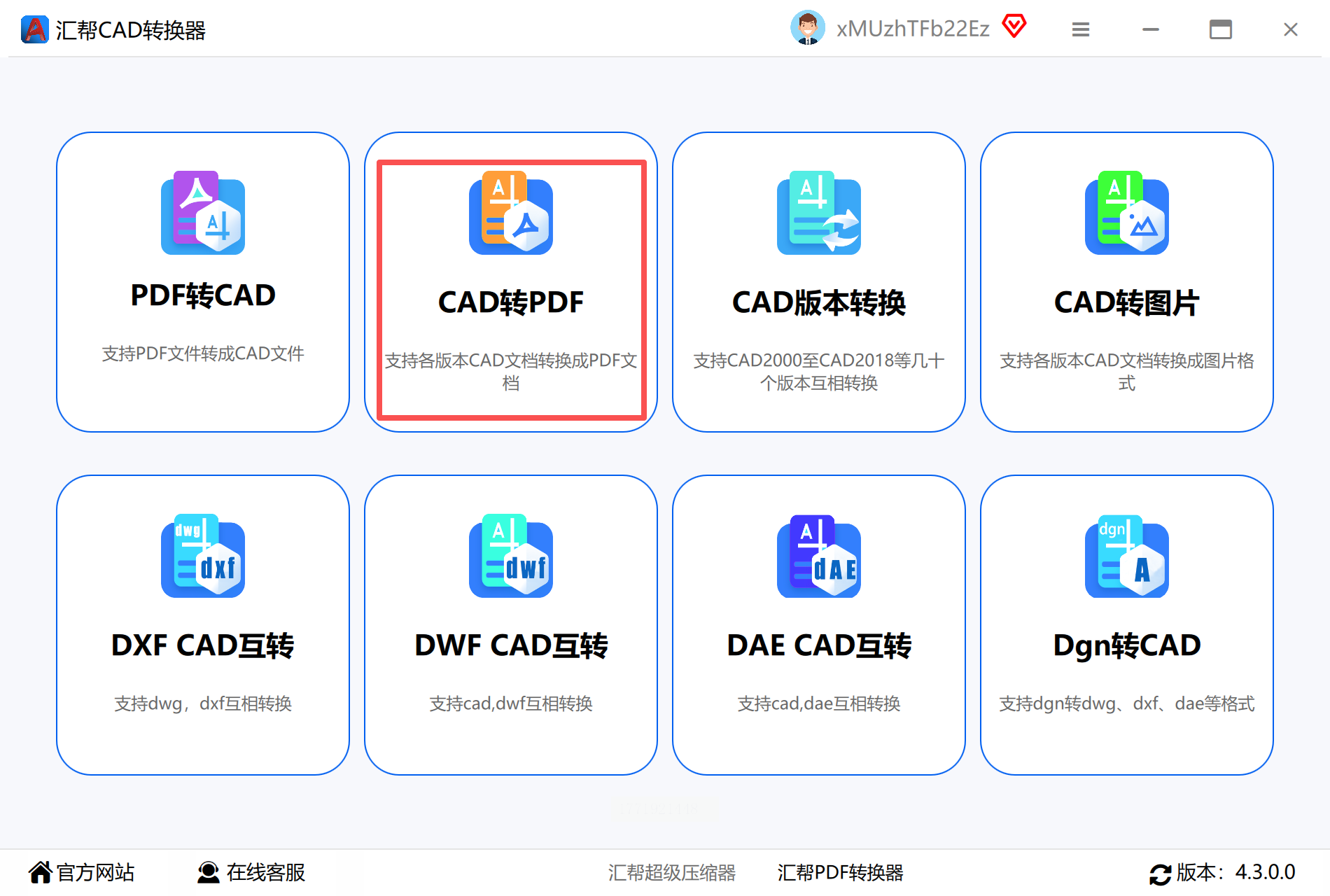

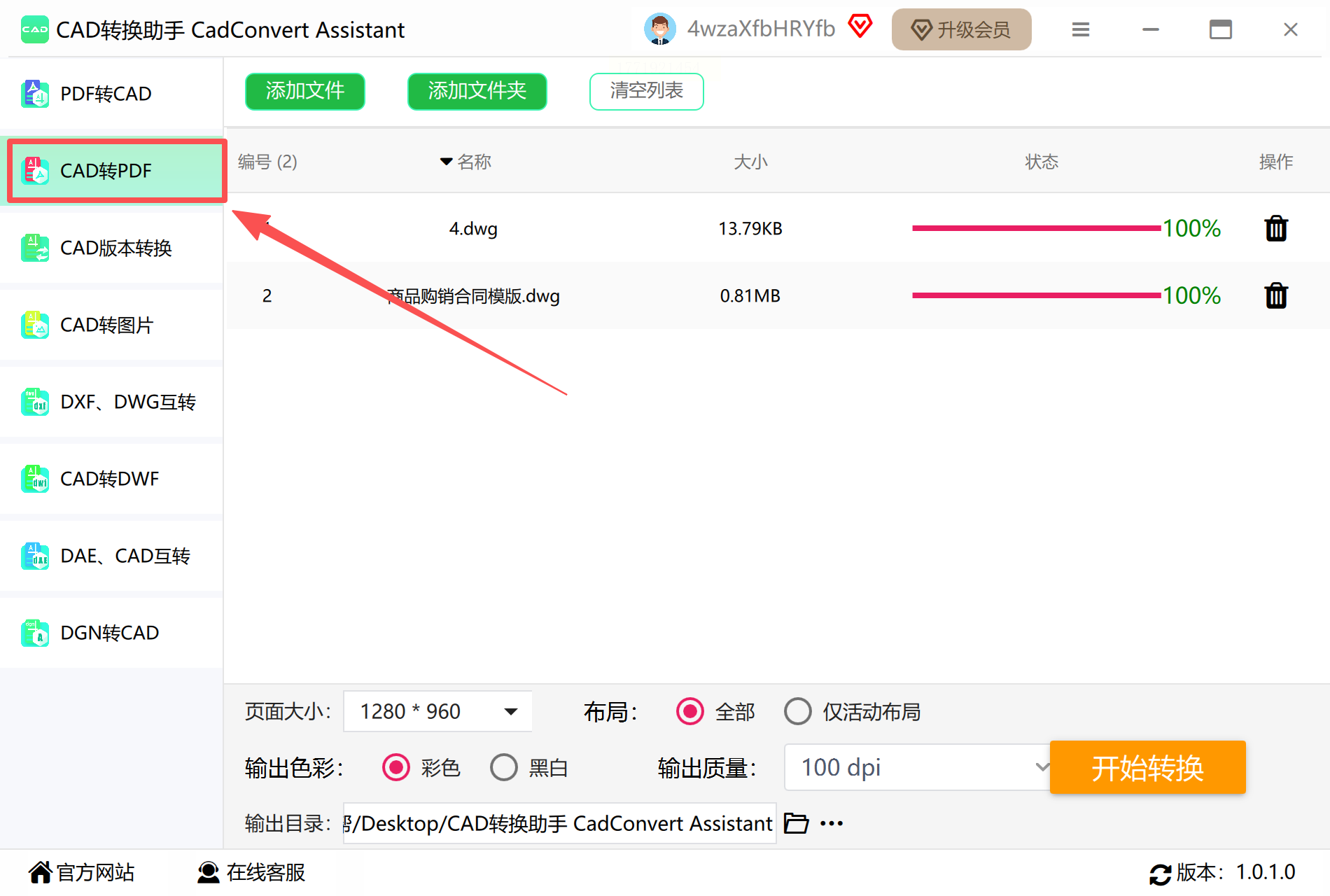

1. 下载软件后打开，选择「CAD转PDF」模式（注意：部分版本需切换功能模块）

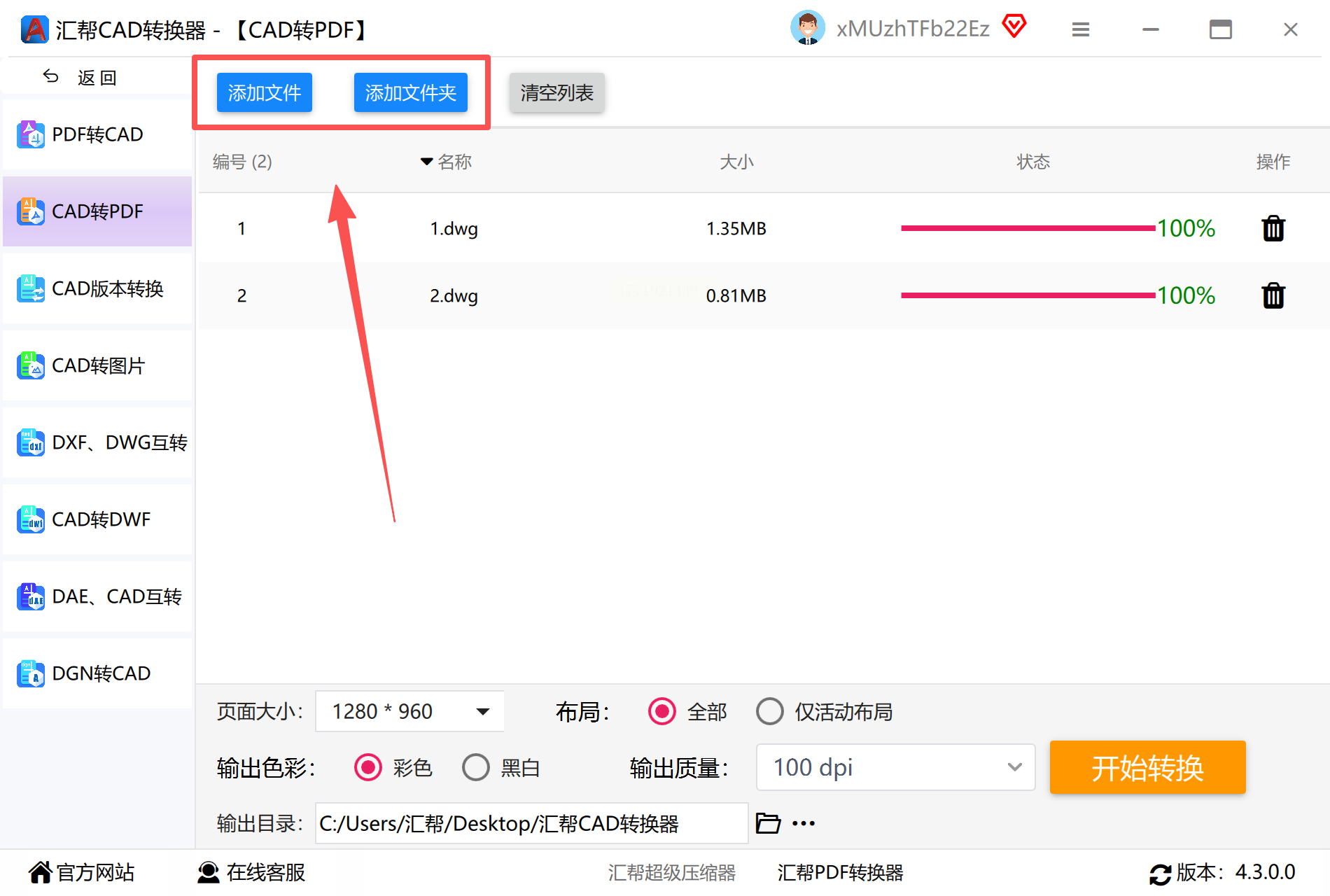

2. 批量导入文件：点击「添加文件」，支持一次导入整个文件夹（右键→「添加文件夹」）

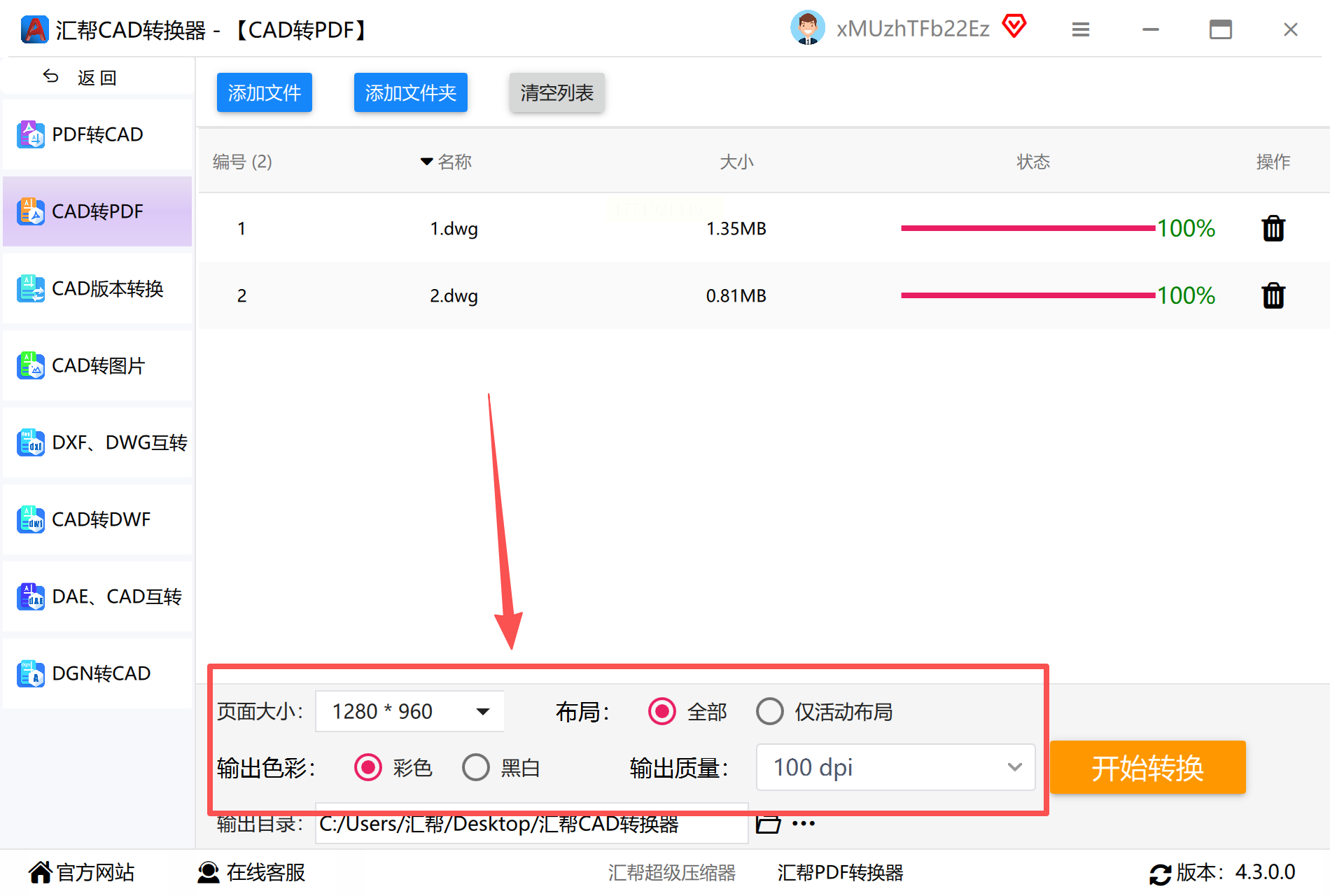

3. 设置参数：页面大小选「A4」或「自定义」，色彩模式建议选「单色」避免色彩失真

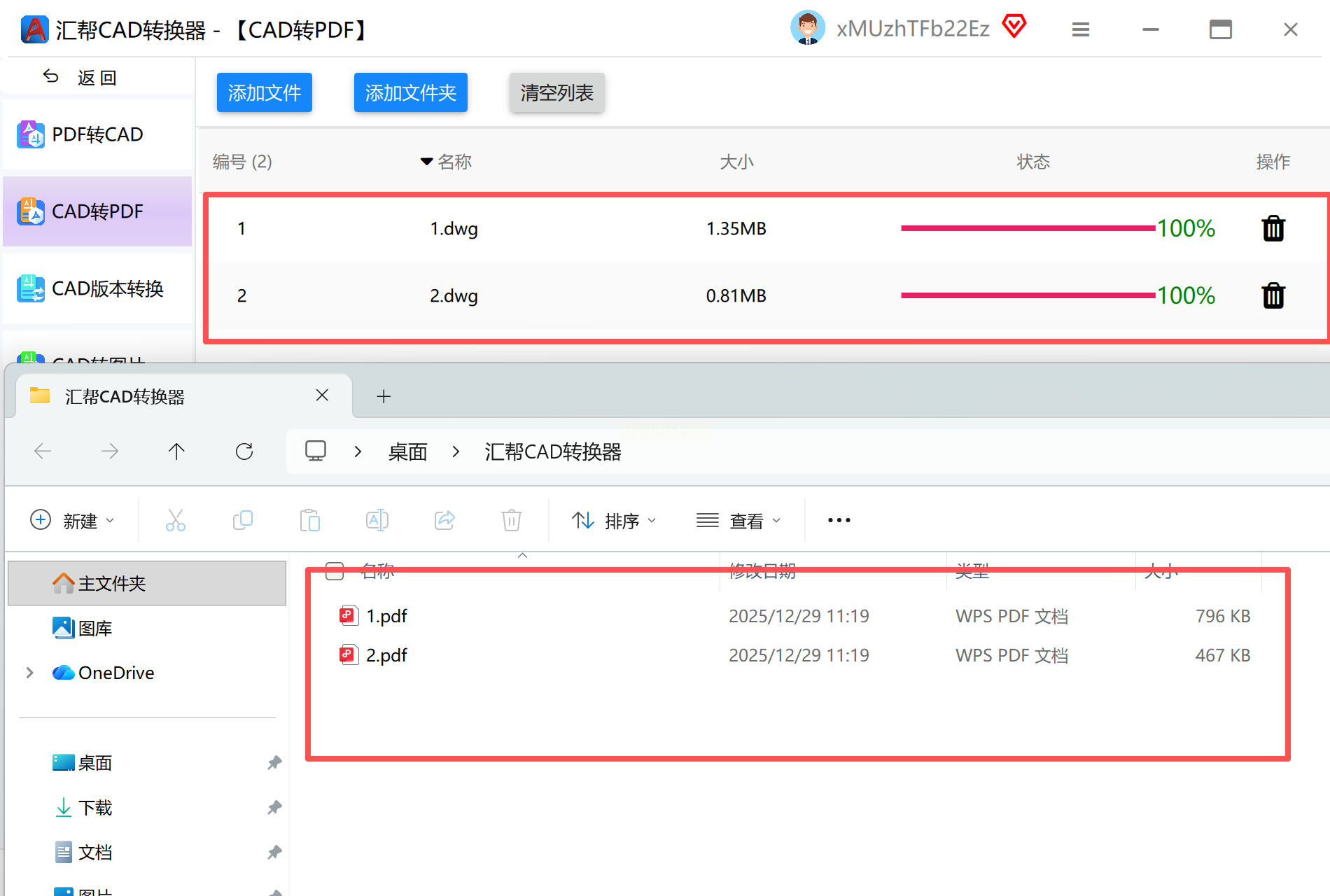

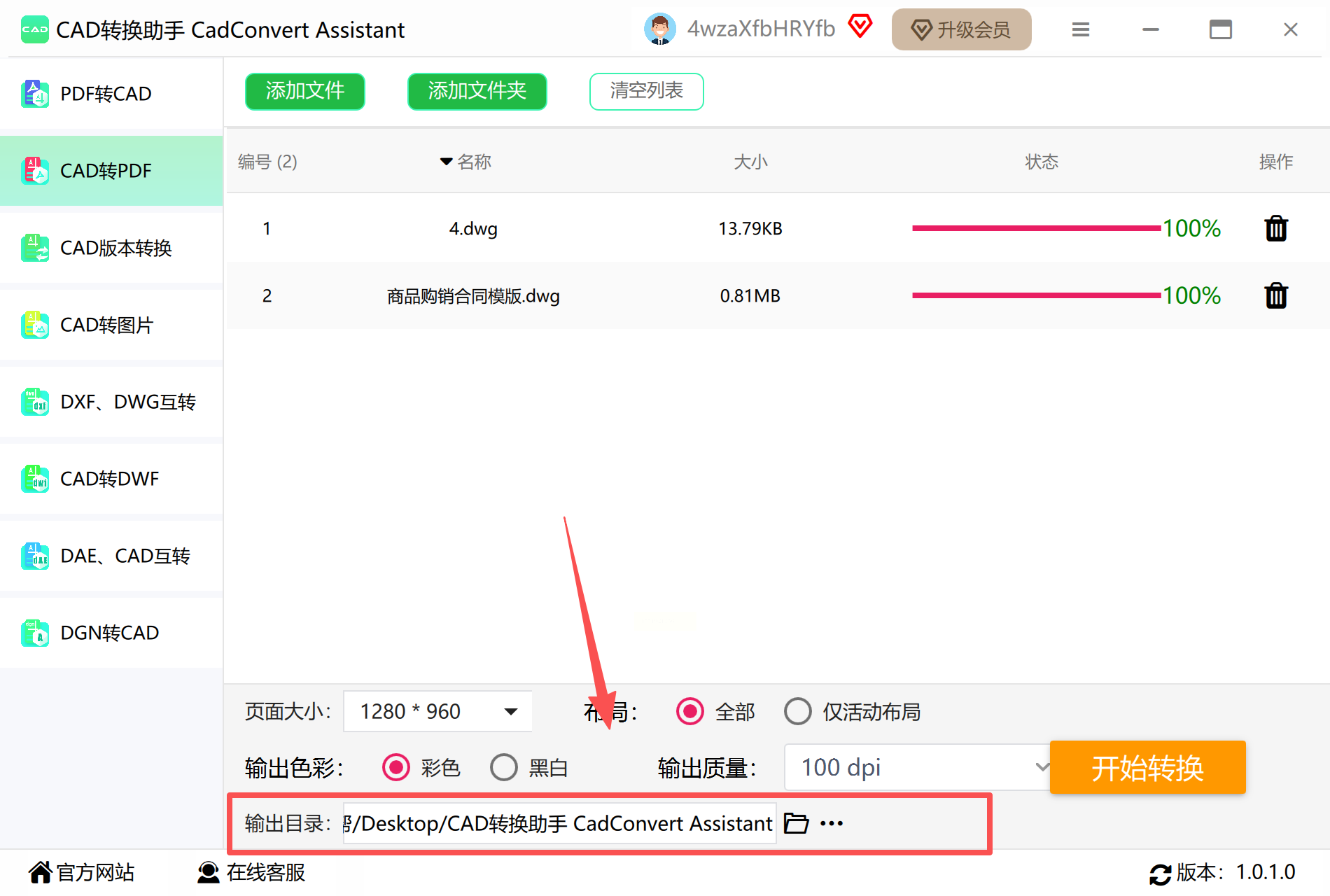

4. 选择输出路径：建议单独创建文件夹分类存储转换结果

5. 点击「开始转换」，软件界面会实时显示转换进度（可最小化后台运行）

实测体验：支持批量处理100页PDF，转换速度比在线工具快2-3倍，但安装包体积较大（约150MB）。

方法4：转转大师PDF转换器（全能型工具）

适用场景：兼顾PDF转CAD和格式压缩的综合需求

操作步骤：

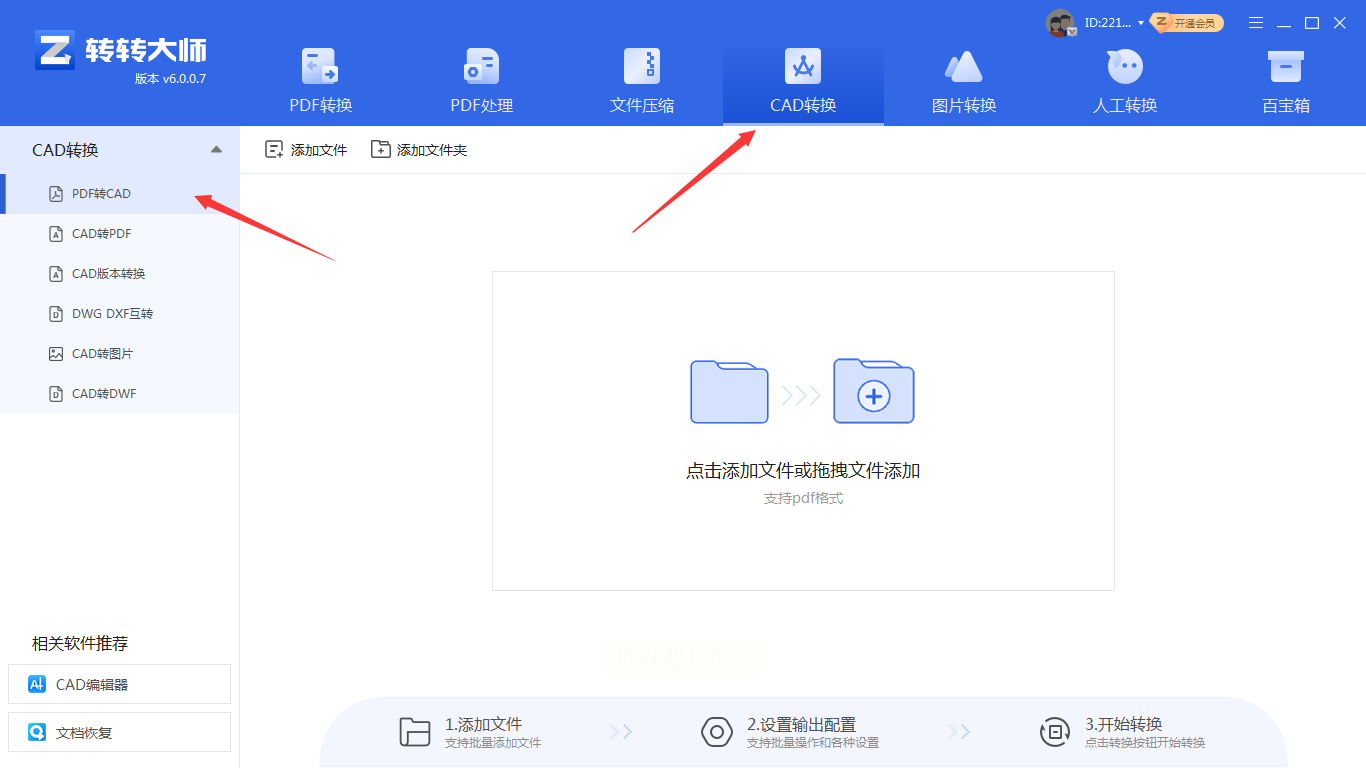

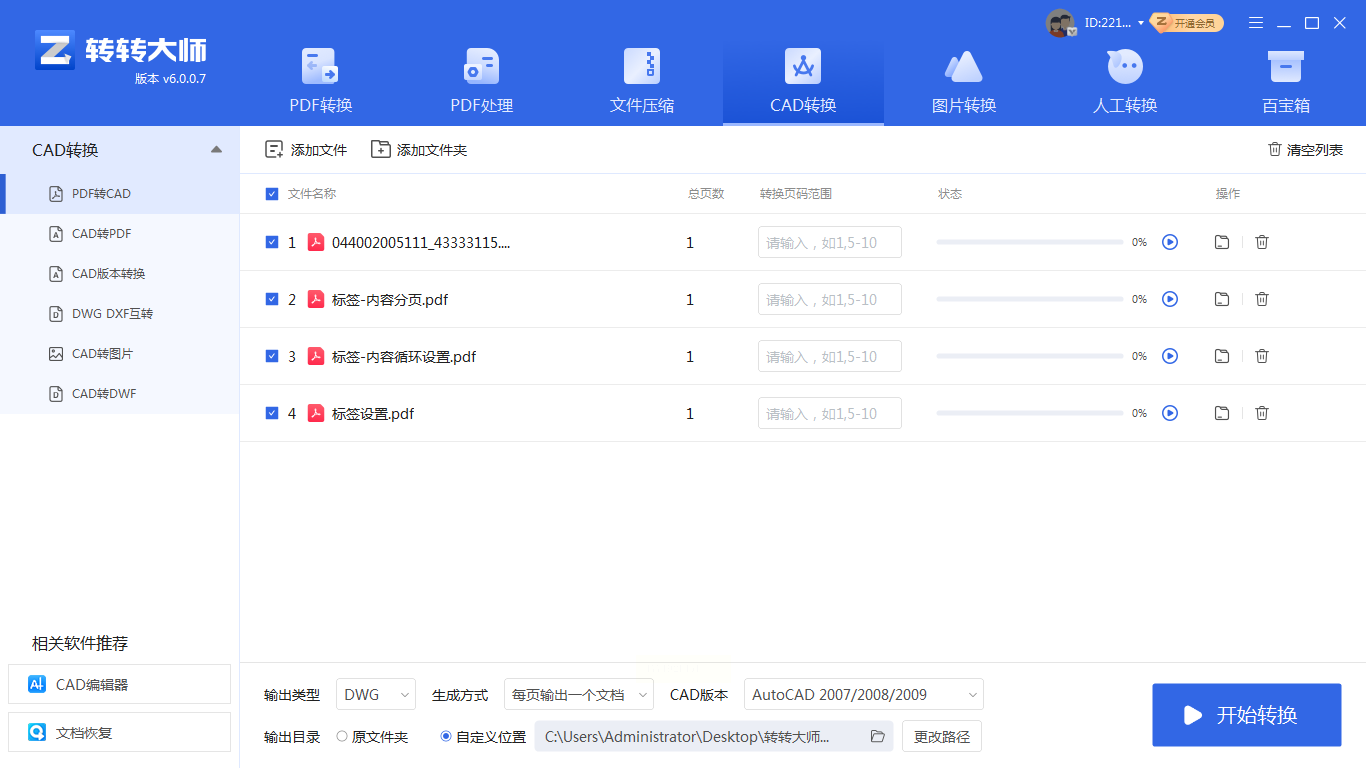

1. 安装客户端后，在「格式转换」模块找到「PDF转CAD」选项

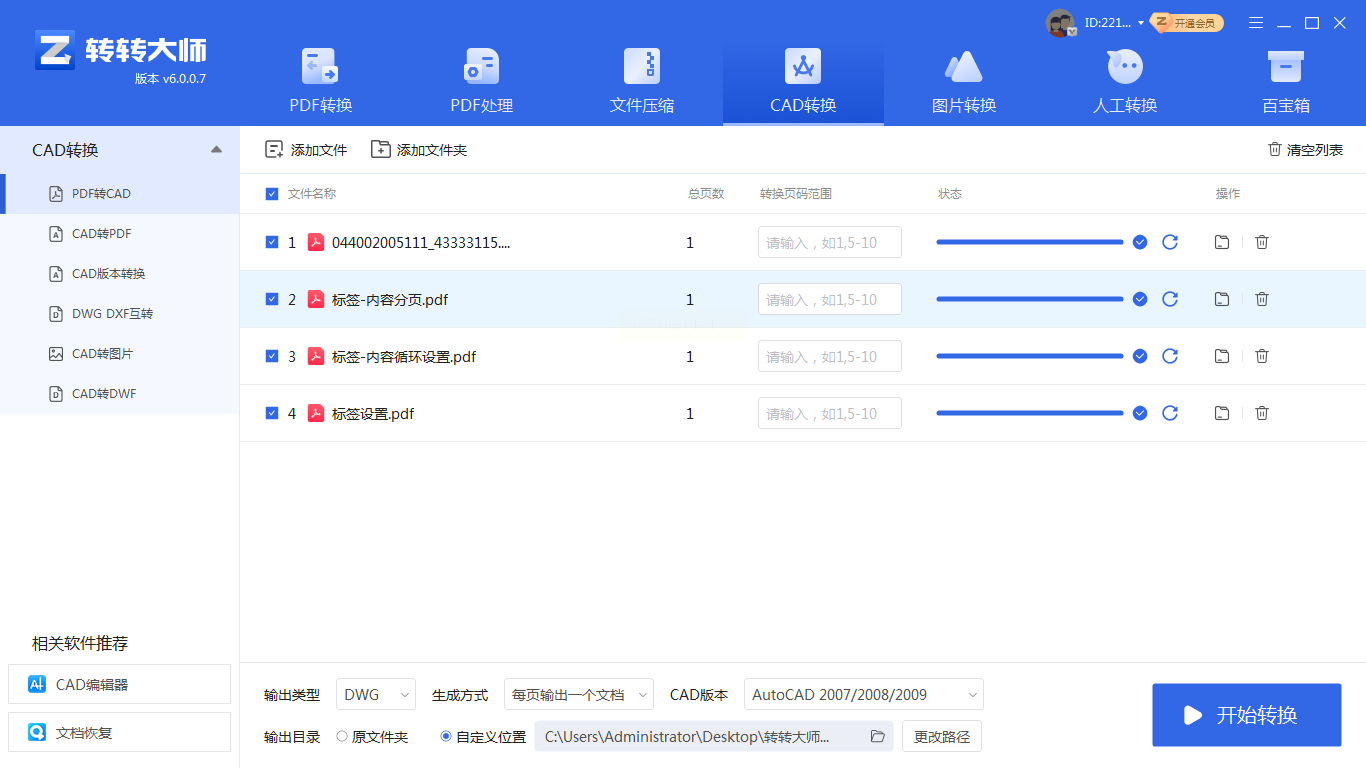

2. 点击「添加文件」，支持PDF、CAD、图片等格式批量导入

3. 高级设置：可选择「保留原图清晰度」或「缩小文件体积」，复杂PDF建议选前者

4. 点击「开始转换」，完成后软件会自动弹出转换后的CAD文件

特点：界面简洁，适合非专业用户，但免费版有文件大小限制（单文件≤20MB）。

方法5：CAD转换助手（轻量便携工具）

适用场景：需快速转换且对参数要求不高的场景

操作步骤：

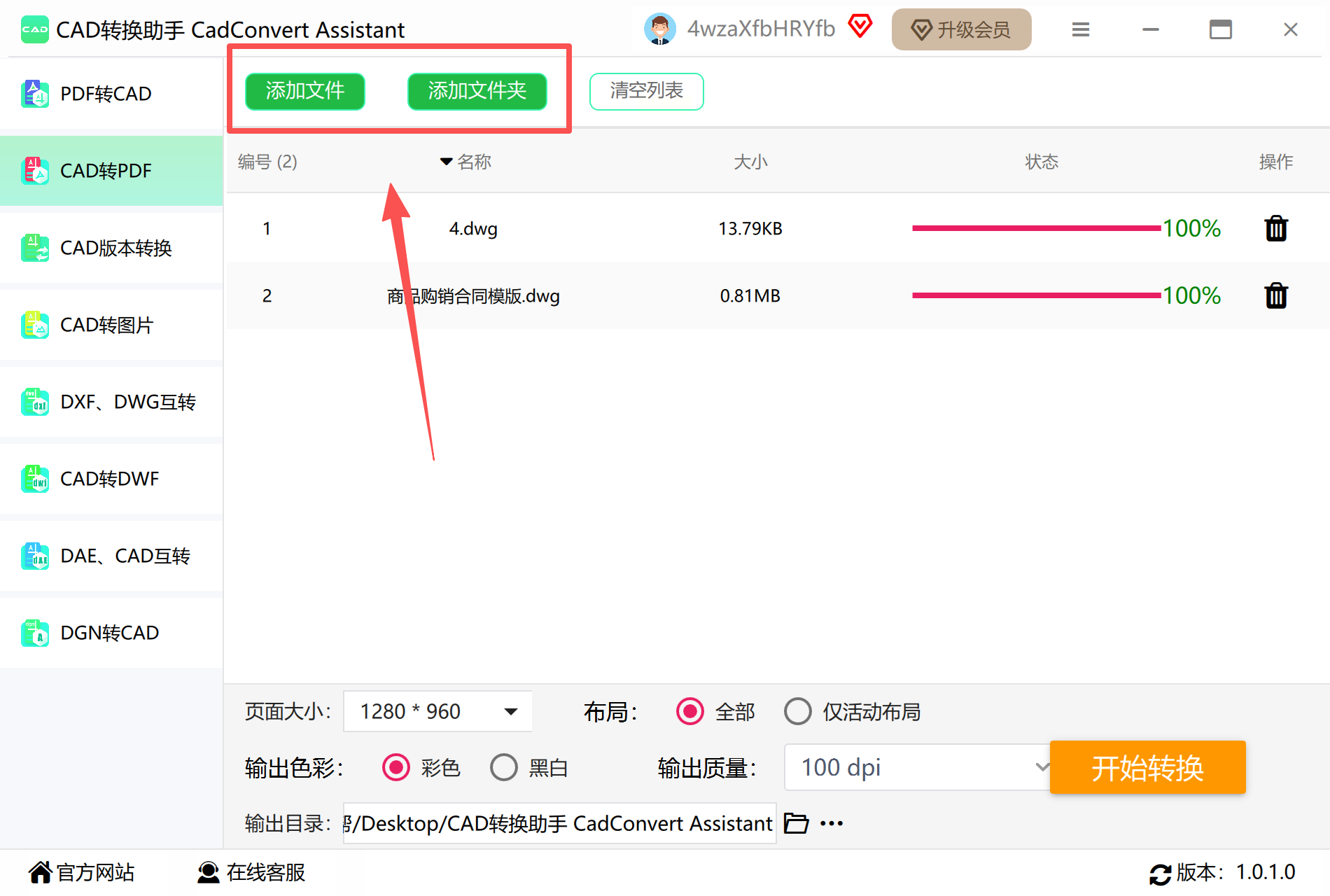

1. 打开软件后点击「PDF→CAD」转换按钮

2. 导入文件时支持「拖拽+粘贴」双重方式

3. 基础设置：默认保留「原布局」，无需额外调整参数

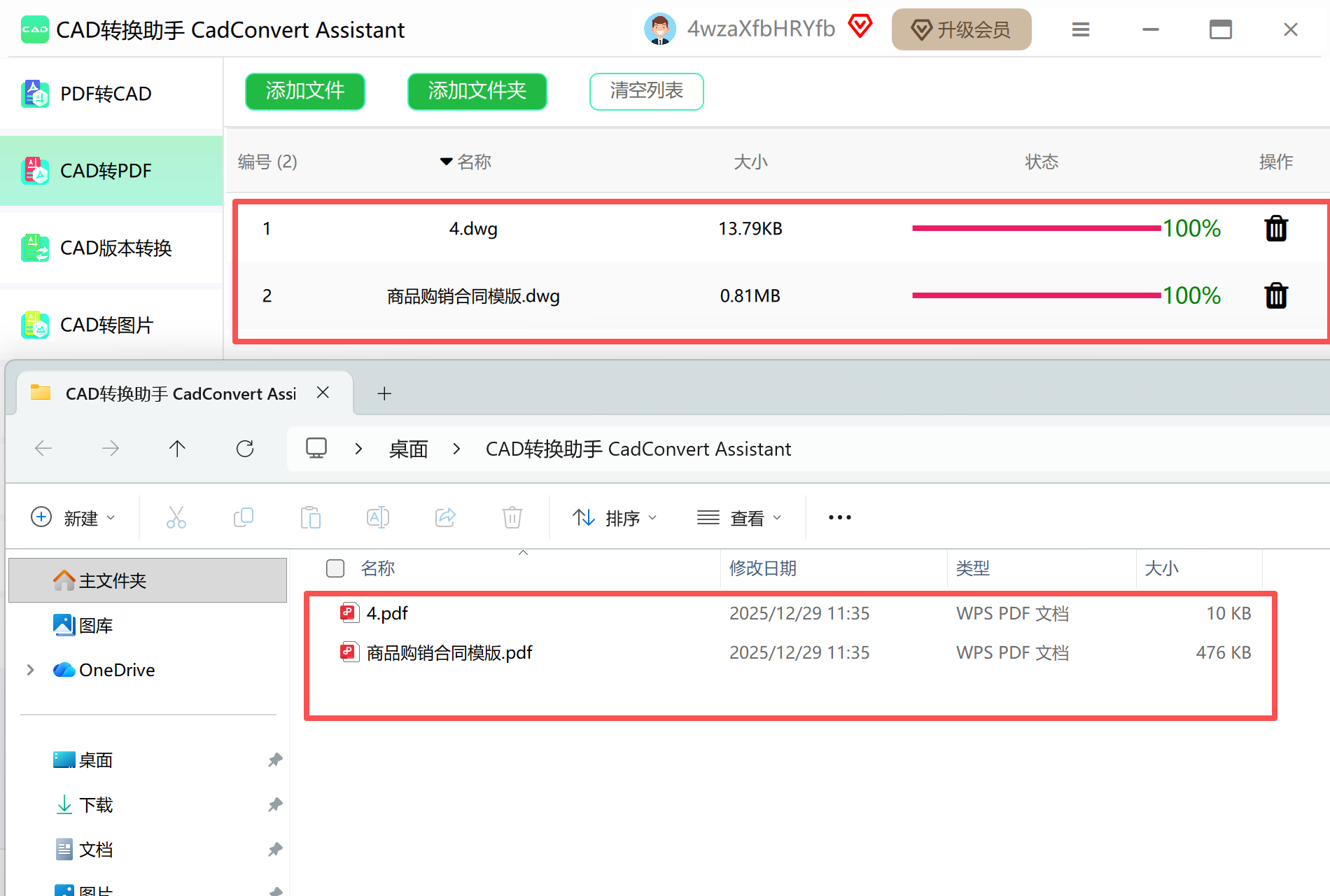

4. 转换完成后自动弹出结果目录，可直接打开检查

对比优势：界面无广告，操作步骤比AutoCAD少一半，适合学生和初级设计师。

三、转换后必做检查清单

1. 文字识别验证：CAD中炸开文字检查是否有乱码（PDF含图片文字时易出现）

2. 图层完整性：在CAD的「图层管理器」中确认图层名称是否与原PDF一致

3. 尺寸标注验证：打印预览检查尺寸线是否偏移（用CAD「对齐」命令修正偏差）

4. 文件兼容性：用不同版本CAD（如2010/2016）打开测试是否兼容

避坑指南：转换失败常见原因是PDF含加密内容，需先用Adobe Acrobat解除限制；多页PDF建议分批次转换，避免内存溢出。

无论是专业设计团队还是个人设计师，选择工具时需平衡「转换速度」「精度要求」和「设备条件」。建议优先用AutoCAD处理关键项目，日常小文件用在线工具提高效率，批量工作搭配客户端软件更省心。记住：转换后一定要检查文件完整性，避免返工浪费时间~
