工程人必藏！CAD图纸传乱、显示不全？6大转PDF方法，单文件/批量/复杂图全搞定

在工程设计、建筑施工等领域，CAD图纸的格式兼容性一直是个让人头疼的问题。当你需要把CAD文件发给同事、客户，或者存档、打印时，DWG、DXF这些格式可能会出现打开异常、显示不全的情况。这时候，把CAD转换成PDF就成了关键——PDF格式不仅体积小、兼容性强，还能完美保留图纸的线条和标注，让设计成果在任何设备上都能清晰展示。

接下来，我们将从不同需求场景出发，介绍6种实用的CAD转PDF方法，帮你根据自身情况选择最适合的工具和操作方式。

方法1：快速单文件转换工具（汇帮CAD转换器）

软件名称：汇帮CAD转换器

下载地址：https://www.huibang168.com/download/L2Wb1FGBo3w8

如果你只是偶尔需要转换单个或少量CAD文件，推荐使用这类轻量级软件。这类工具界面简洁，操作步骤少，适合新手快速上手。

步骤一：选择转换功能

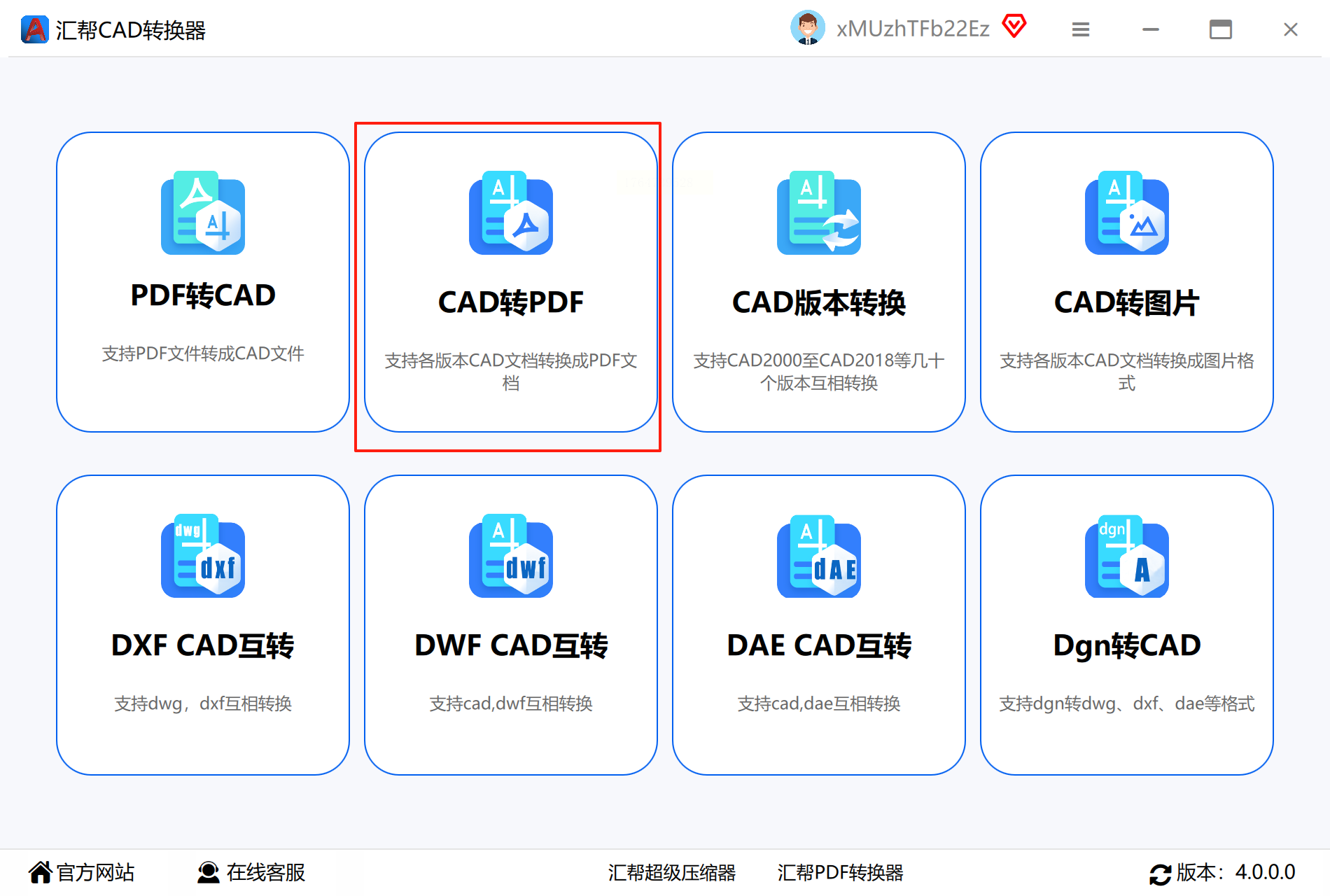

打开软件后，在首页导航栏找到“CAD转PDF”选项。这类工具通常支持AutoCAD 2007到2023等主流版本，几乎能覆盖你手头所有的CAD文件格式。

步骤二：添加文件

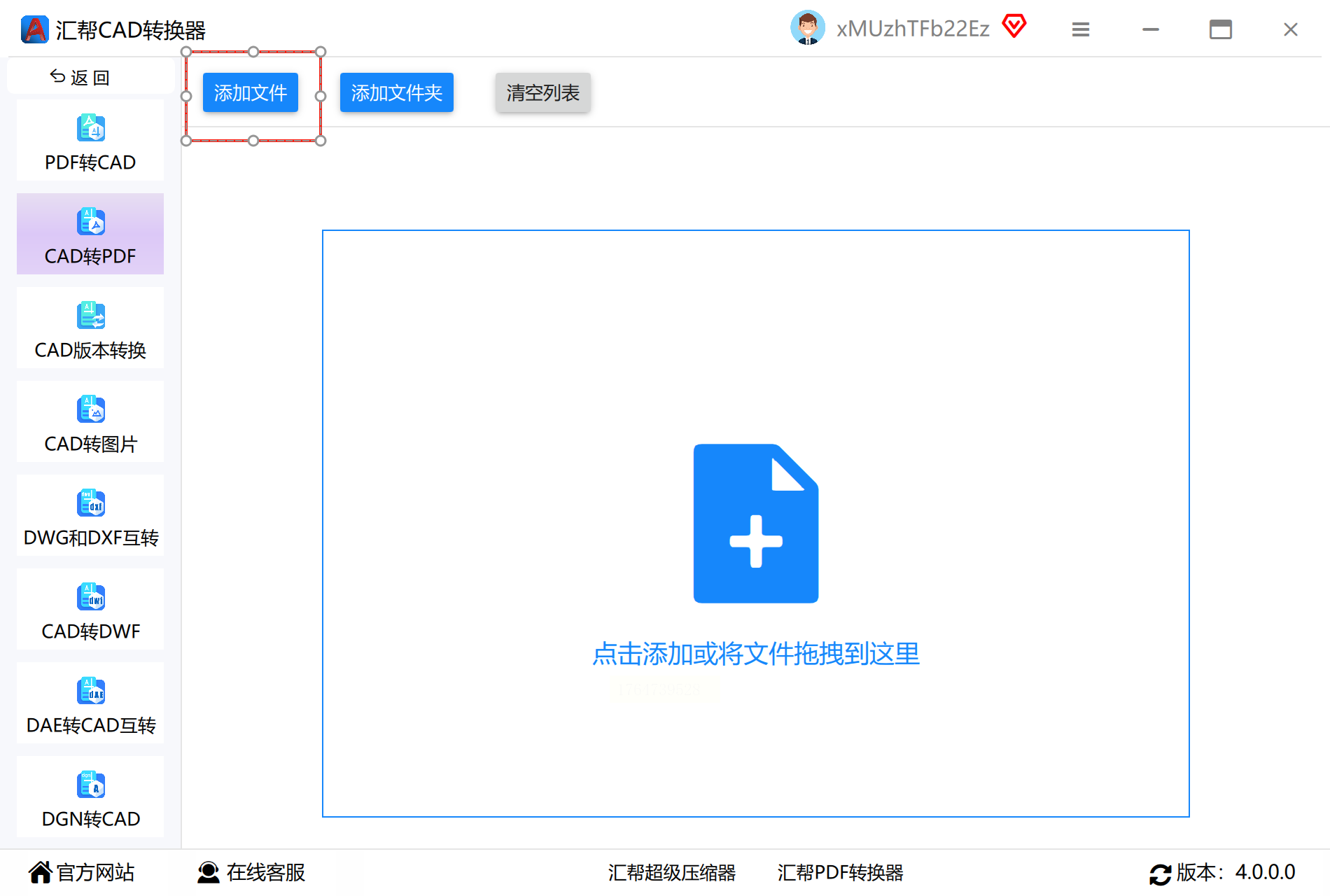

点击“添加文件”按钮，或直接用鼠标拖拽CAD文件到软件界面。支持DWG、DXF、DWF等格式，一次可以导入多个文件（部分版本支持批量导入）。

步骤三：设置输出参数

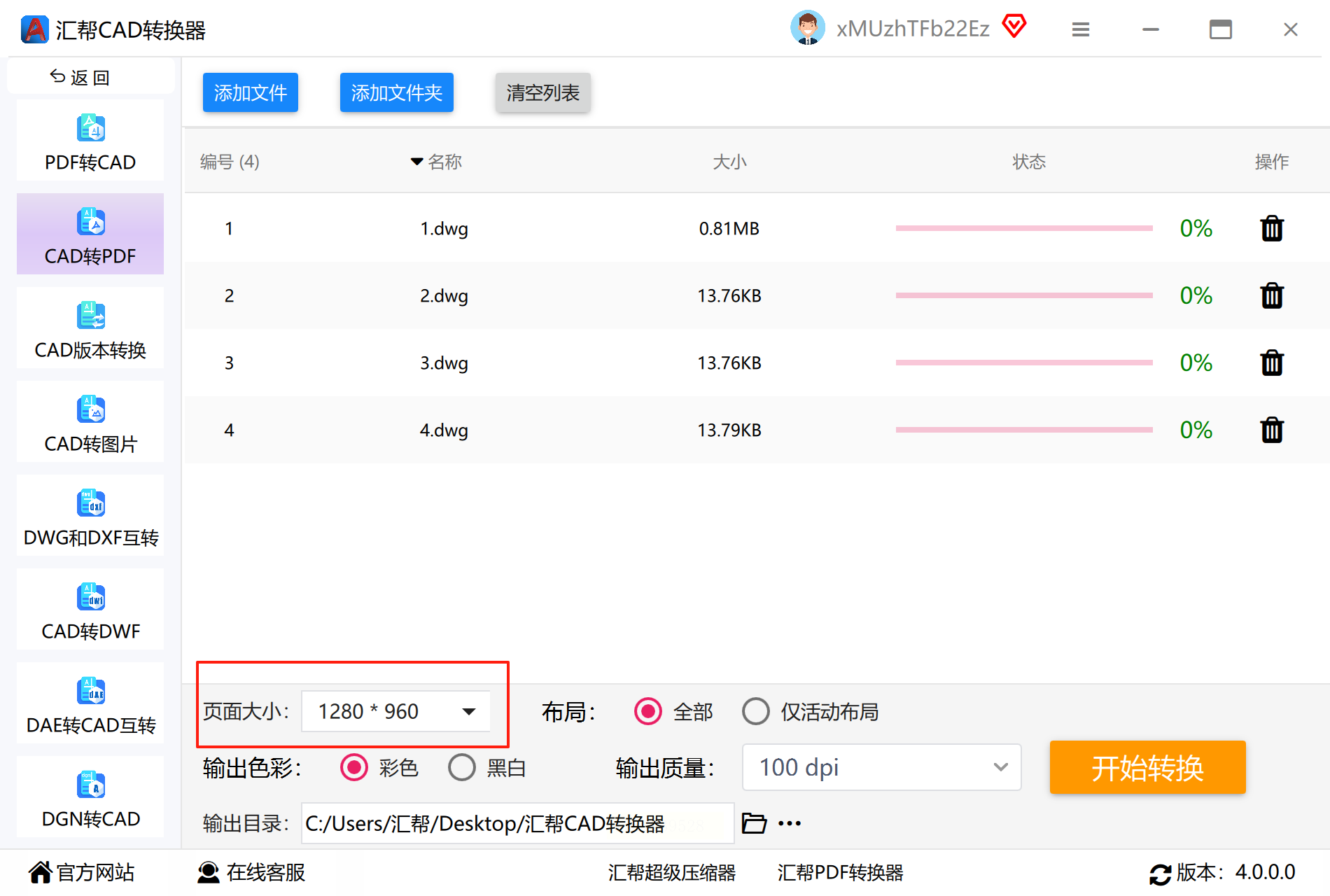

- 页面大小：默认A4、A3，也可以自定义宽度和高度，比如建筑图纸常用A3，室内设计可能用A4。

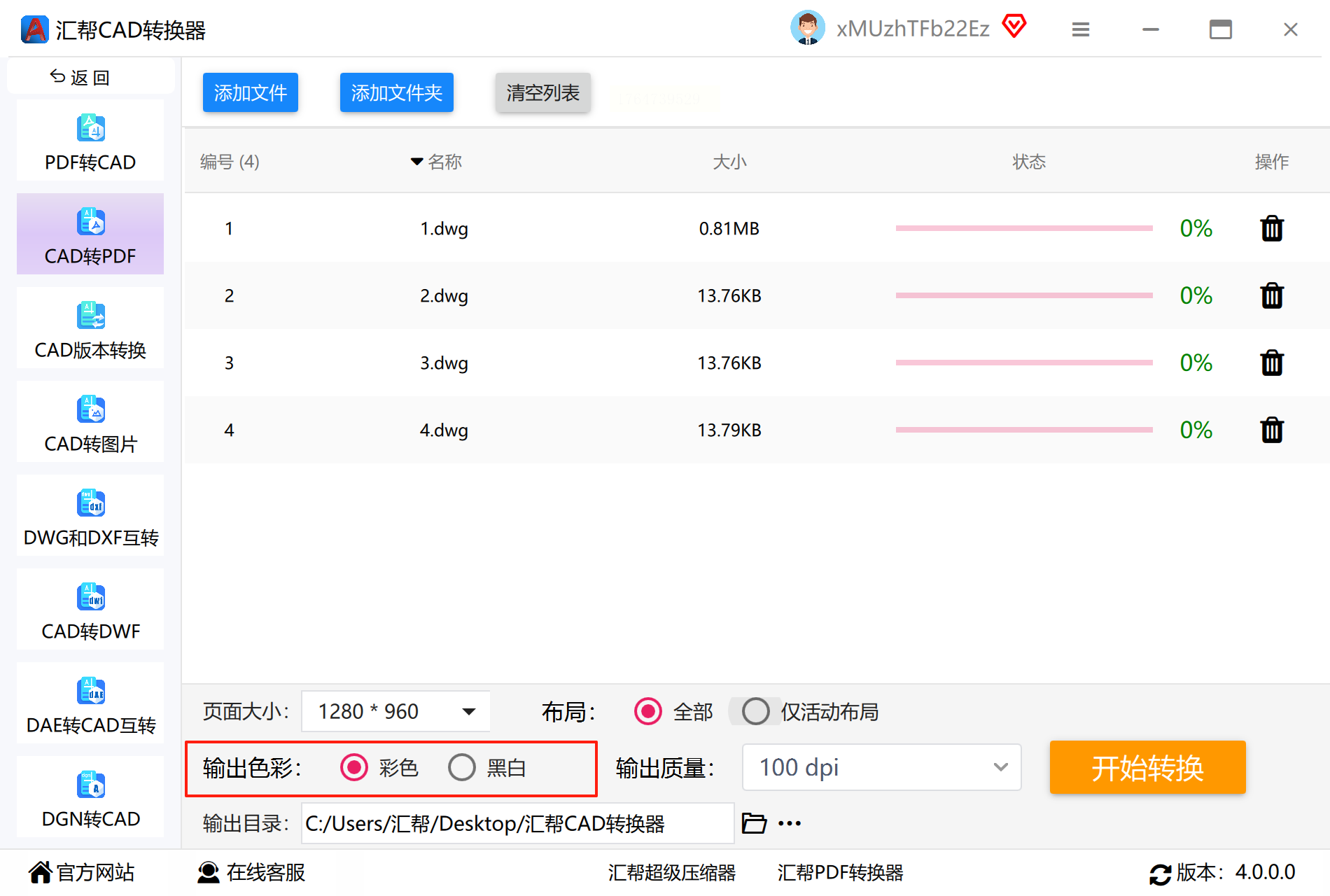

- 色彩模式：彩色图纸选“彩色”，黑白线条图选“黑白”，还能设置背景透明（适合带底色的图纸）。

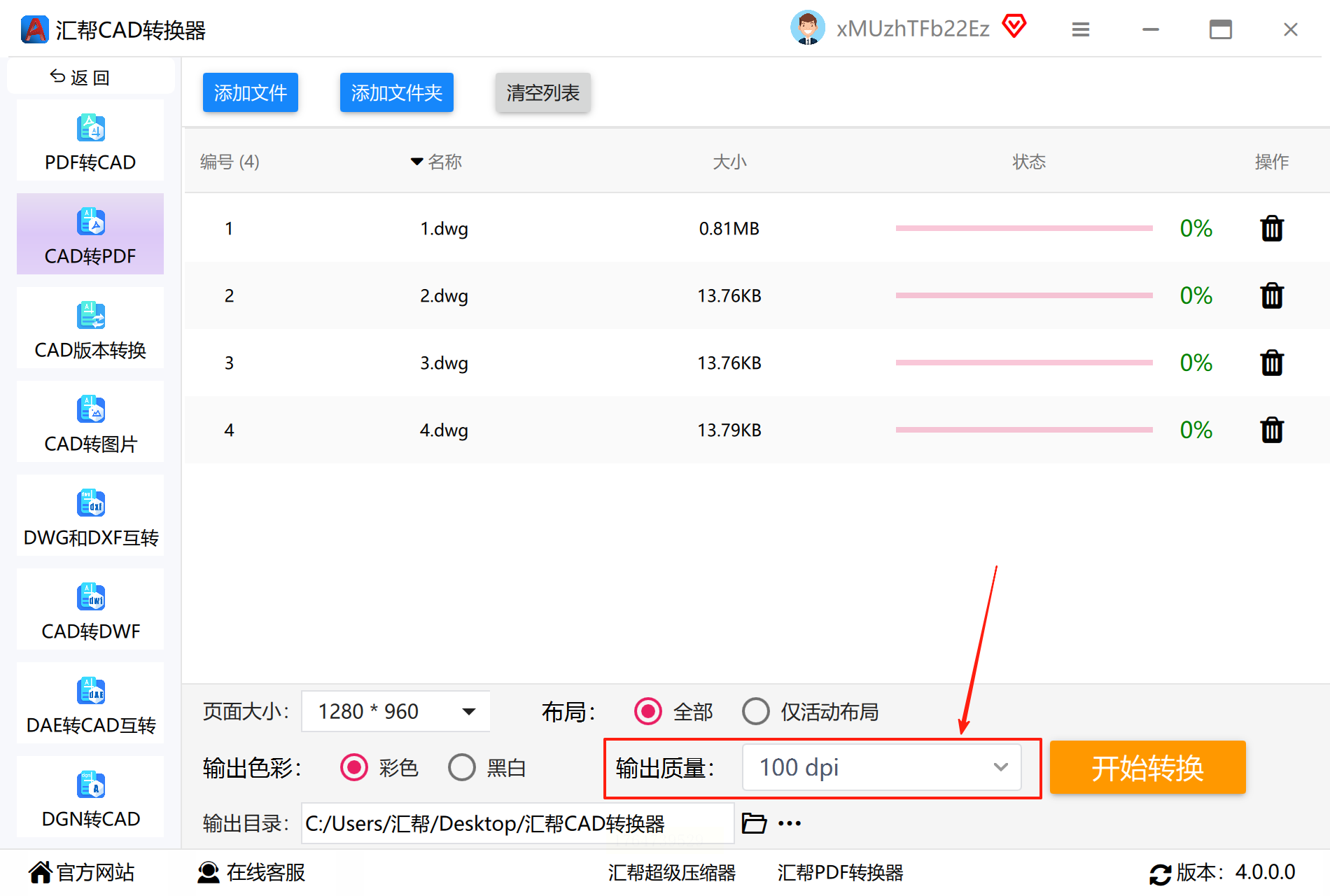

- 输出质量：高画质会让PDF更清晰，但文件体积稍大；如果只是查看，中等质量足够。

步骤四：指定保存路径

在“输出路径”中自定义文件夹，比如新建一个“CAD转PDF”文件夹，方便后续查找。软件也支持“按原文件路径保存”，但建议单独分类管理。

步骤五：执行转换

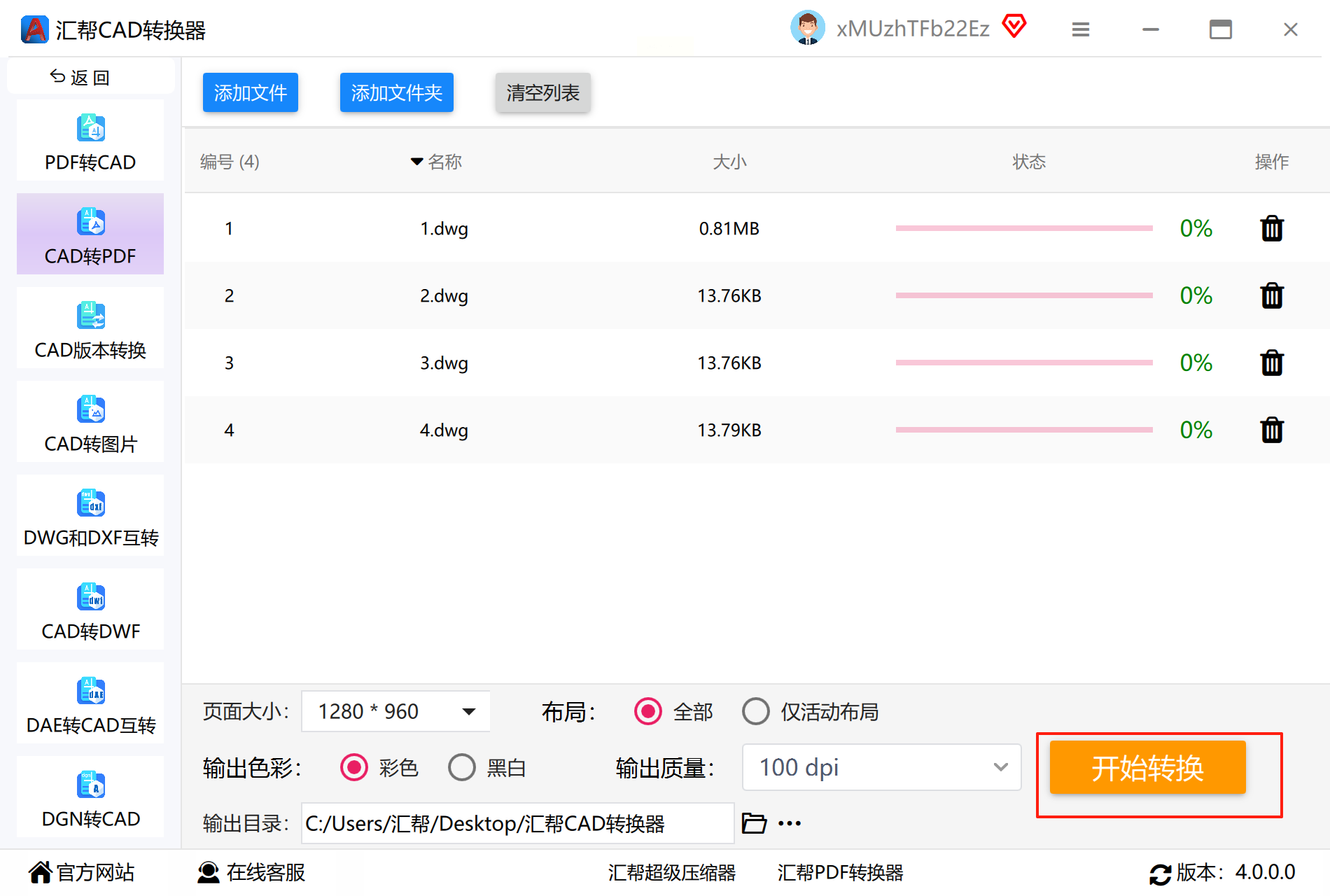

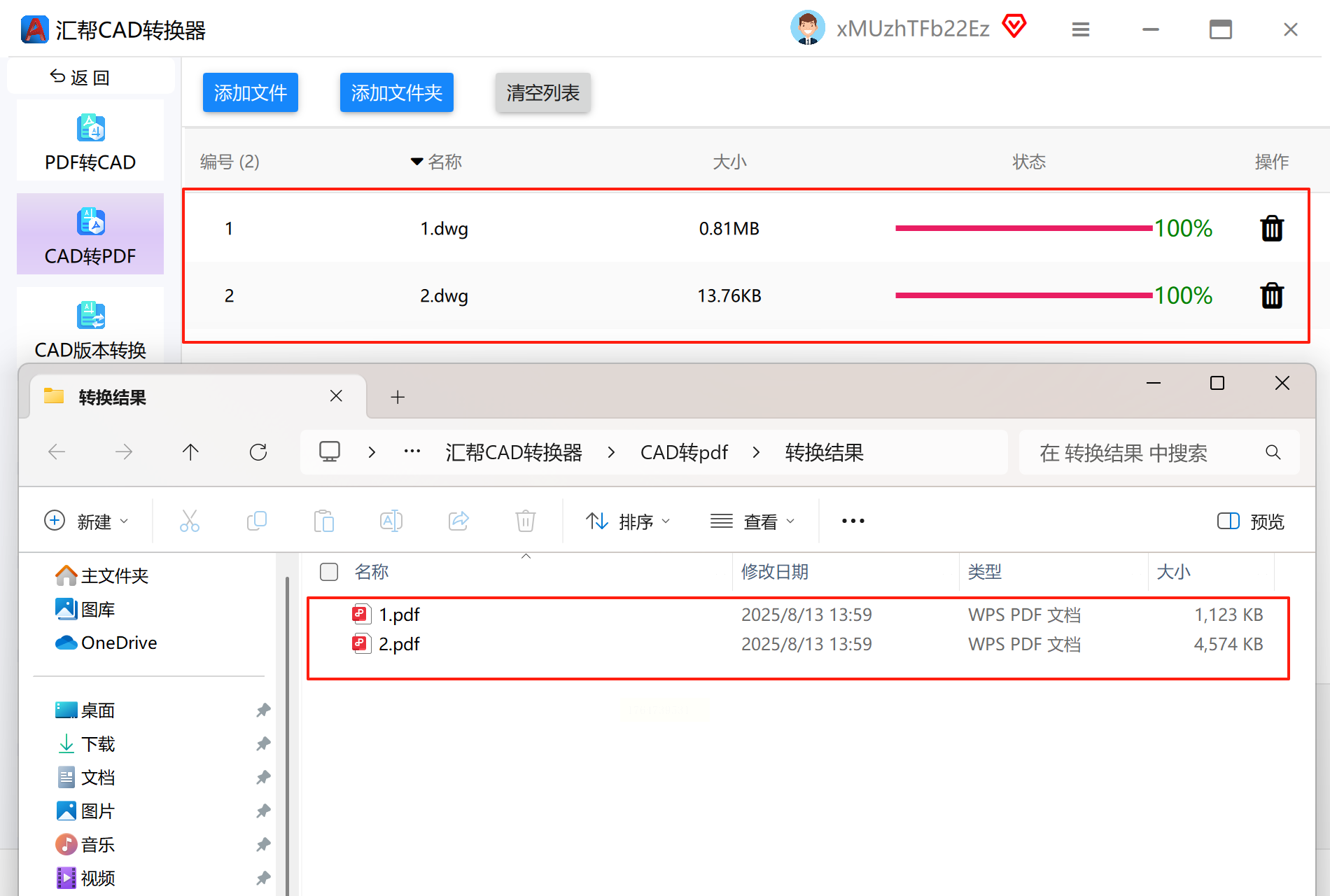

点击“开始转换”按钮，进度条会实时显示转换进度。转换完成后，软件会自动弹出成功提示，你也可以直接点击“打开文件”查看结果。

注意事项：如果转换失败，先检查源文件是否损坏（比如是否被杀毒软件误删、文件是否加密），或者CAD文件是否有外部参照（比如链接了其他文件）导致读取错误。

方法2：批量转换专业工具（Acme CAD Converter）

建筑设计院、施工图审查公司等单位，经常需要处理几十甚至上百张CAD图纸。这时候，专业的批量转换工具能帮你节省90%的时间。

核心优势：

- 批量处理：支持一次性导入200+个CAD文件，避免重复操作。

- 图层管理：可以按图层拆分PDF（比如把建筑、结构、水电图层分别导出为不同PDF）。

- 格式兼容：除了PDF，还能转换为图片（PNG、JPG）、CAD格式（DWG、DXF）等，灵活性高。

操作步骤：

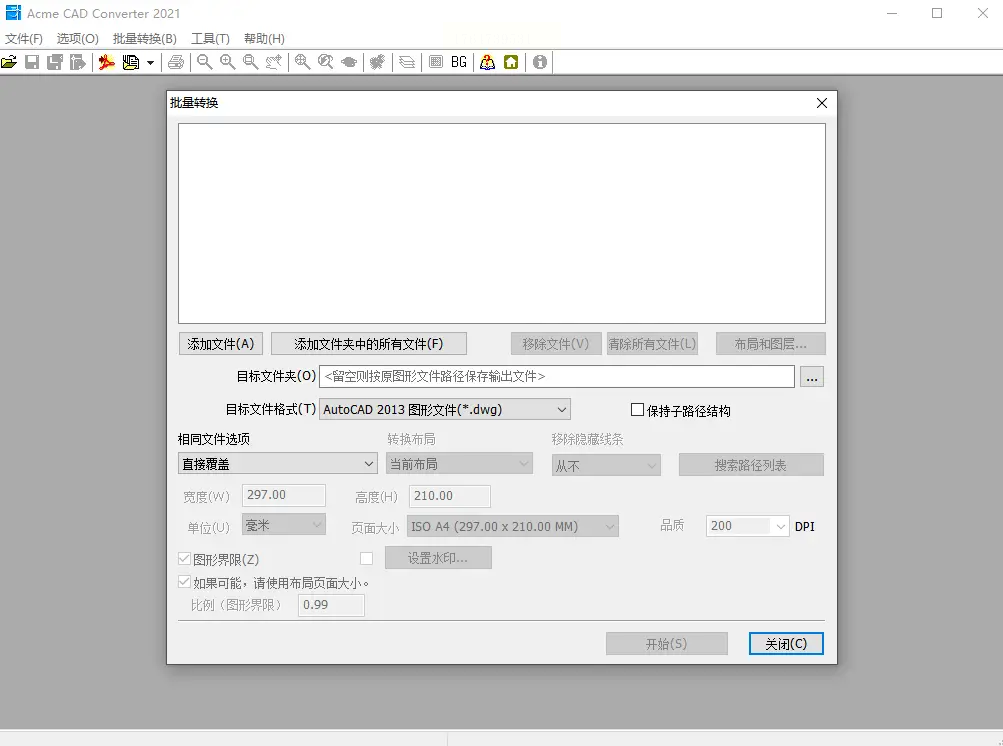

1. 打开软件后，点击“批量转换”模块，左侧文件列表会自动刷新电脑中所有CAD文件。

2. 勾选需要转换的文件（或直接全选），右侧输出格式选“PDF”。

3. 点击“高级设置”：

- 勾选“按图层分离”，软件会自动将每个图层生成独立PDF；

- 选择“按图纸数量拆分”，比如一个CAD文件有10张图纸，会拆分为10个PDF。

4. 设置输出路径和文件名规则（比如用“原文件名+图层名”命名），避免文件混乱。

5. 点击“开始转换”，等待进度条走完即可。

适合人群：建筑、机械、电力等行业的绘图团队，尤其是需要定期提交图纸给甲方或备案的场景。

方法3：CAD软件自带导出功能（AutoCAD/浩辰CAD）

如果你已经安装了专业CAD软件，其实完全可以不用额外工具，直接用软件自带的“打印”或“导出”功能生成PDF。

以AutoCAD为例：

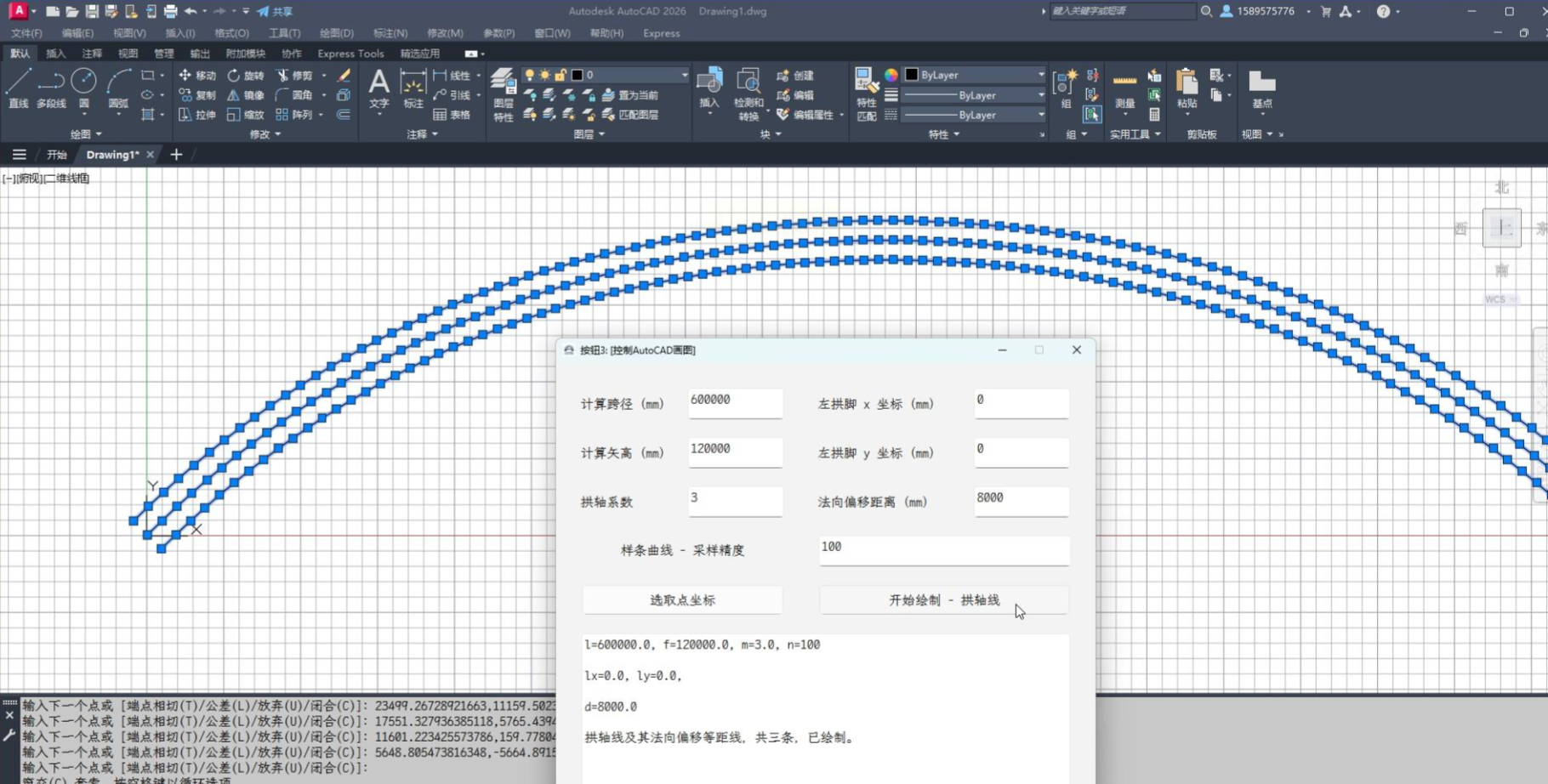

1. 打开CAD文件，输入快捷键“PLOT”（打印）或点击“输出”菜单。

2. 在“打印”对话框中，选择“打印到PDF”（需要提前安装Adobe PDF虚拟打印机，或系统自带的PDF驱动）。

3. 设置打印参数：

- 打印范围：全部、窗口、图形界限等，根据需求选择；

- 打印样式表：选“acad.ctb”（彩色）或“acad.stb”（黑白），控制线条和填充色；

- 纸张尺寸：同前，选A3或自定义。

4. 点击“打印”，弹出保存窗口，命名PDF文件并选择路径。

浩辰CAD操作类似：

在“文件”菜单中找到“输出为PDF”，步骤和AutoCAD基本一致。浩辰的优势是国产软件，对国产CAD格式兼容性更好，且界面更贴近国内用户习惯。

优点：无需安装第三方软件，适合习惯用CAD画图的用户；缺点是不支持批量处理多个文件，适合单张转换。

方法：在线转换工具（PDF.MAI、AnyConv）

临时需要转换1-2个小文件，又不想安装软件？在线工具是最佳选择。

以PDF.MAI为例：

1. 用浏览器打开PDF.MAI官网，选择“CAD转PDF”功能。

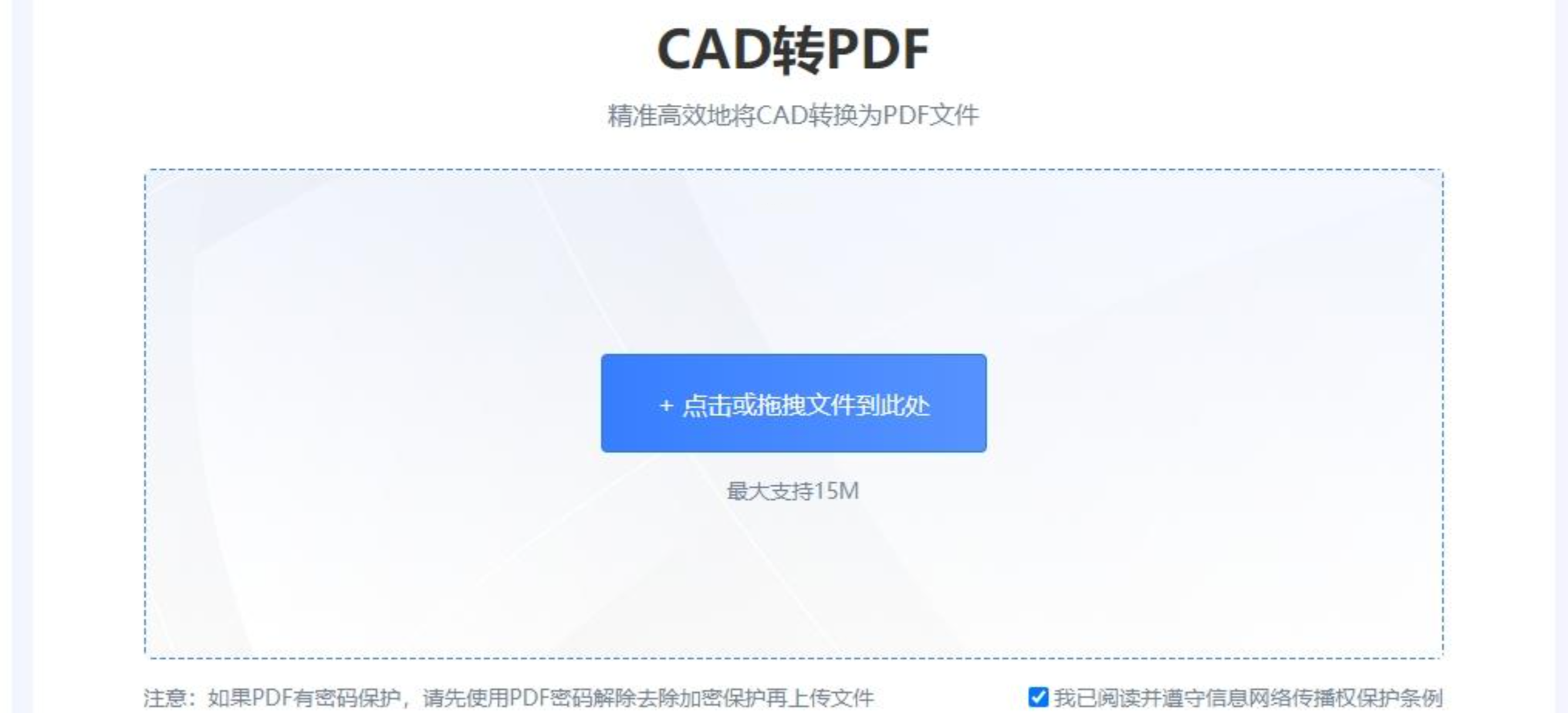

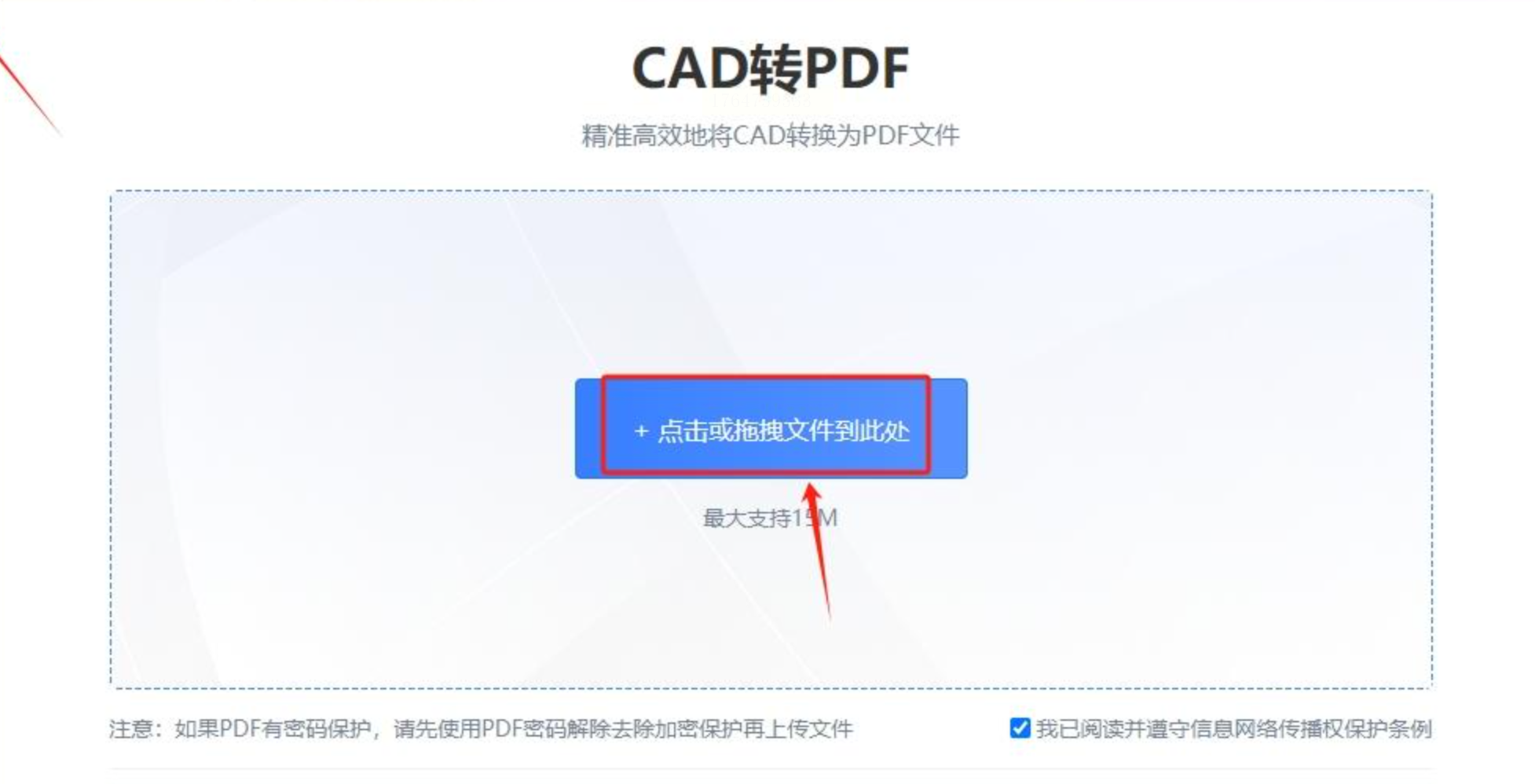

2. 点击“选择文件”，从本地或云盘（百度云、腾讯云）上传CAD文件（支持拖拽）。

3. 设置转换参数：页面大小、色彩模式（彩色/灰度/黑白），部分工具支持压缩PDF体积（勾选“压缩文件”）。

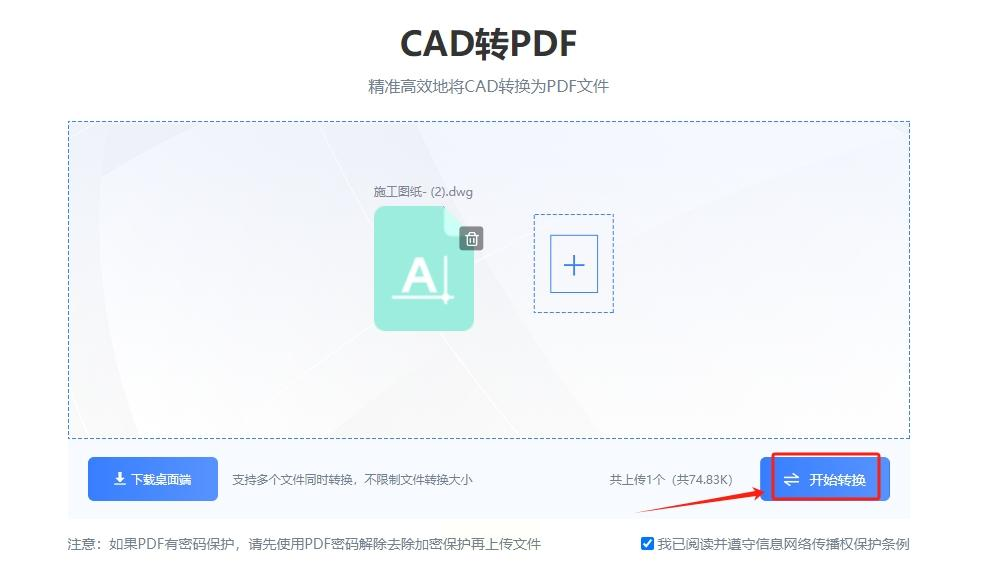

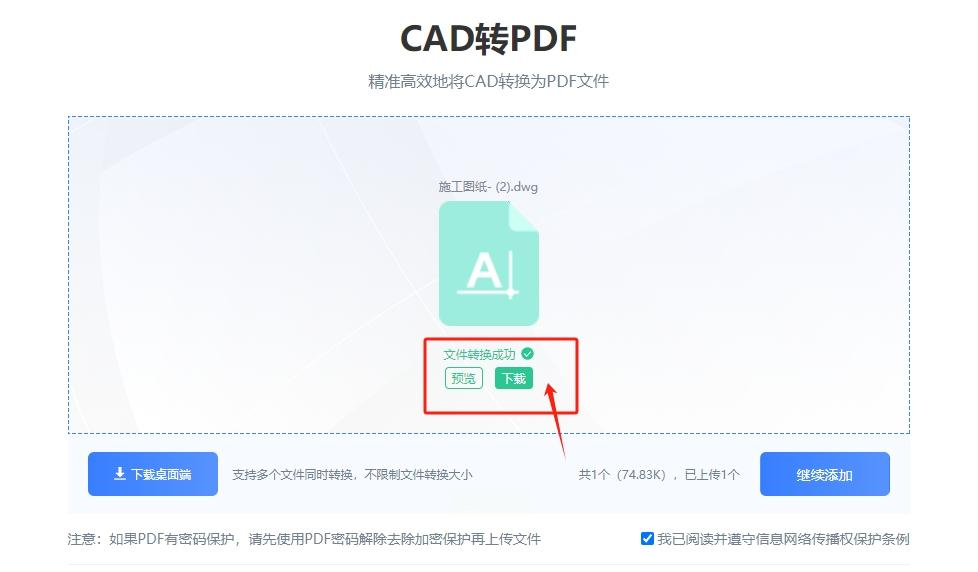

4. 点击“开始转换”，等待10-30秒（取决于文件大小），转换完成后点击“下载”。

其他在线工具对比：

- Smallpdf：界面简洁，支持PDF合并、压缩，适合转换后还需编辑的场景；

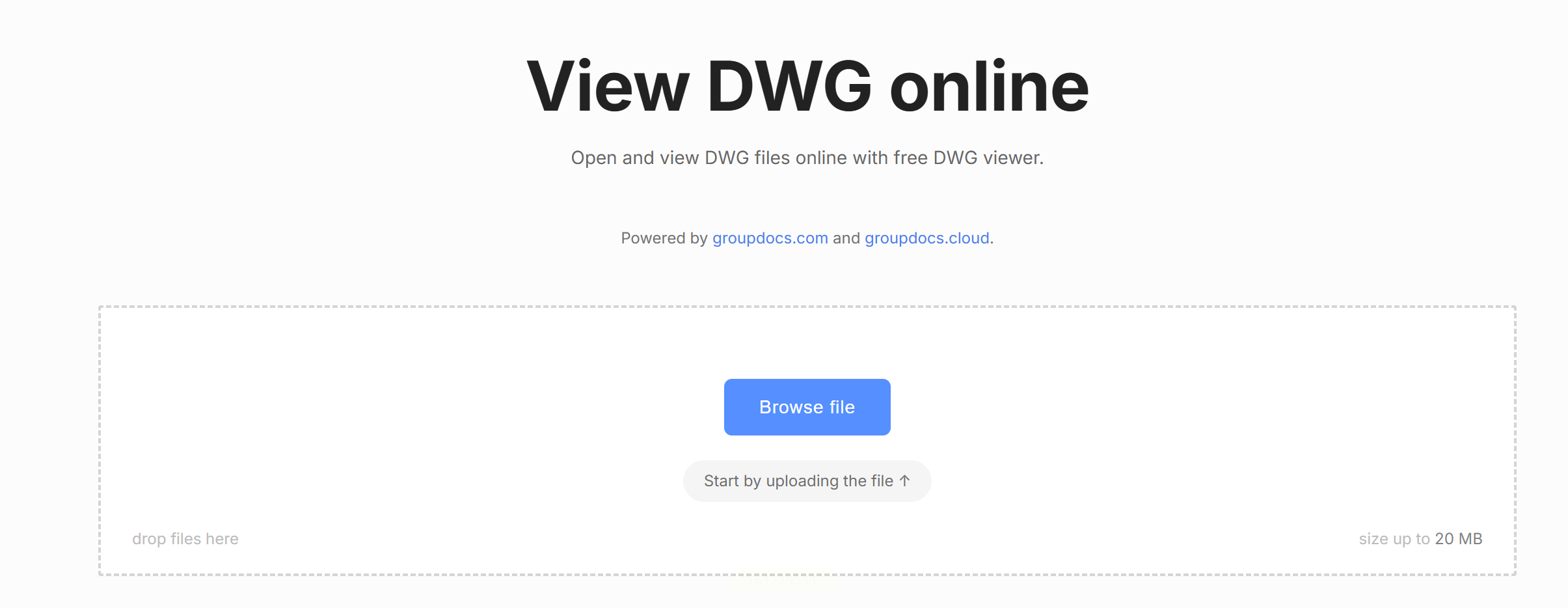

- GroupDocs：支持CAD到PDF、CAD到DWG等多种格式互转，还能转换为CAD的另一种格式（如DXF）；

- iLovePDF：专注PDF处理，CAD转换功能稍弱，但胜在能后续处理PDF（如添加水印、拆分页面）。

注意：在线工具需联网，文件大小一般限制在100MB以内（超大文件建议用本地软件），且存在隐私风险（敏感图纸不建议上传）。

方法5：虚拟打印机法（适合复杂图纸）

如果CAD文件包含复杂的三维模型、动态块或自定义字体，直接导出PDF可能出现显示错误，这时候虚拟打印机能帮你解决。

步骤：

1. 安装“Microsoft Print to PDF”（系统自带）或“Adobe PDF”虚拟打印机（需安装Adobe Acrobat）。

2. 在CAD中打开图纸，执行“打印”命令（快捷键Ctrl+P）。

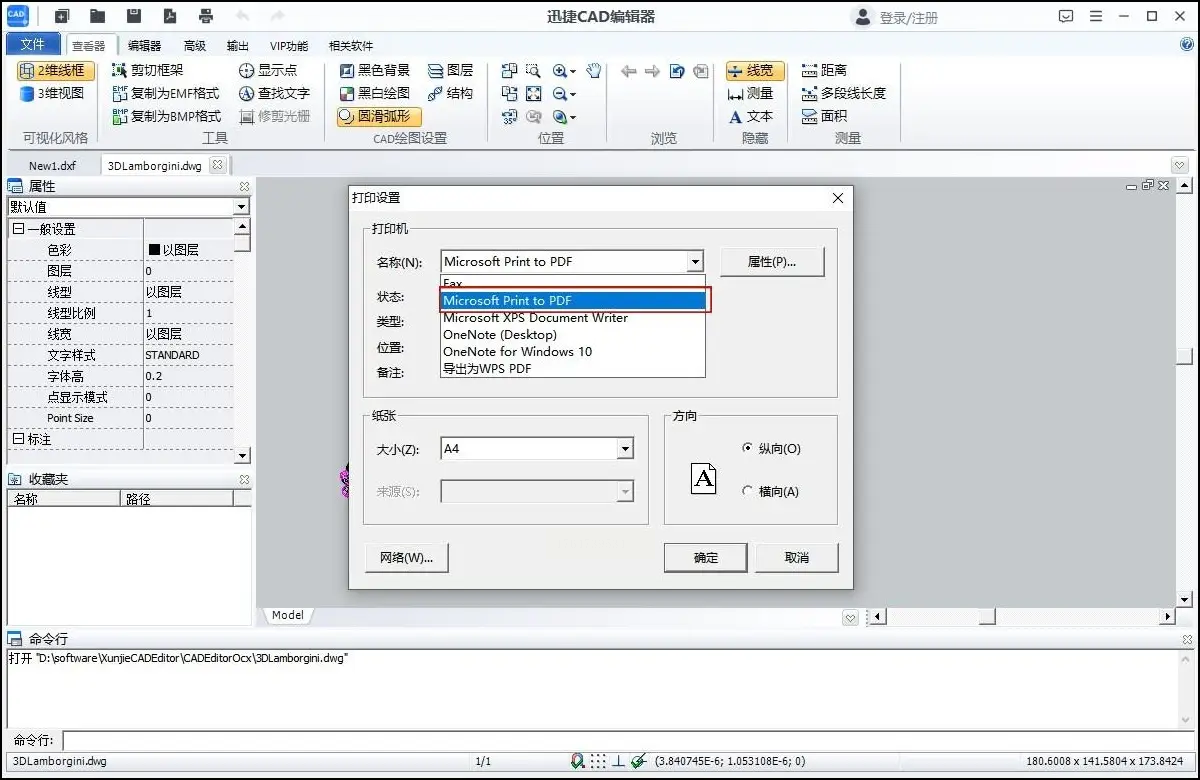

3. 在“打印机/绘图仪”列表中，选择“Microsoft Print to PDF”或Adobe PDF。

4. 设置打印参数：

- 图纸范围：选“窗口”，框选需要导出的区域（避免导出空白页）；

- 自定义缩放：如果图纸比例不对，输入比例值（比如1:100）；

- 打印样式表：如果图纸有颜色依赖，选择对应的打印样式表（如“Color-Dependent”）。

5. 点击“打印”，保存PDF。

适合场景：建筑施工图、机械装配图等包含复杂线条和文字的图纸，虚拟打印机能完美模拟真实打印效果，避免CAD软件版本差异导致的显示问题。

方法6：PDFelement（全能型工具）

如果你的工作中不仅需要转换CAD，还需要编辑PDF（比如添加签名、修改文字），PDFelement能一步到位。

步骤：

1. 安装PDFelement后，点击“转换”模块，选择“CAD转PDF”。

2. 导入CAD文件（支持批量导入），设置转换参数（同前）。

3. 转换完成后，直接在软件中打开PDF，用“编辑”功能修改文字、删除多余页面，或用“OCR文字识别”提取CAD中的文字信息（如果有）。

注意：PDFelement的CAD转换功能不如专业工具强大，但胜在“转换+编辑”一体化，适合经常需要处理图纸后立即排版的用户。

通过以上方法，你可以根据实际需求灵活选择，无论是简单的单文件转换，还是专业的批量处理，都能找到对应的解决方案。根据你的工作习惯和文件特点，搭配使用不同工具，能让CAD转PDF效率翻倍。
