pdf如何转换成cad？简单的方法介绍

一、为什么需要PDF转CAD？

在工程设计、建筑图纸、机械制图等领域，CAD（计算机辅助设计）格式（如DWG、DXF）是标准的矢量图形文件格式，能够精确保留图形的几何信息、图层属性和尺寸标注。而PDF文件虽然便于跨平台分享和阅读，但在CAD软件中无法直接编辑矢量线条和参数化对象。因此，将PDF图纸转换为CAD格式，能解决以下场景的实际需求：

- 设计文件二次编辑：收到PDF格式的图纸后，需在AutoCAD等软件中修改尺寸、添加注释或调整结构时

- 版本兼容性问题：旧版CAD软件无法打开新版本PDF图纸，转换后可确保文件在指定版本中正常显示

- 图纸协作需求：建筑团队收到的PDF方案需在CAD环境中整合到整体设计流程

- 档案管理规范：设计院要求所有项目图纸必须以CAD格式存档，确保矢量数据完整

适用场景举例：建筑设计师收到客户提供的PDF版概念图，需在CAD中细化结构配筋；机械工程师需要将PDF技术手册中的零件图转为可编辑的DXF格式，添加公差标注等。

pdf如何转换成cad？简单的方法介绍

方法1：汇帮CAD转换器（本地专业版），也支持离线转换

软件名称：汇帮CAD转换器

下载地址：https://www.huibang168.com/download/L2Wb1FGBo3w8

1. 软件安装与启动

搜索软件名下载最新版本安装包，完成后双击图标启动程序。首次使用建议创建工作目录，将所有待转换文件分类存放，便于后续管理。

2. 功能选择与参数配置

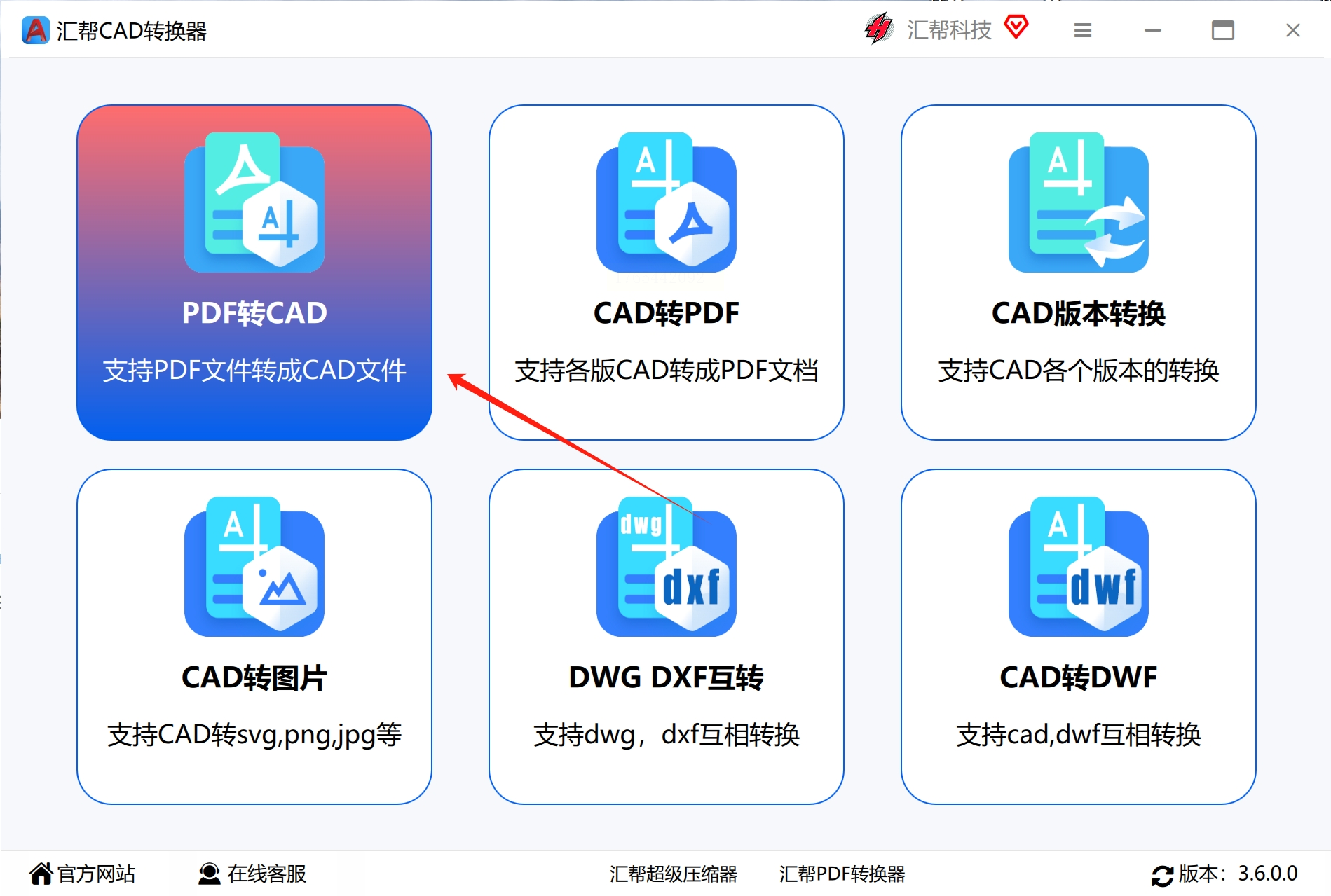

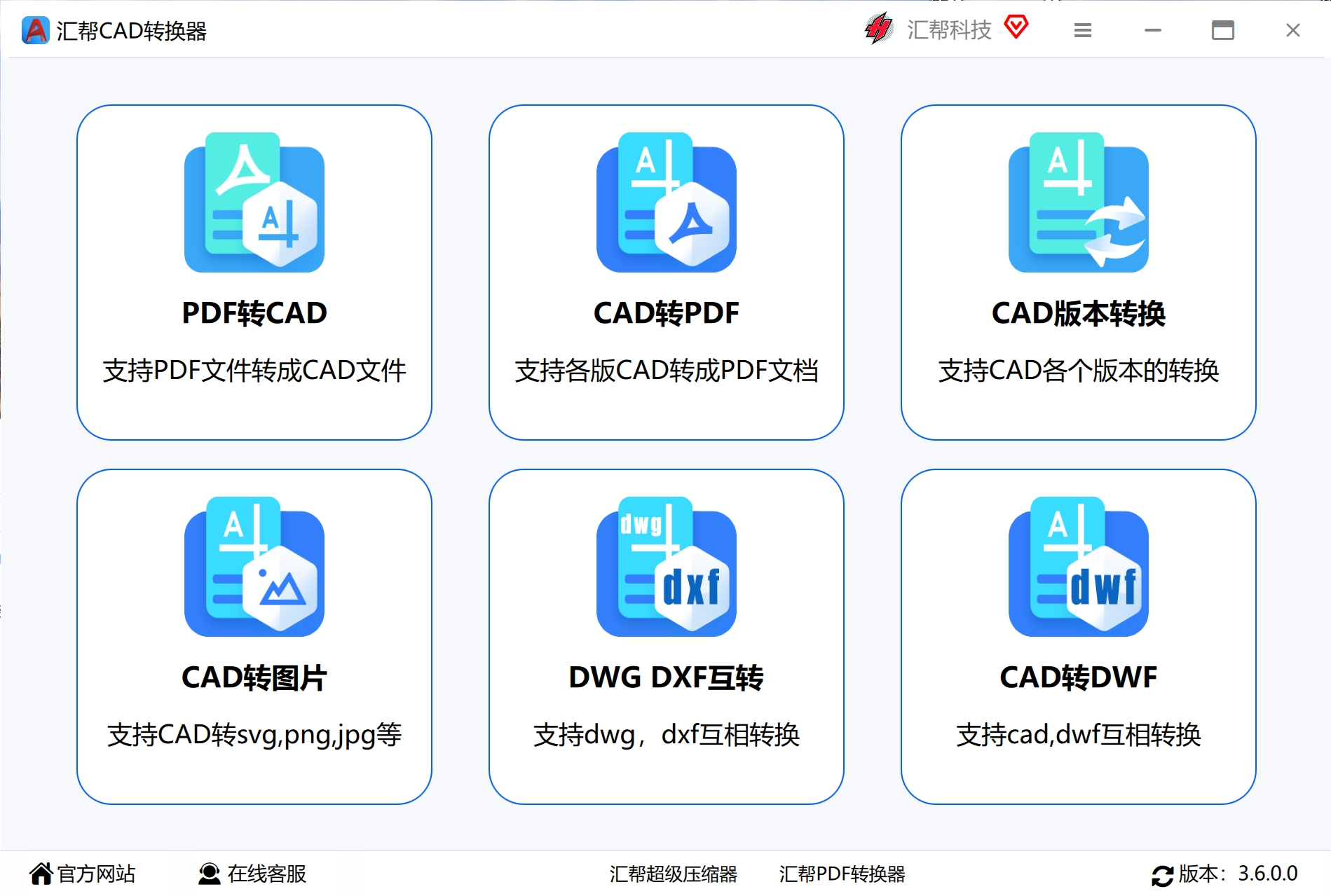

- 在主界面左侧导航栏选择"PDF转CAD"模块，界面将显示3个核心功能区：文件管理区、参数设置区、预览区

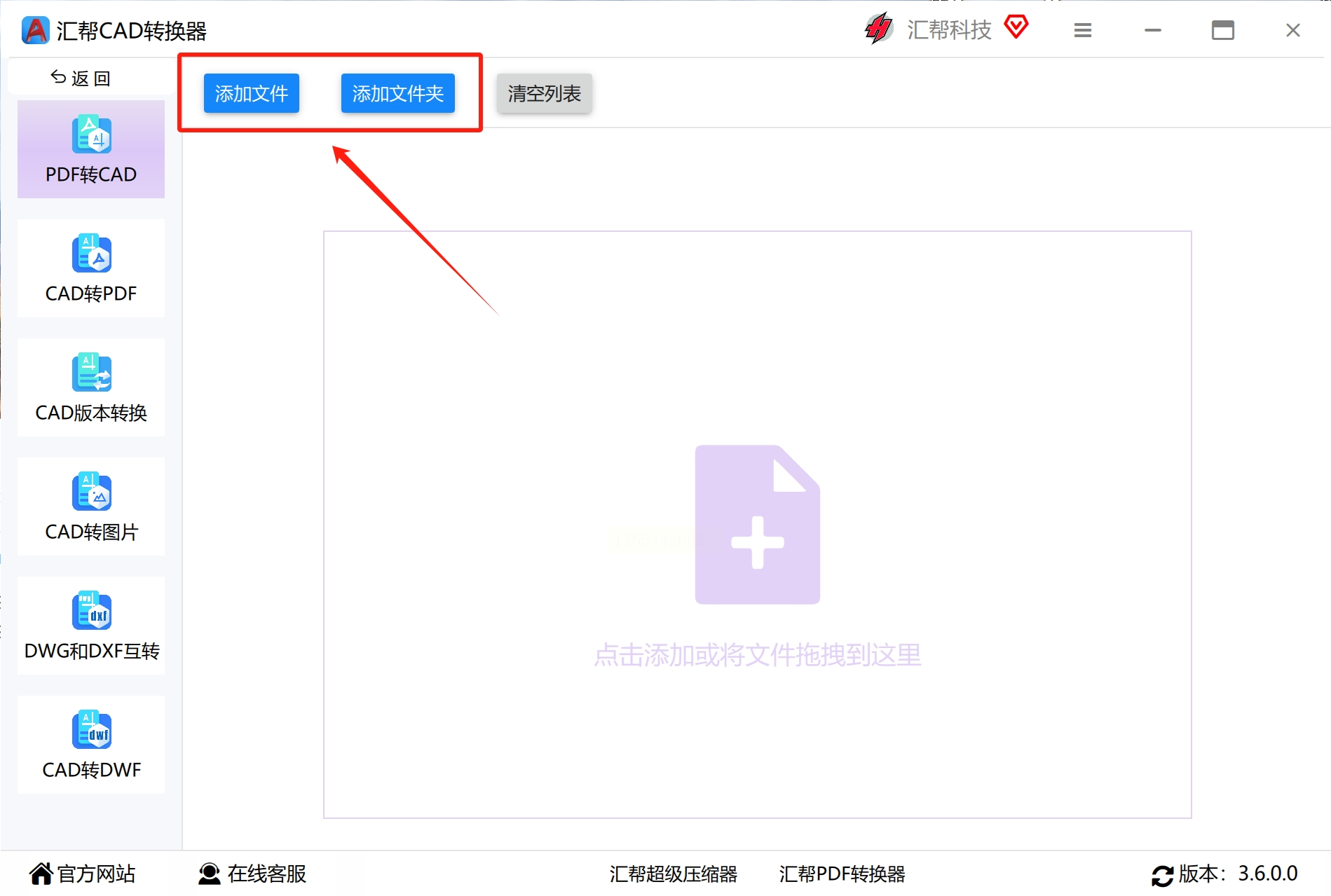

- 点击"添加文件"按钮，支持批量选择PDF文件（最多同时添加100个），或通过"添加文件夹"一次性导入整个目录

3. 转换参数精细化设置

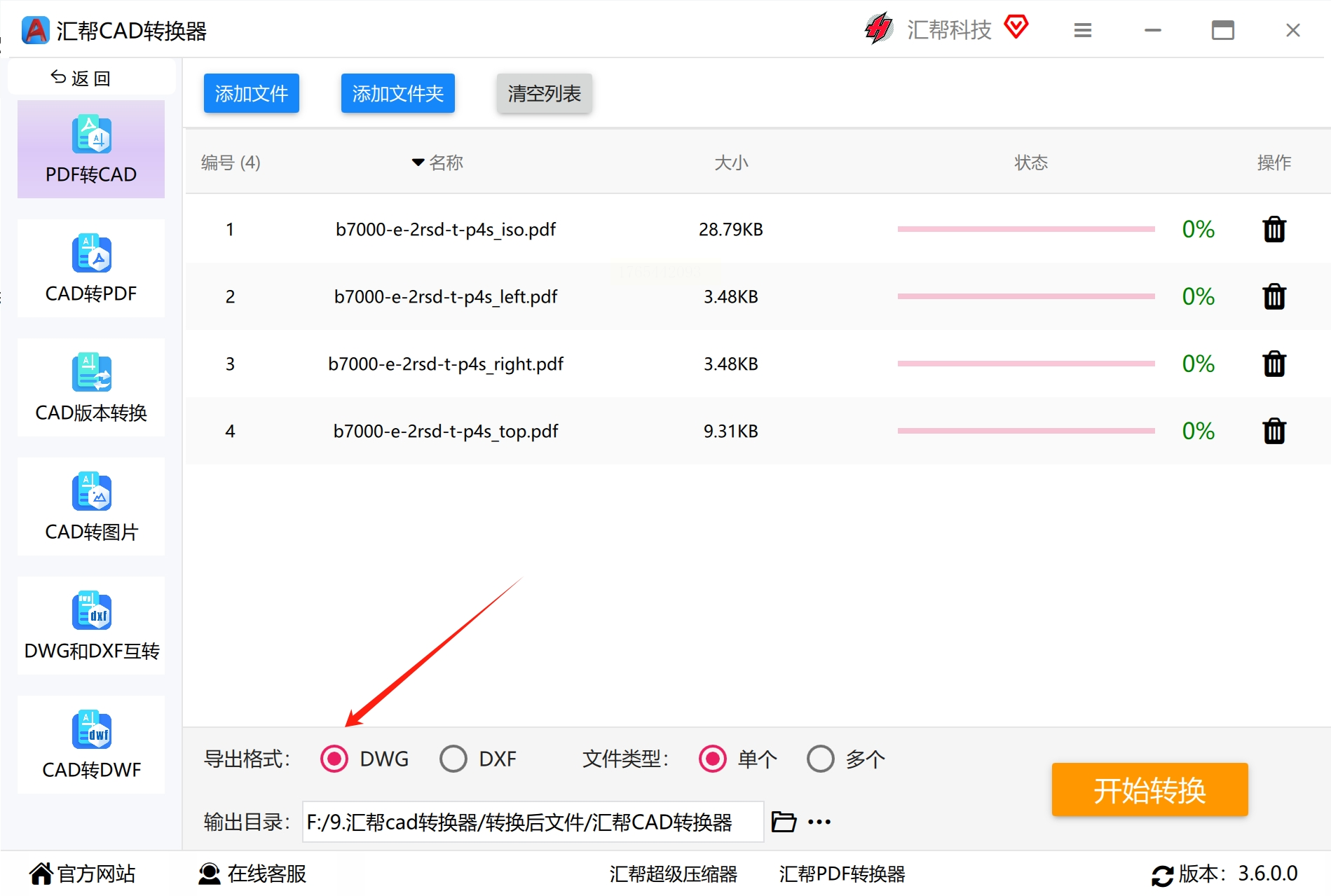

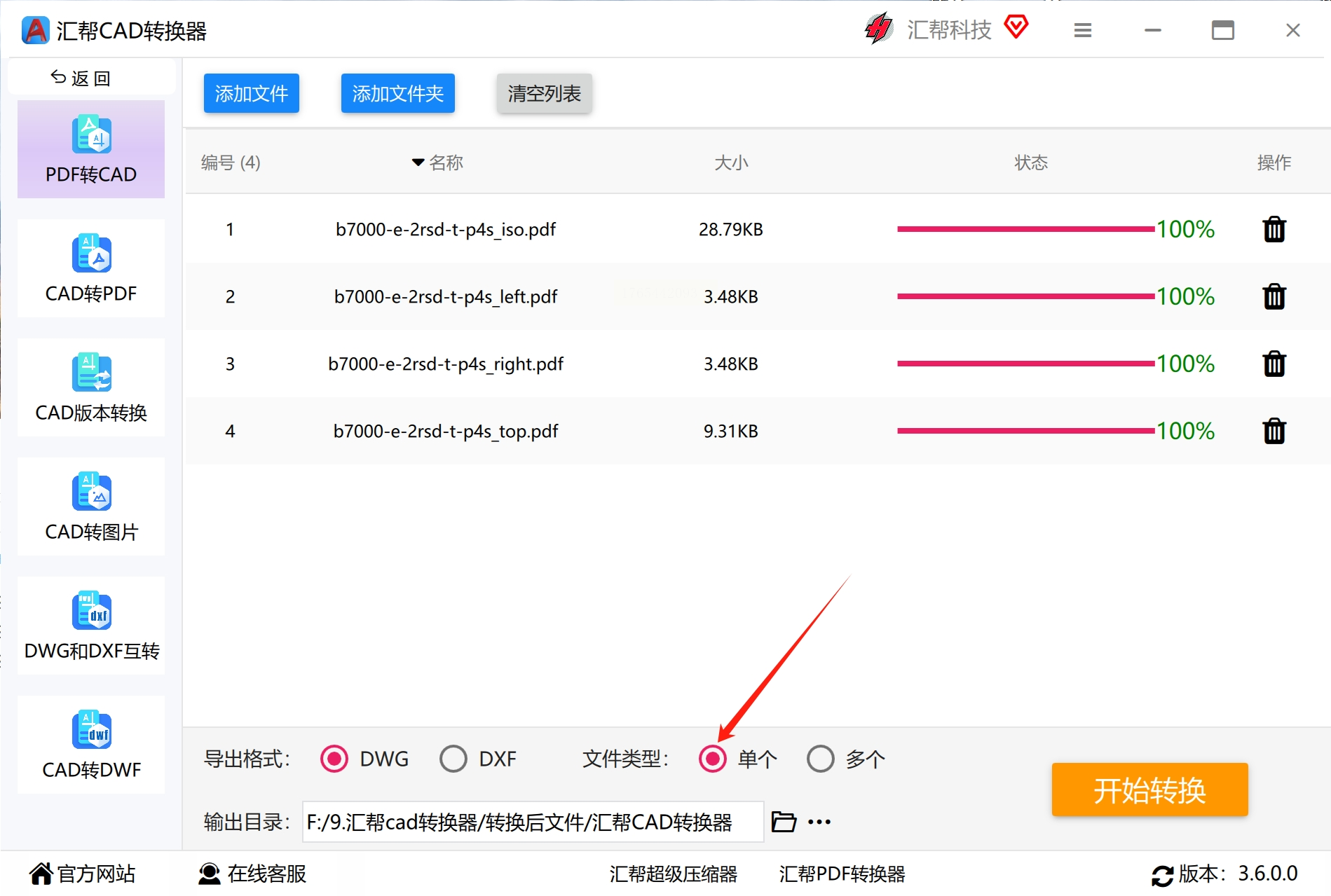

- 输出格式选择：在格式下拉菜单中选择DWG（推荐，AutoCAD主流格式）或DXF（适用于低版本兼容）

- 图层处理选项：勾选"保留原图层结构"确保PDF中的图层信息（如"墙体"、"门窗"）完整保留

- 精度设置：选择"高精度转换"（处理复杂图形）或"快速转换"（处理简单线条图）

- 页面范围控制：可勾选"全部页面"或手动选择页码范围，避免无关页面转换

4. 执行转换与结果验证

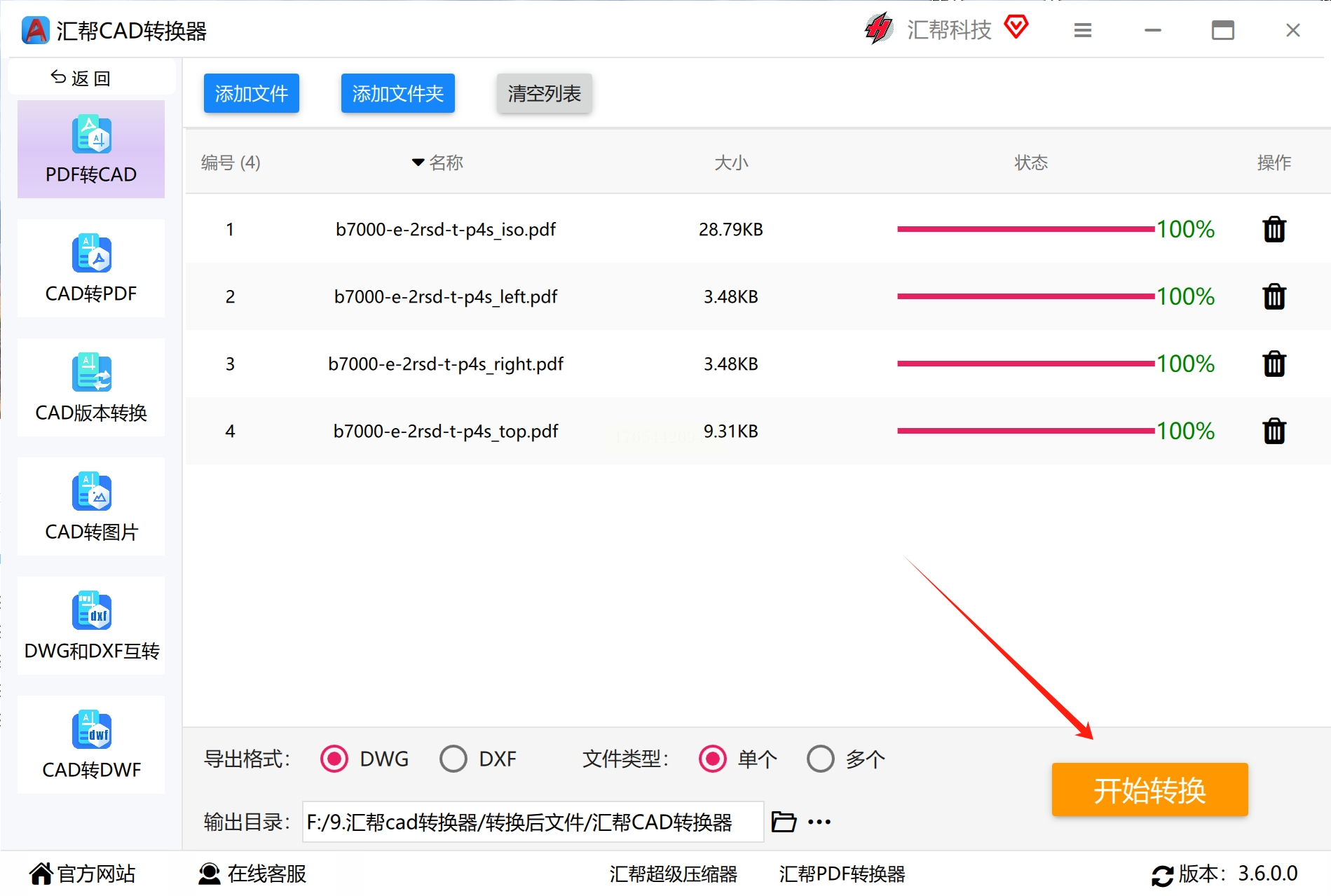

- 点击"开始转换"按钮，状态栏将显示实时进度（如"第3/5页，剩余15分钟"）

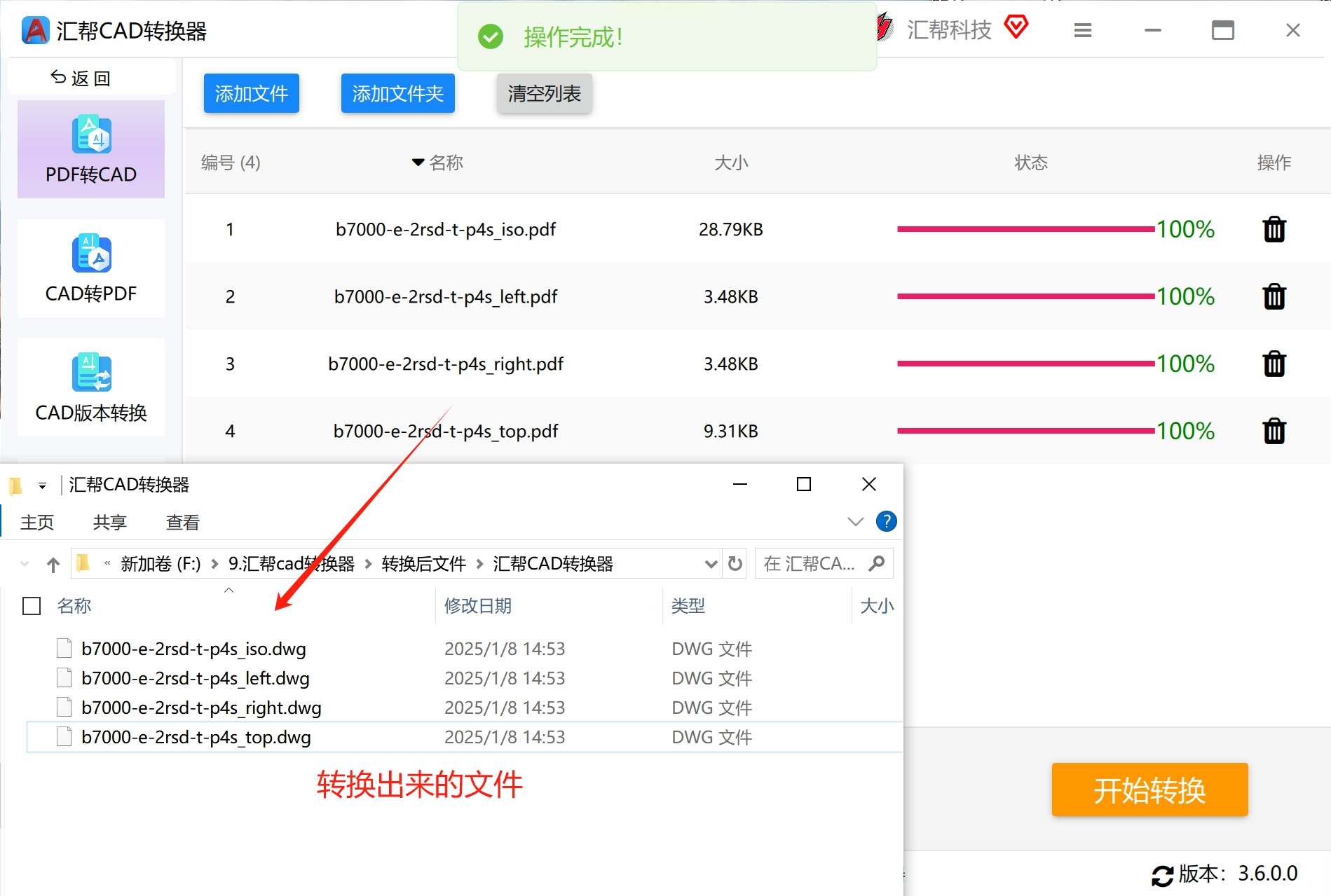

- 转换完成后自动弹出预览窗口，可检查关键尺寸是否准确、图层是否对应

- 建议将转换后的DWG文件立即进行"重生成"操作（AutoCAD中输入RE命令），确保图形重新计算精度

方法2：速捷CAD转换器也可以把PDF转为CAD

1. 功能入口与文件导入

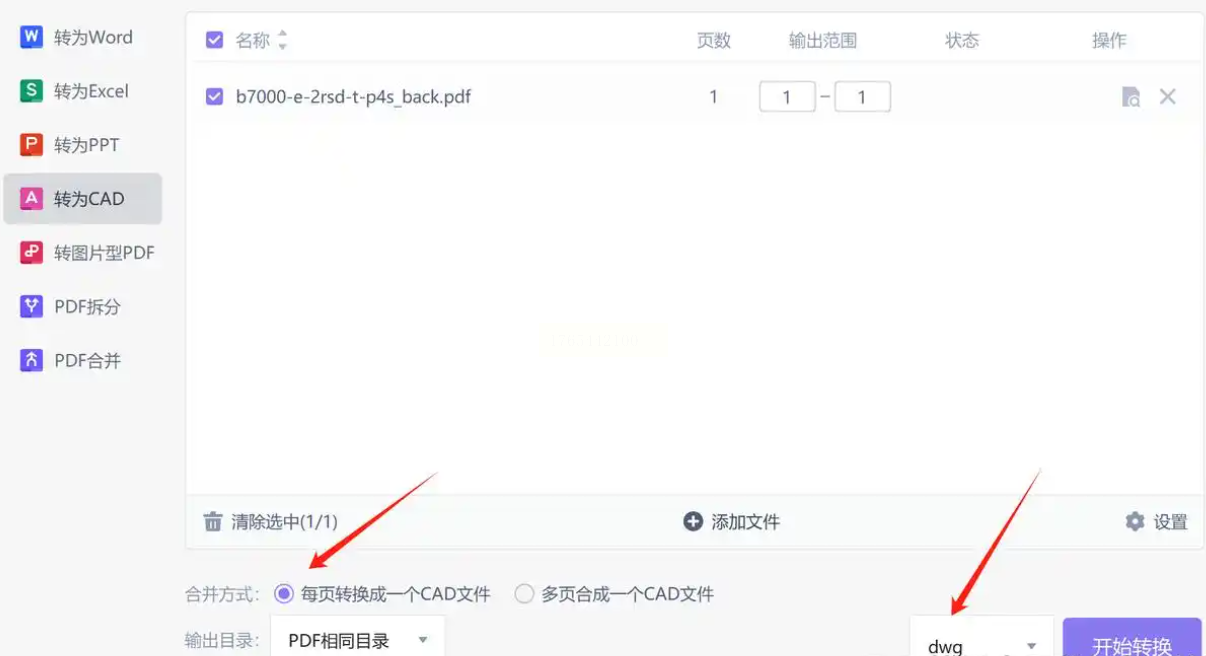

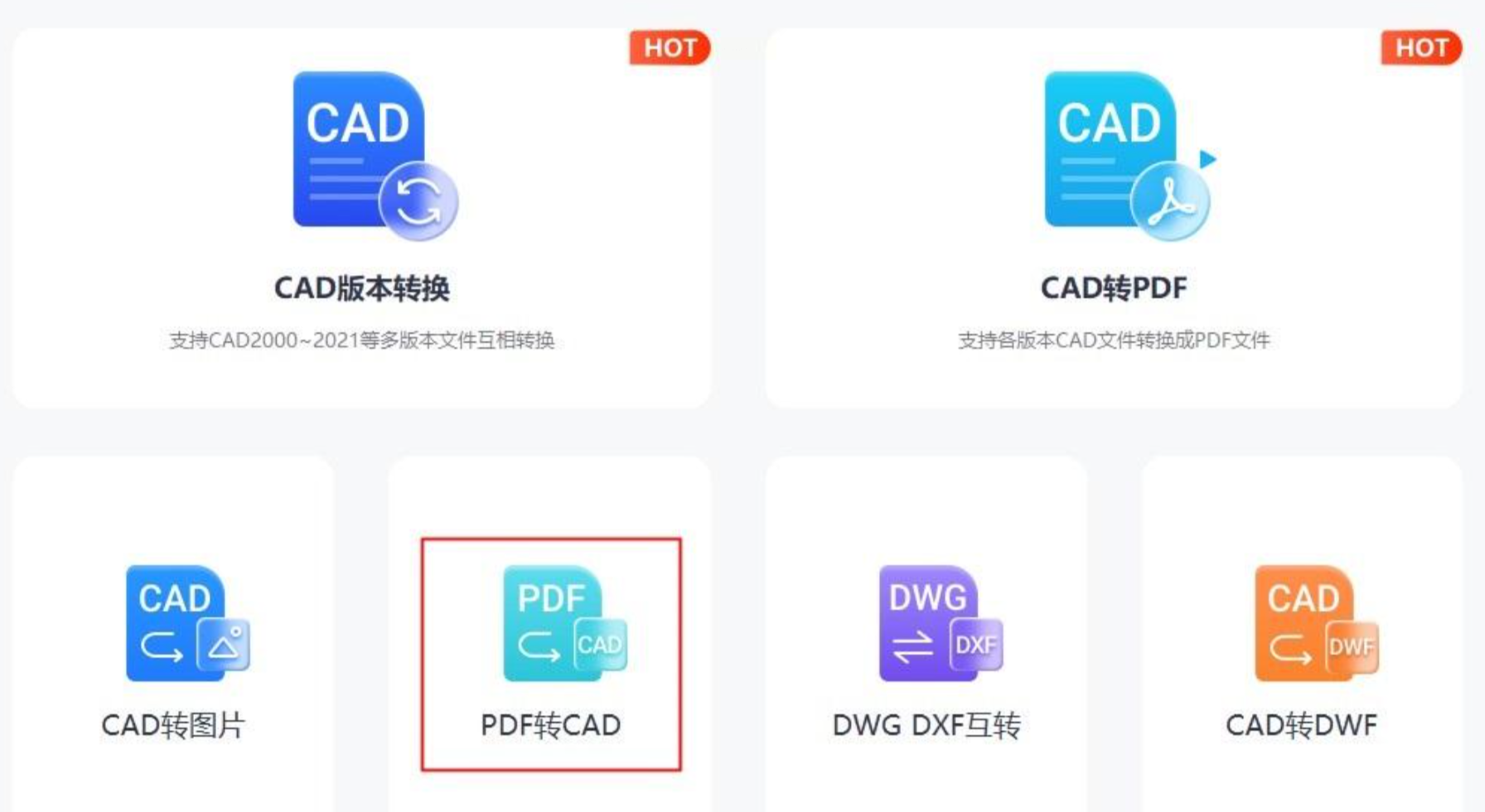

- 电脑端：点击首页"PDF转CAD"，支持拖放或点击"添加文件"，单次最多导入20个PDF文件

- 手机端：点击底部"PDF转CAD"，选择相册/文件管理器中的PDF，可同时选择多个文件（最多5个）

2. 智能参数设置

- 输出格式：选择DWG（默认）或DXF，需注意DXF格式对高版本CAD的兼容性

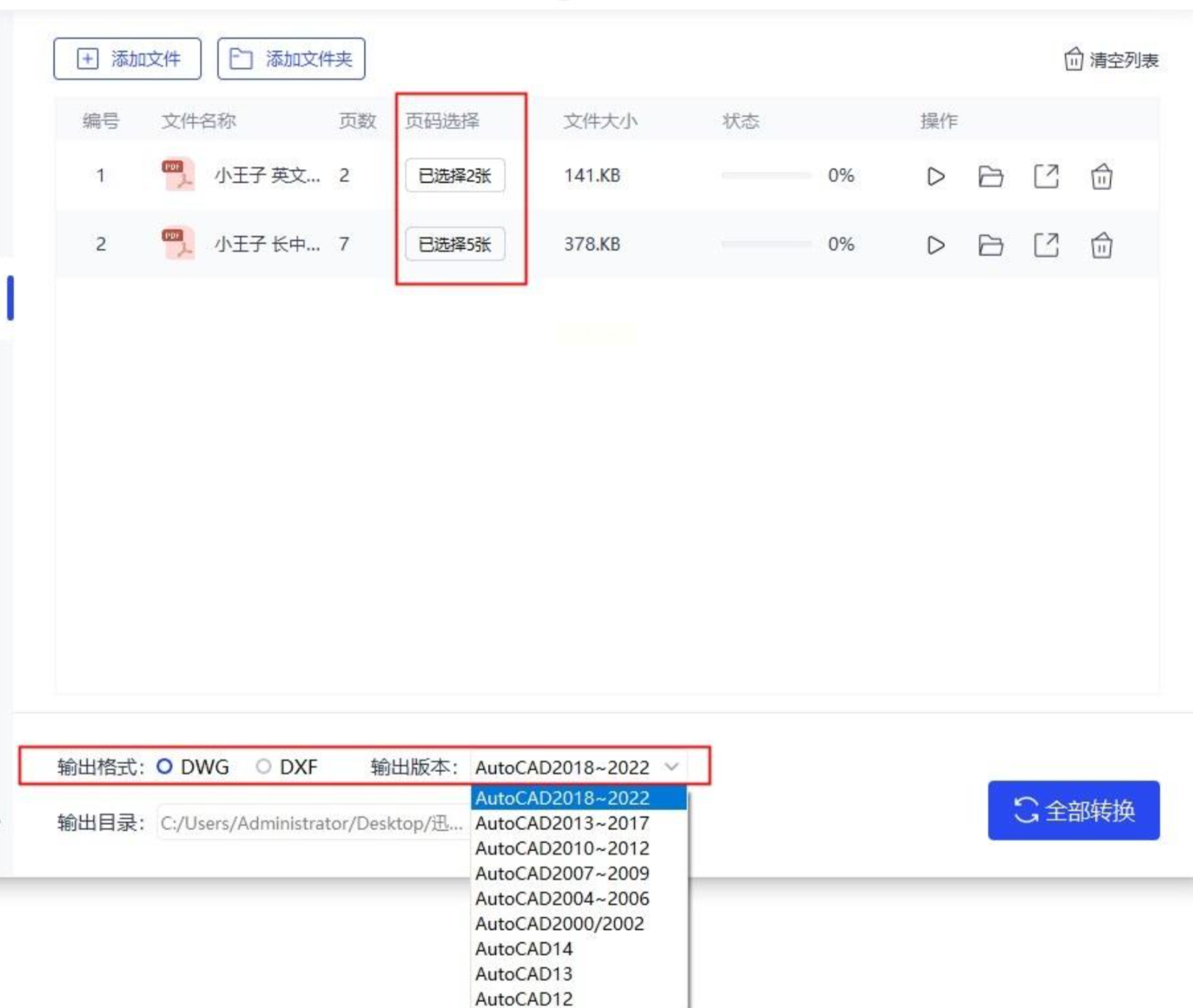

- 版本控制：可指定输出CAD版本（如AutoCAD 2016格式），避免版本兼容问题

- 页面范围：电脑端支持按页码或比例裁剪，手机端默认转换全部页面

4. 转换执行与结果导出

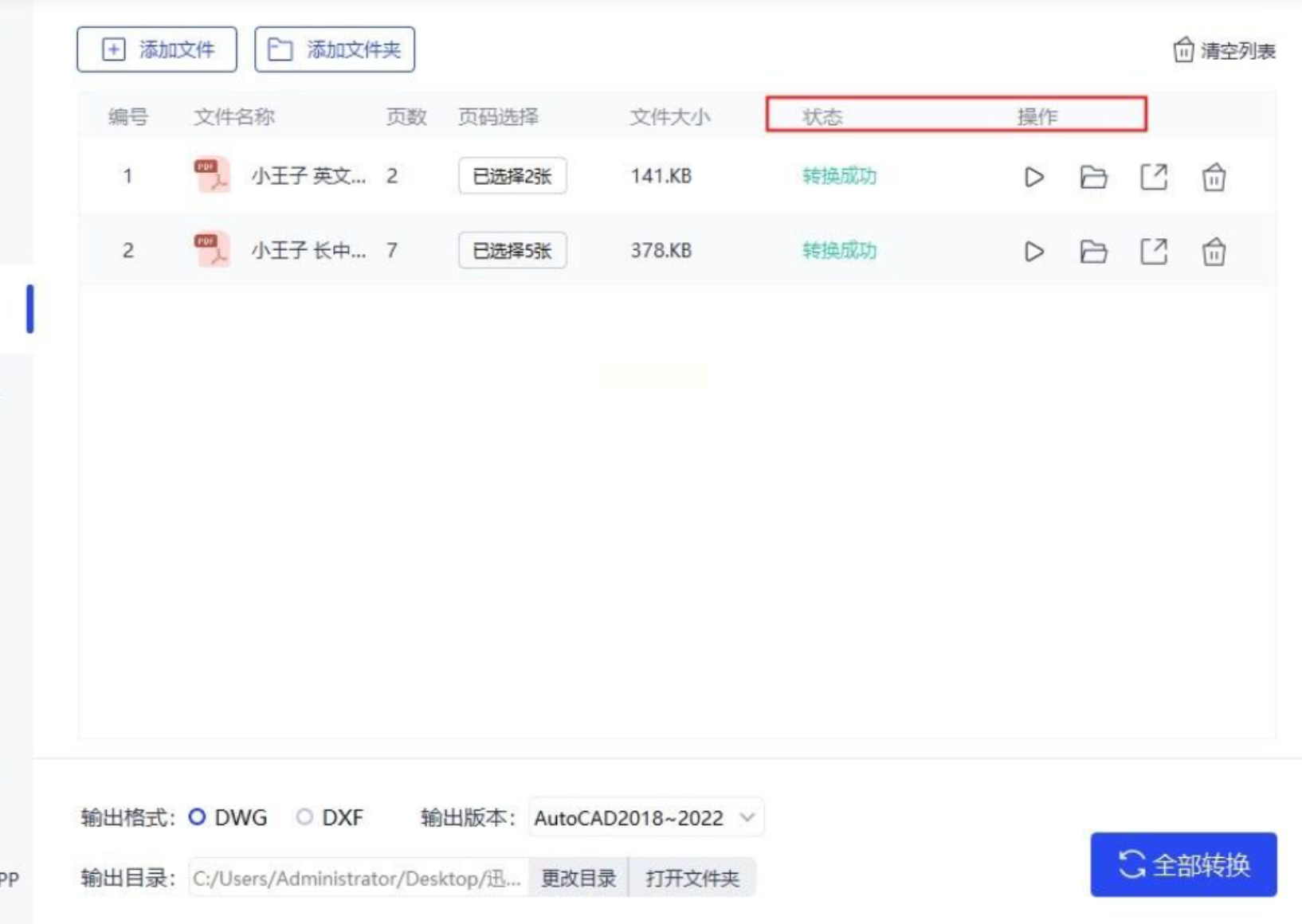

- 点击"全部转换"按钮，电脑端转换时间通常在1-3分钟（取决于文件大小）

- 转换完成后自动生成预览缩略图，点击可查看图形效果

- 导出至本地：选择"导出到文件夹"，设置目标路径，或直接分享至微信/钉钉（适合团队协作）

优势：支持手机移动端操作，操作步骤简化至3步，适合临时应急转换；提供转换进度条和完成通知功能。

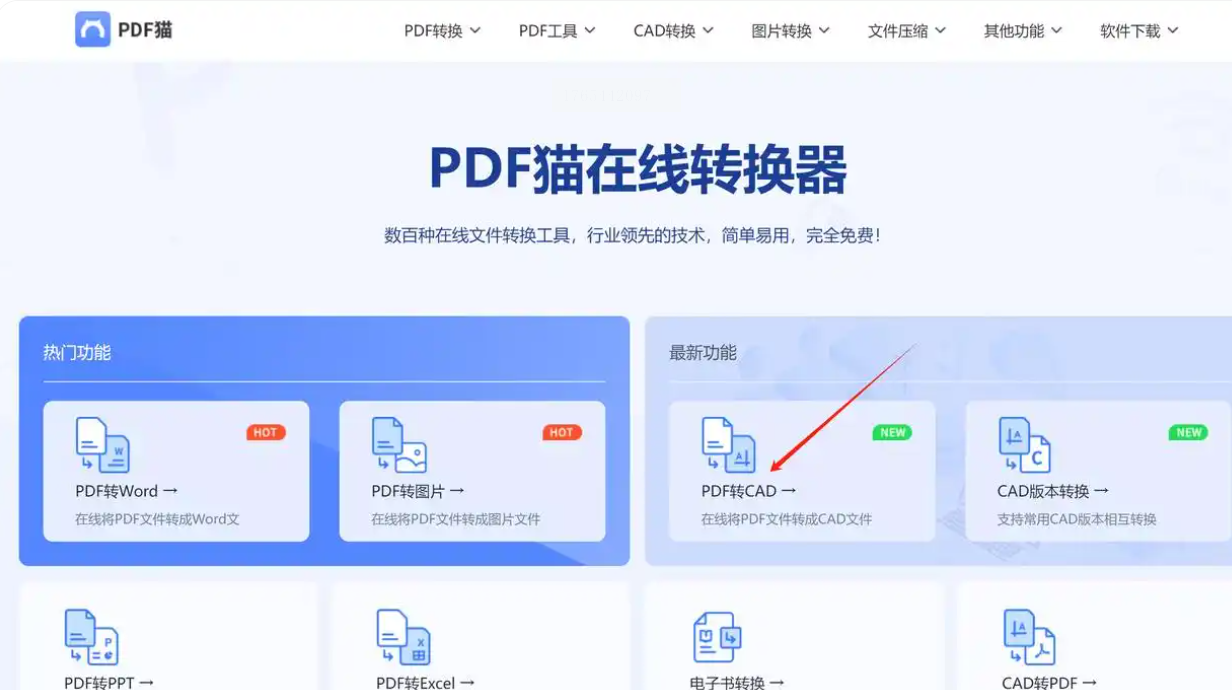

方法3：PDF猫在线转换（安全便捷版）

1. 安全访问与界面熟悉

2. 功能定位与文件上传

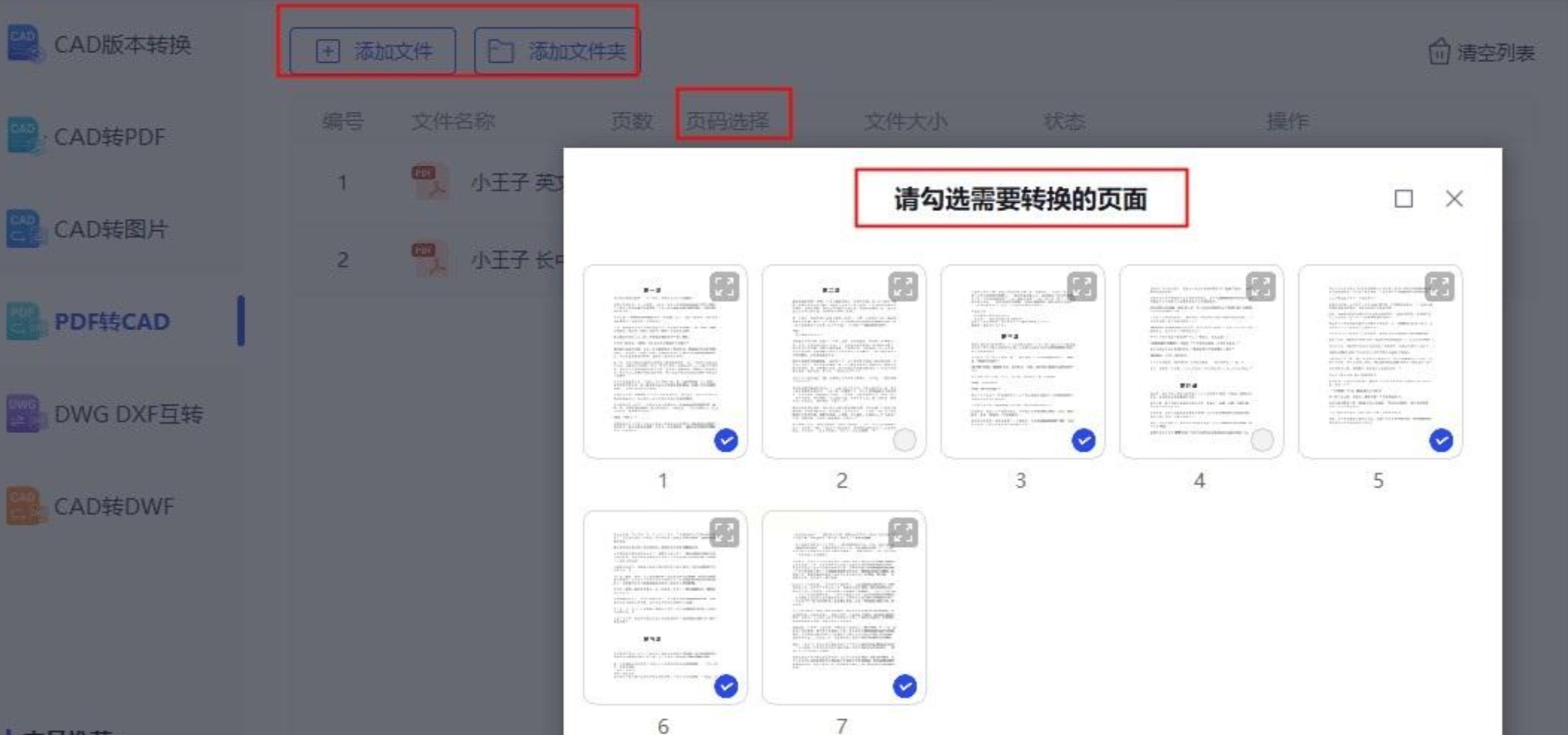

- 在首页选择"PDF工具"分类下的"PDF转CAD"，进入专用转换页面

- 点击"选择文件"按钮，支持从本地文件系统或云存储（百度云/阿里云）导入PDF

- 若PDF包含扫描件内容，可勾选"包含图像识别"选项（需额外处理时间）

3. 高级选项配置

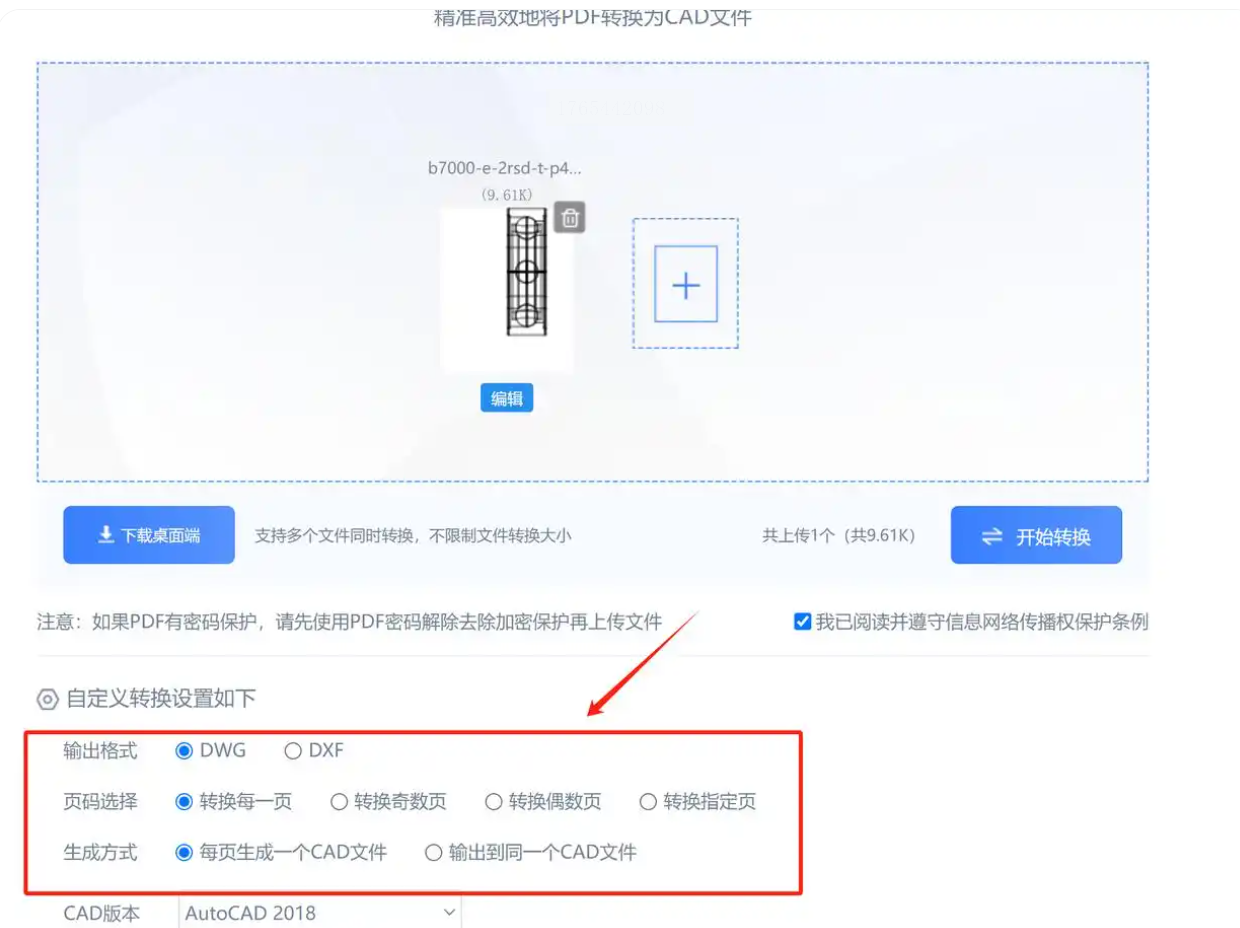

- 转换模式：选择"矢量优先"（保留原始图形）或"图像优先"（快速转换简单图形）

- 图纸设置：可设置图纸比例（如1:1保留原始尺寸）、单位（毫米/英寸）

- 隐私选项：勾选"转换后自动删除文件"（30分钟后系统自动清除），保护文件隐私

4. 转换执行与下载验证

- 点击"开始转换"后，等待进度条完成（小文件约30秒，大文件5-10分钟）

- 转换成功后显示文件大小和版本信息，点击"下载"按钮选择本地保存路径

- 建议立即检查转换后文件的打开状态，重点验证：文字识别准确性（OCR转换需特别检查）、线条是否变形、图层关系是否正确

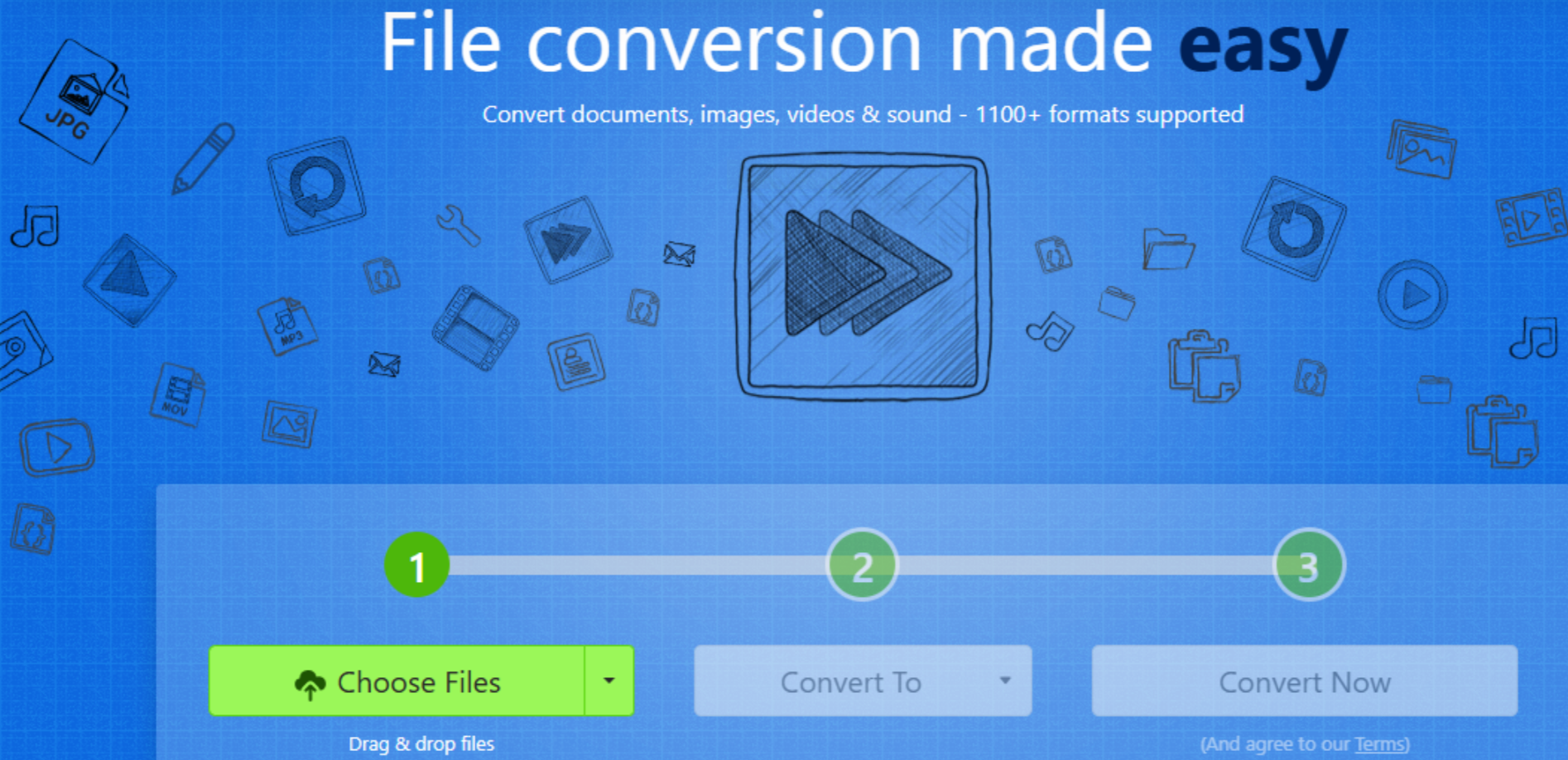

方法4：Zamzar在线转换（国际通用版）

1. 平台访问与功能定位

打开Zamzar在线转换，该平台支持300+格式互转，CAD转换支持AutoCAD 2000-2023版本。

2. 文件导入与格式设置

- 点击"Choose Files"按钮，可从本地或URL导入PDF文件（支持拖放操作）

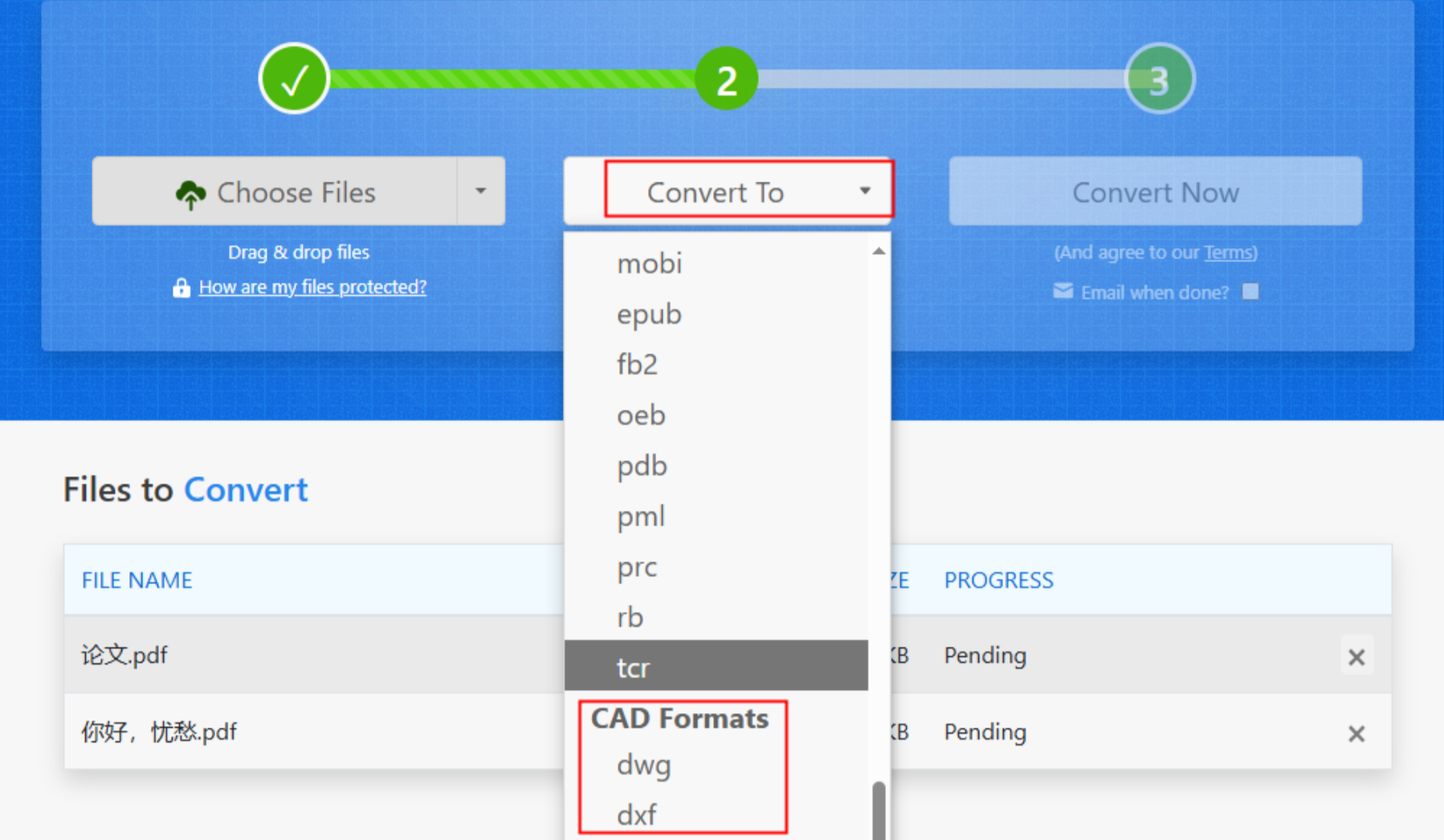

- 在"Convert To"下拉菜单中选择"CAD Formats"，展开后选择具体格式：

- DWG（AutoCAD 2007及以上）

- DXF（ASCII格式，适合跨软件兼容）

- DWF（设计Web格式，适合预览）

3. 批量转换与通知设置

- 若需批量转换，选择"Add More Files"可继续添加文件，最多支持10个

4. 安全验证与下载

- 转换完成后，系统会自动生成下载链接，有效期7天

- 建议选择"Direct Download"而非第三方存储链接，避免链接失效风险

- 对转换结果不满意可选择"Reconvert"重新转换，支持调整参数后再次尝试

建议和注意事项：

- 优先使用本地专业软件处理核心项目图纸，确保数据安全和精度

- 建立个人转换模板库，保存常用参数设置（如固定输出格式、精度等级）

- 定期备份转换后的CAD文件，避免因软件升级或系统故障导致文件损坏

无论是设计团队的专业需求，还是个人用户的日常转换，选择合适的工具和方法都能大幅提升工作效率。记住：转换质量>速度，精确验证>盲目操作，安全合规>便捷性。希望本文提供的方法能帮助您高效解决PDF转CAD的各类场景问题。
