在工程图纸协作、设计方案展示等办公场景中，CAD图纸转图片是一项高频需求。无论是将施工平面图分享给客户预览，还是把户型图插入PPT汇报，图片格式都能解决文件体积大、兼容性差等问题。但面对众多CAD版本和转换工具时，如何选择最适合的方案？本文将从用户实际需求出发，解析主流转换工具的操作流程，帮助不同场景的用户快速掌握转换技巧。

一、汇帮CAD转换器

软件名称：汇帮CAD转换器

下载地址：https://www.huibang168.com/download/L2Wb1FGBo3w8

步骤一：软件启动与功能选择

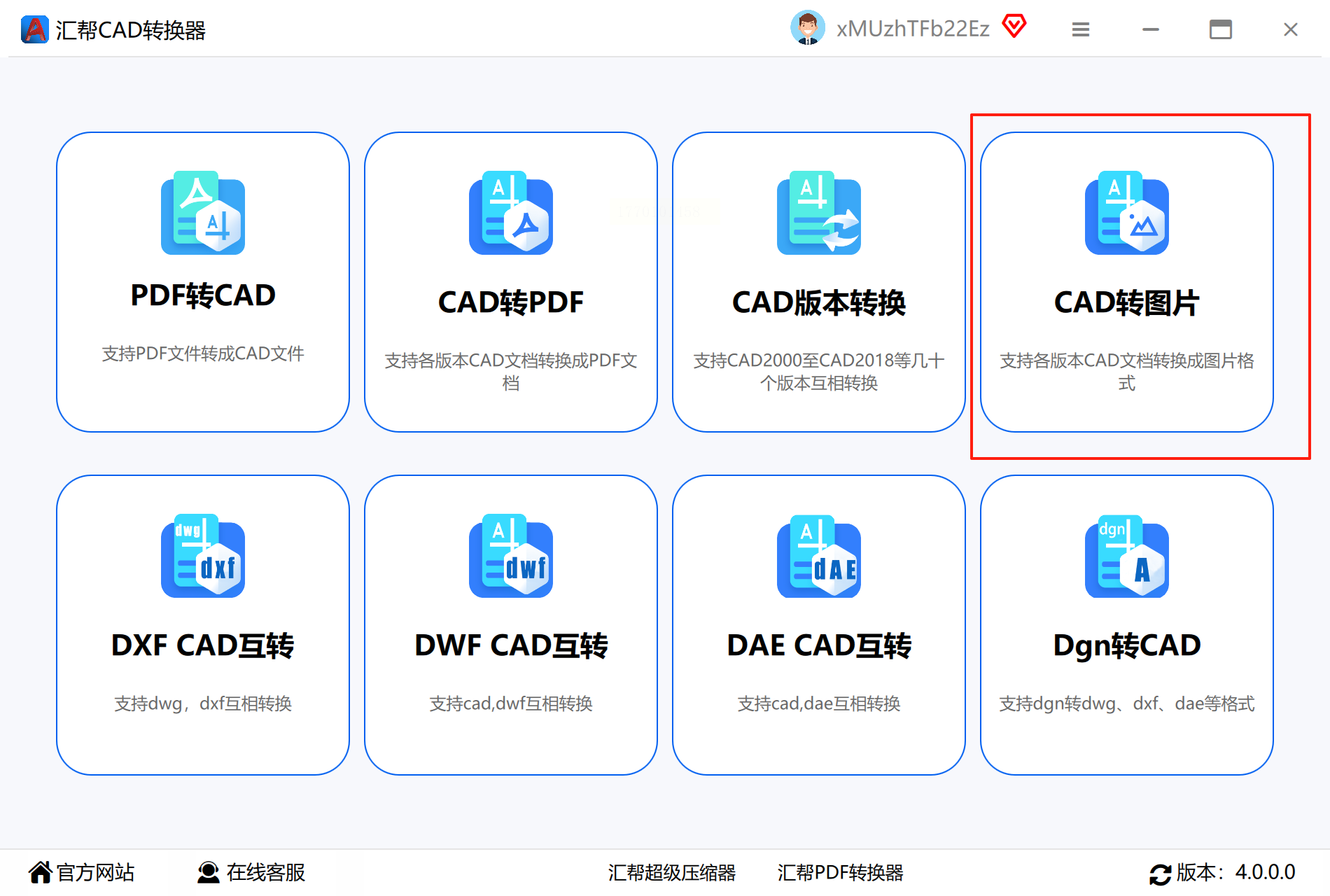

打开汇帮CAD转换器后，主界面左侧设有功能导航栏，选择"CAD转图片"模块。该功能支持AutoCAD 2004-2023全版本图纸转换，界面设计采用"一步到位"式布局，新手也能快速上手。

步骤二：文件导入与批量处理

点击界面中央的"添加文件"按钮，可通过两种方式导入CAD文件：

- 单文件导入：点击按钮后在本地文件中选择单个.dwg/.dxf文件；

- 批量导入：直接拖拽多个CAD文件至软件界面，或点击"添加文件夹"导入整批图纸。

软件支持同时处理100+文件，且导入过程中实时显示文件格式和版本信息，避免因版本不兼容导致转换失败。

步骤三：页面参数设置

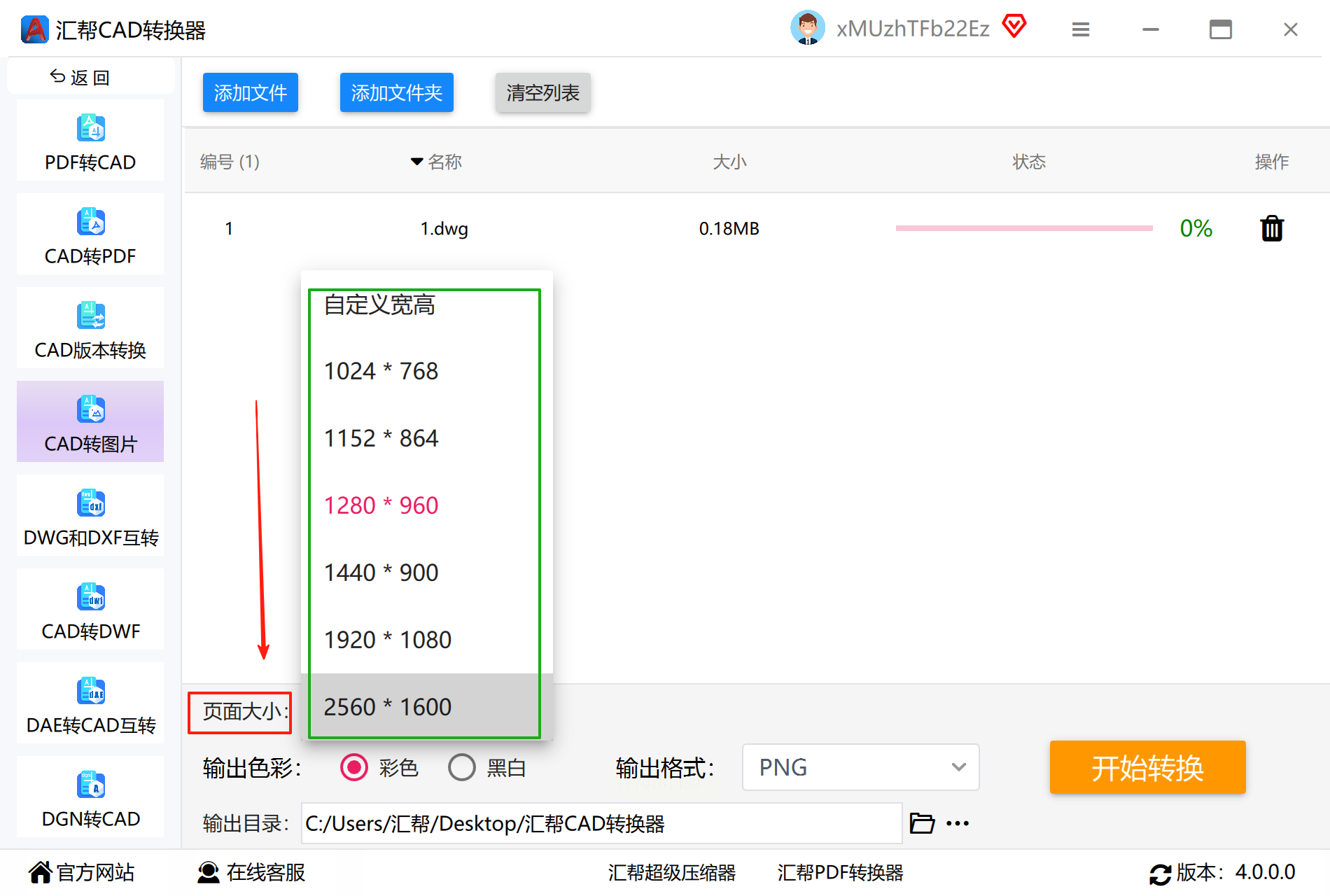

1. 页面大小：提供A0-A4标准图纸尺寸、自定义像素尺寸（如3000×4000px）及"按原图比例"三种模式。根据输出场景选择：打印用大图选A0或自定义尺寸，网页展示选1920×1080px。

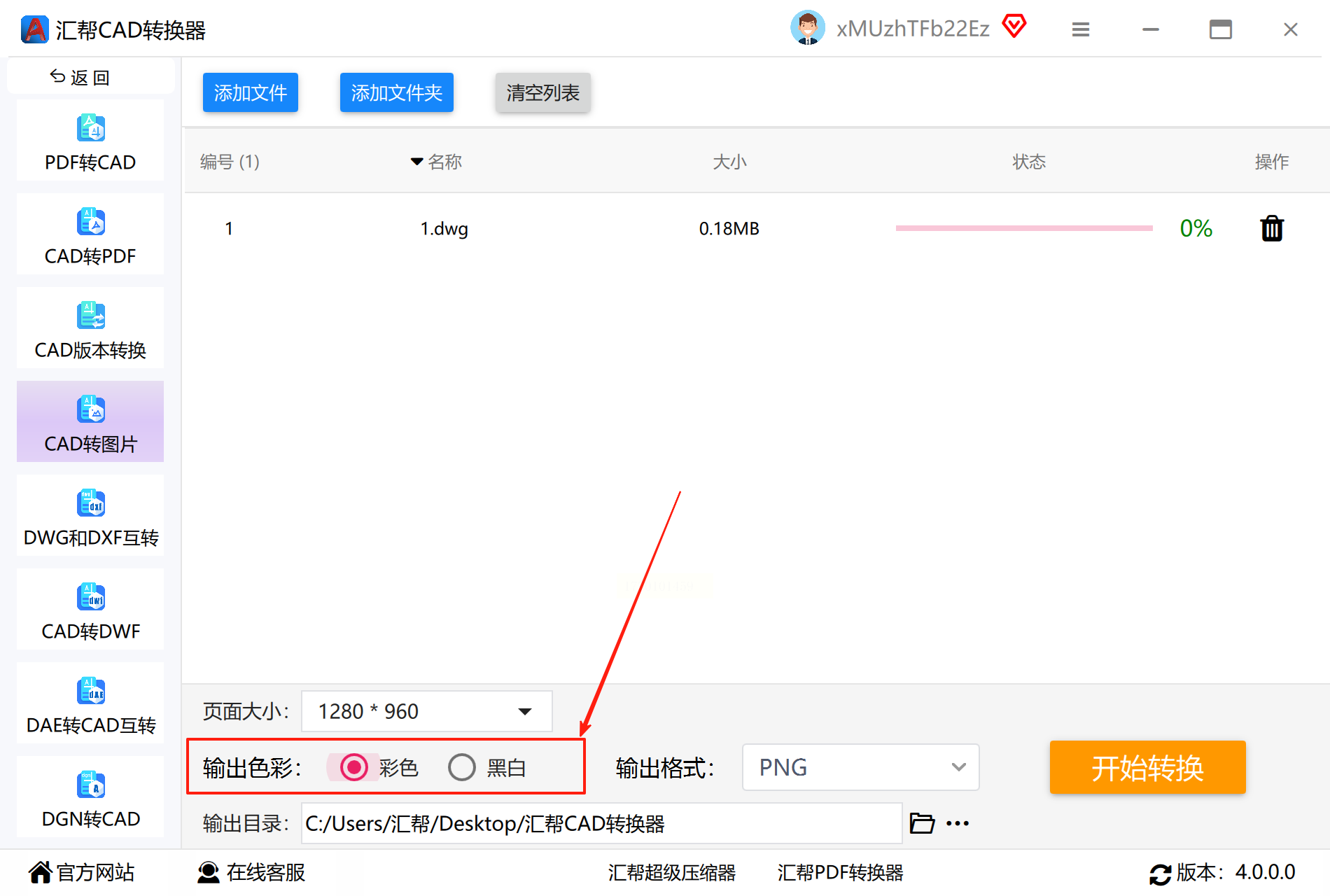

2. 输出色彩：支持"彩色"（保留原图色彩）和"黑白"（线稿图，适合工程草图）两种模式。建筑平面图建议选彩色，结构剖面图可切换黑白提高辨识度。

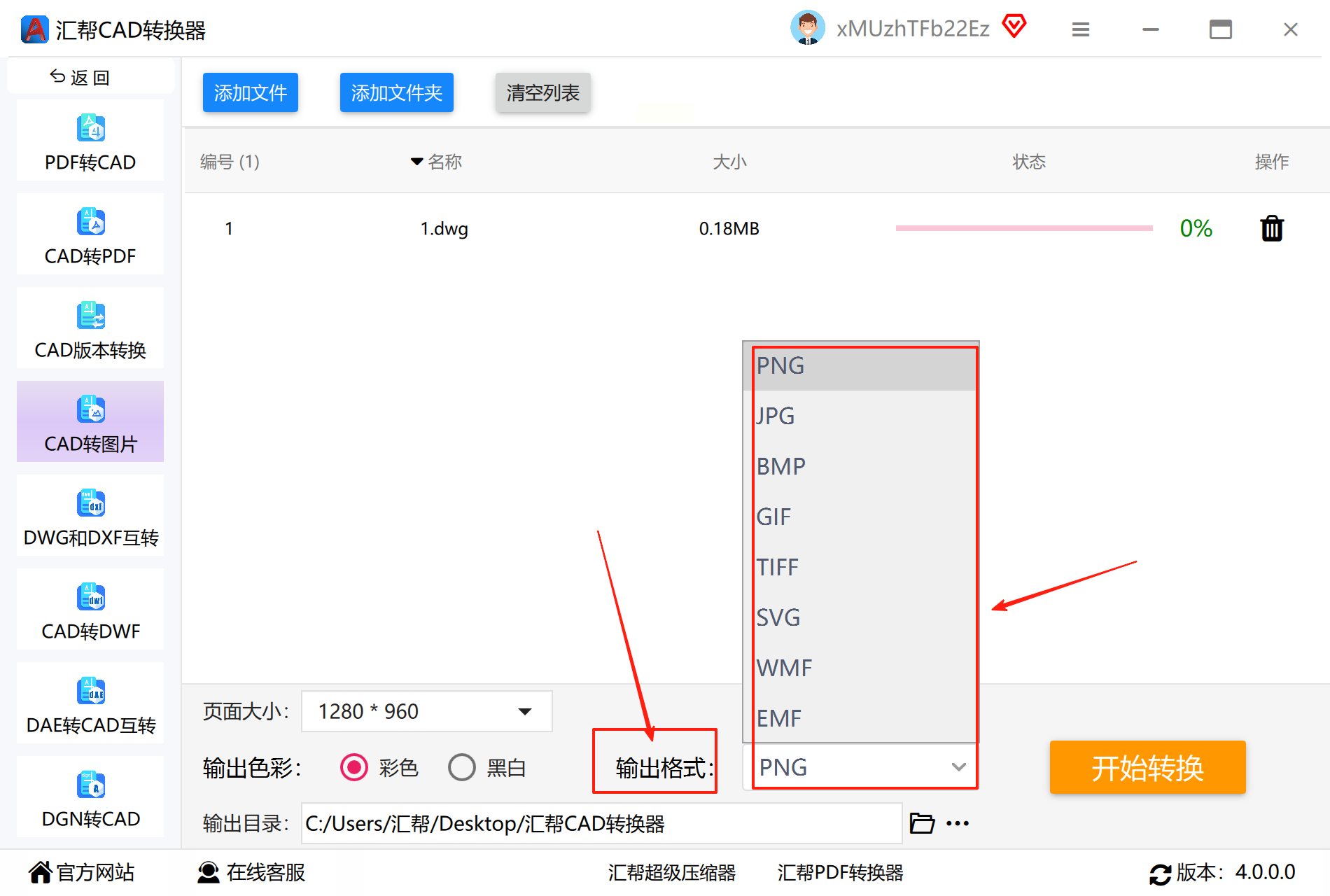

3. 输出格式：除基础JPG、PNG外，新增TIFF（高保真）、BMP（无损）等格式，满足专业打印需求。点击格式下拉框可预览各格式特性。

步骤四：路径与输出设置

1. 文件存储位置：默认保存在软件安装目录，建议点击"浏览"自定义路径，如"项目文件夹/图纸图片/2023年Q3图纸"。支持创建多层级文件夹，便于分类管理。

步骤五：高级参数优化

若需更高精度转换，可展开"高级设置"：

- 分辨率：默认300dpi（打印级），网页展示可选150dpi，节省存储空间。

- 线宽优化：勾选"增强线宽显示"可避免图纸线条模糊，适合打印输出。

- 图层过滤：通过勾选图层名称，可选择性保留或隐藏特定图层（如门窗、墙体等），减少冗余信息。

步骤六：转换执行与结果查看

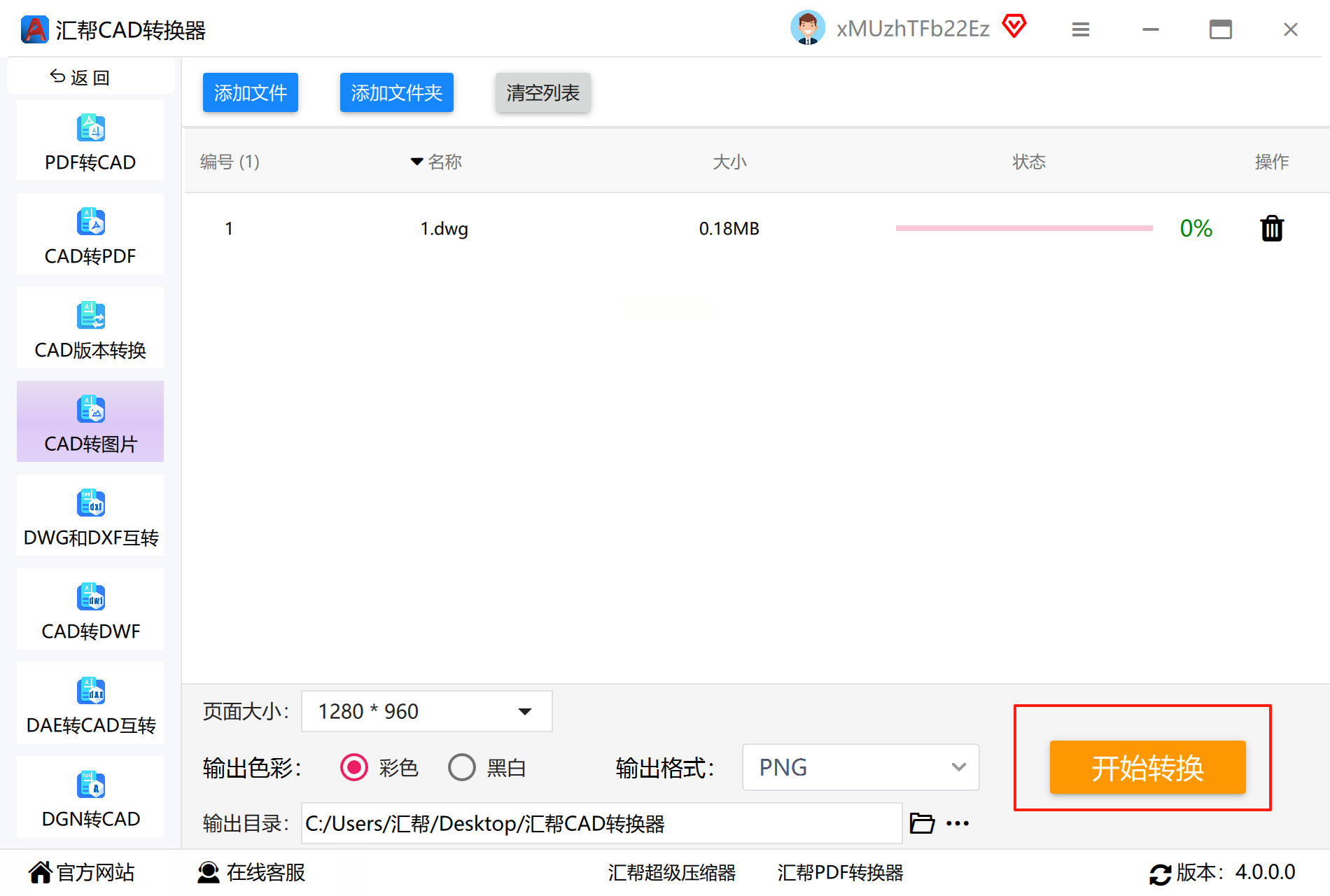

点击"开始转换"按钮后，进度条实时显示当前文件转换状态。转换完成后，可点击"打开文件夹"直接查看结果，或通过"预览"功能快速检查图片清晰度与色彩准确性。软件支持转换后自动生成缩略图预览，方便筛选不合格文件重新处理。

二、 AutoCAD原生转换

适用场景：专业图纸的高精度转换

操作流程：

1. 打开CAD软件，加载图纸后输入`EXPORT`命令；

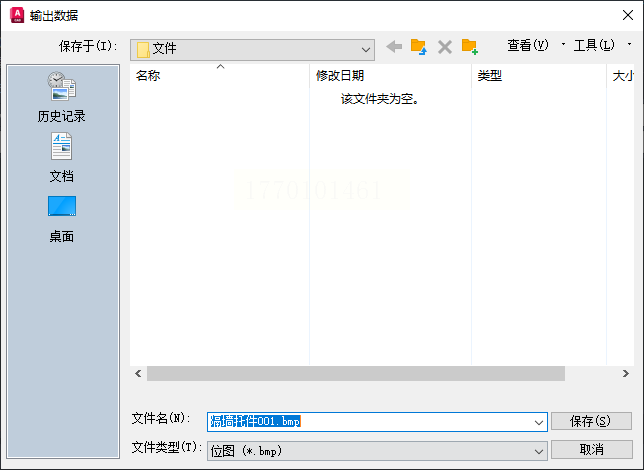

2. 在"输出数据"对话框中选择"图像"选项，格式设为JPEG/PNG；

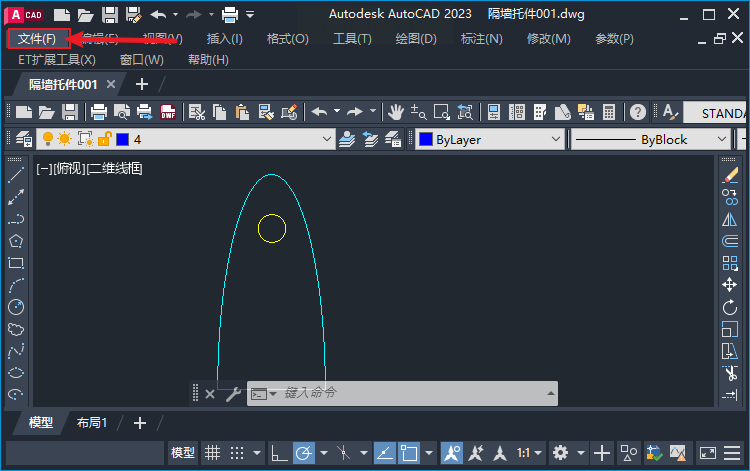

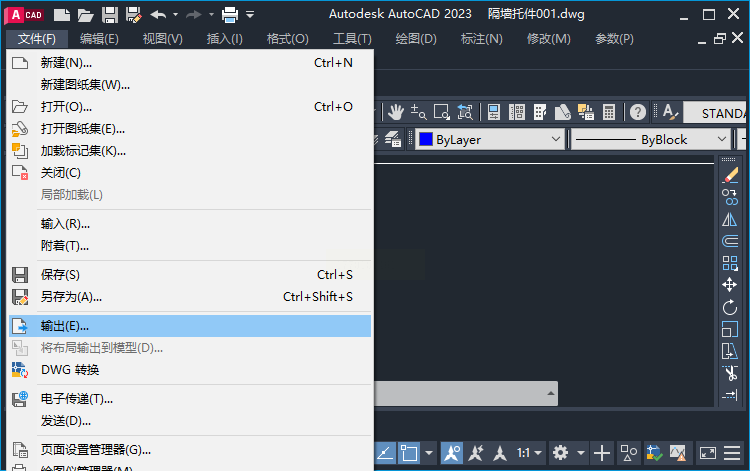

3. 点击"文件"菜单→"输出"，设置图像尺寸（建议300dpi以上）；

4. 导出时注意勾选"优化背景透明度"（PNG格式专用）。

提示：该方法需手动调整每一张图纸，适合单文件高精度需求，批量转换需重复操作。

三、彩虹办公中心（在线+本地）

适用场景：临时转换小文件，无需安装软件

操作流程：

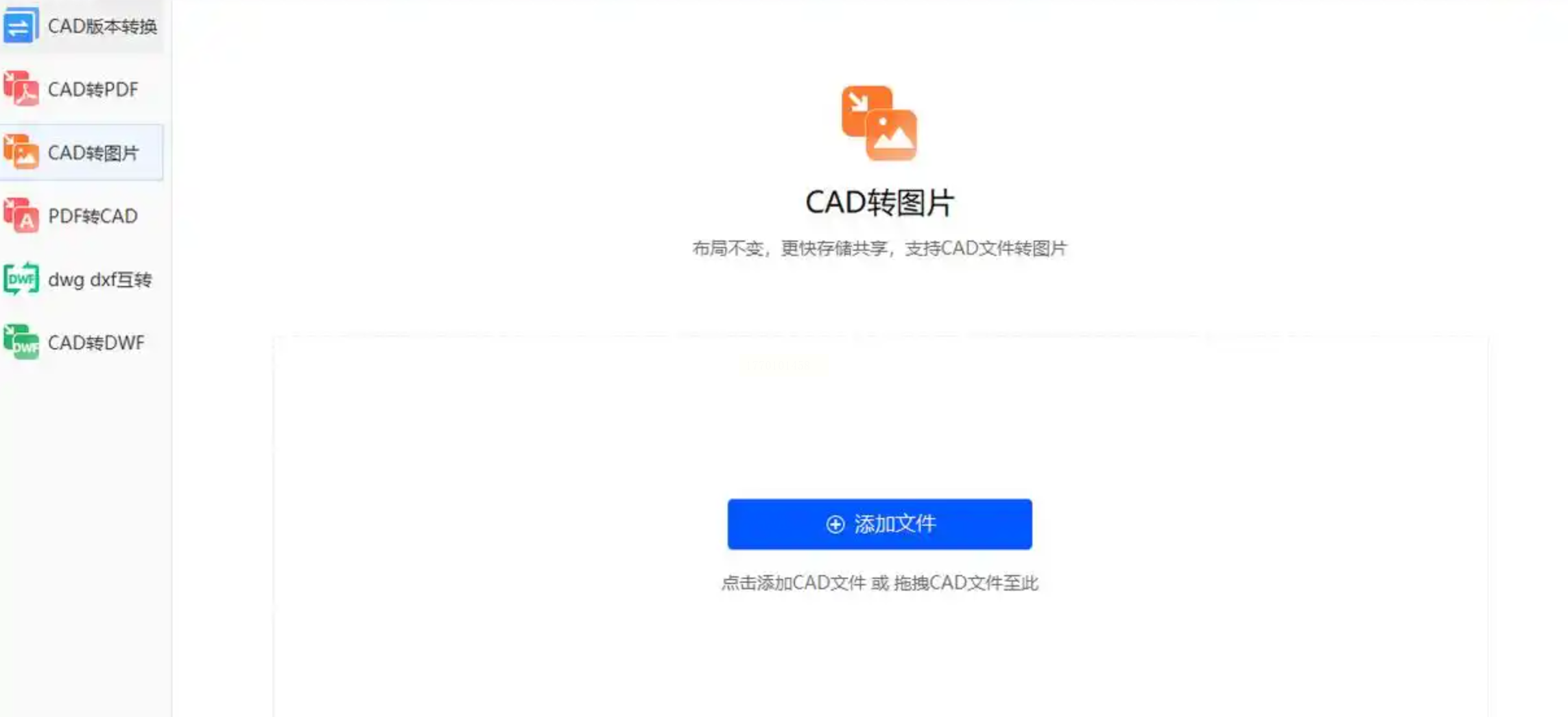

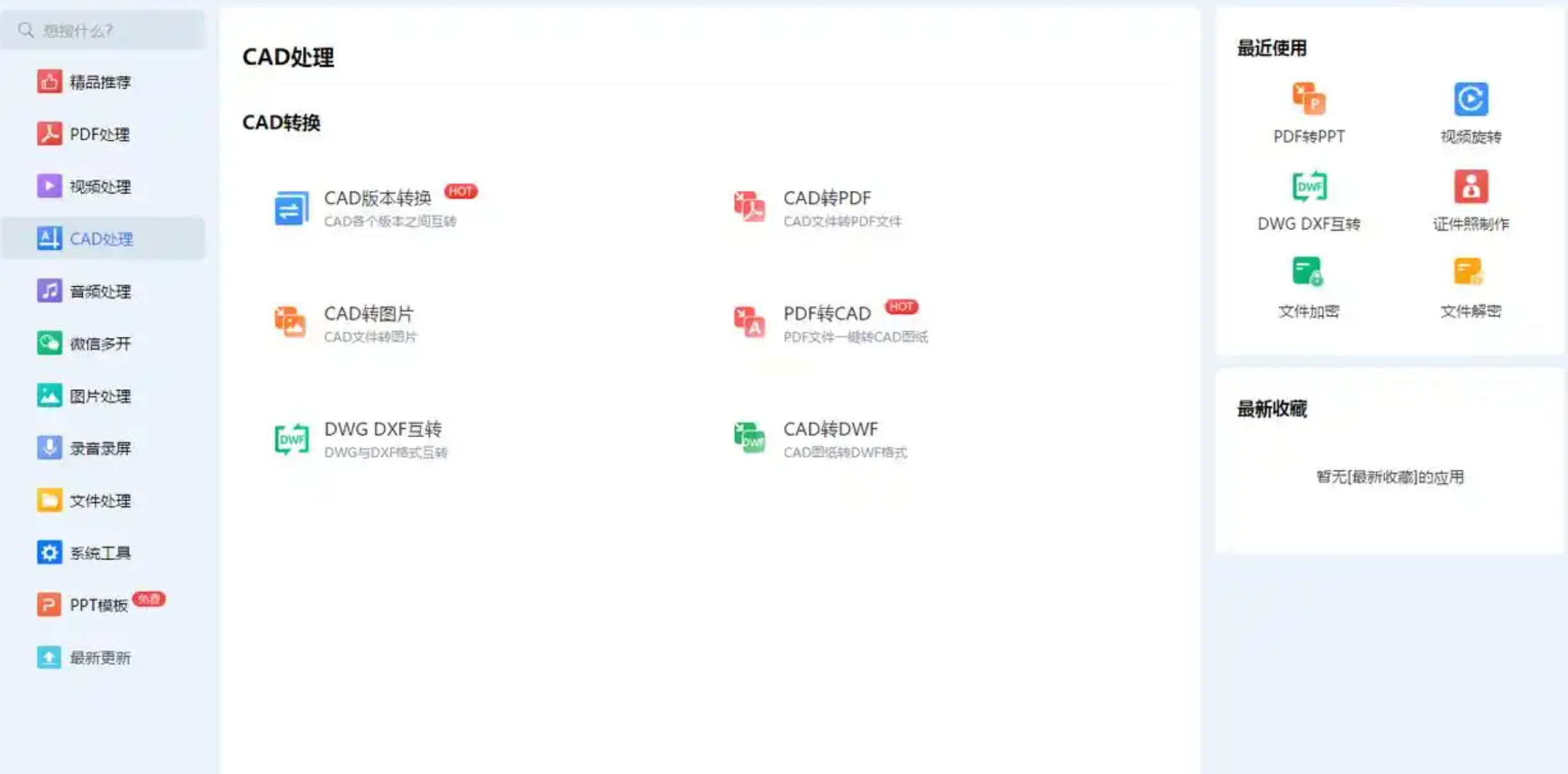

1. 登录彩虹办公中心网页版，进入"CAD处理"模块；

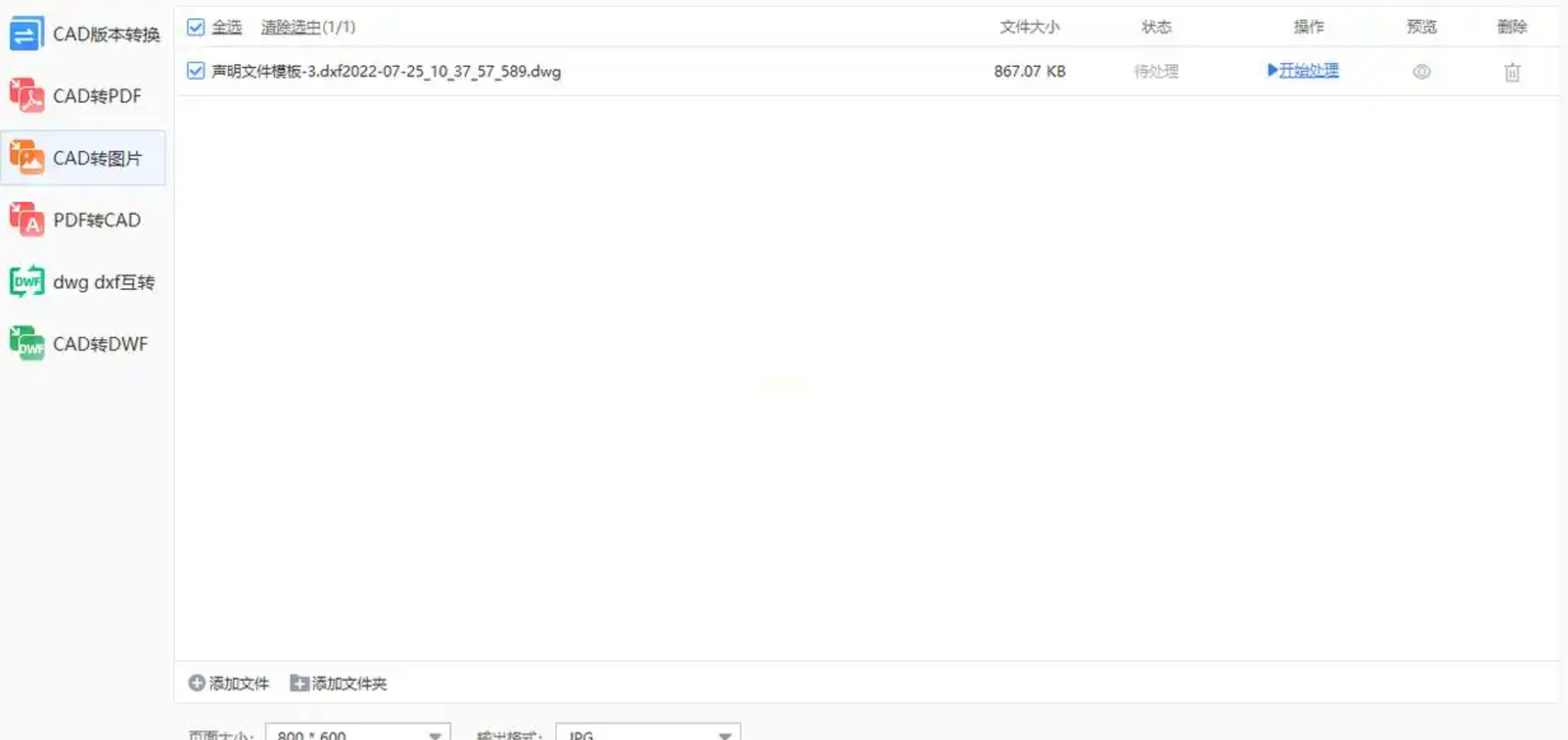

2. 点击"CAD转图片"功能，上传文件后选择输出格式；

3. 设置分辨率（72/150/300dpi），点击"开始处理"；

4. 转换完成后下载文件。

提示：在线工具不支持批量转换（≤20MB），且需注册账号，适合10MB以下文件应急使用。

转换过程中若遇错误，可检查文件路径是否含中文、图纸是否损坏，或更新至软件最新版本。如需更详细的操作视频，可在软件内点击"帮助→查看教程"获取官方指导。
