你是不是也碰到过这种情况？拿到一份PDF格式的图纸，上面线条、尺寸标得清清楚楚，可一丢进CAD软件里，它就“罢工”了，根本没法编辑。想改根线的粗细？想调个标注的数字？对不起，PDF它天生就不是干这个的。结果呢，要么你瞪着眼睛手动描一遍，费时费力；要么硬着头皮将就，可能还埋下误差的隐患。这感觉，就像给你一把锁，却不给钥匙，别提多憋屈了。

其实，把PDF图纸转换成真正能编辑的CAD文件（比如DWG或DXF），是很多工程师和设计师的刚需。但这两个格式底子不一样，直接转很容易出问题，不是线条飞了，就是文字乱了，让人头疼。所以，找到一个靠谱又省心的转换工具，就成了关键。市面上方法不少，各有各的门道。今天，咱们就抛开那些复杂的理论，直接上干货。跟着步骤走，你很快就能自己搞定转换，让PDF图纸在CAD里“活”过来。

核心工具详解：汇帮CAD转换器

软件名称：汇帮CAD转换器

下载地址：https://www.huibang168.com/download/L2Wb1FGBo3w8

首先，你得把软件请到你的电脑上。很简单，去《汇帮CAD转换器》的官方网站，找到下载链接，根据提示安装就行。整个过程很快，也没什么复杂的设置。

安装好之后，咱们正式开始。它的界面很清爽，功能一目了然，完全不用担心找不到北。

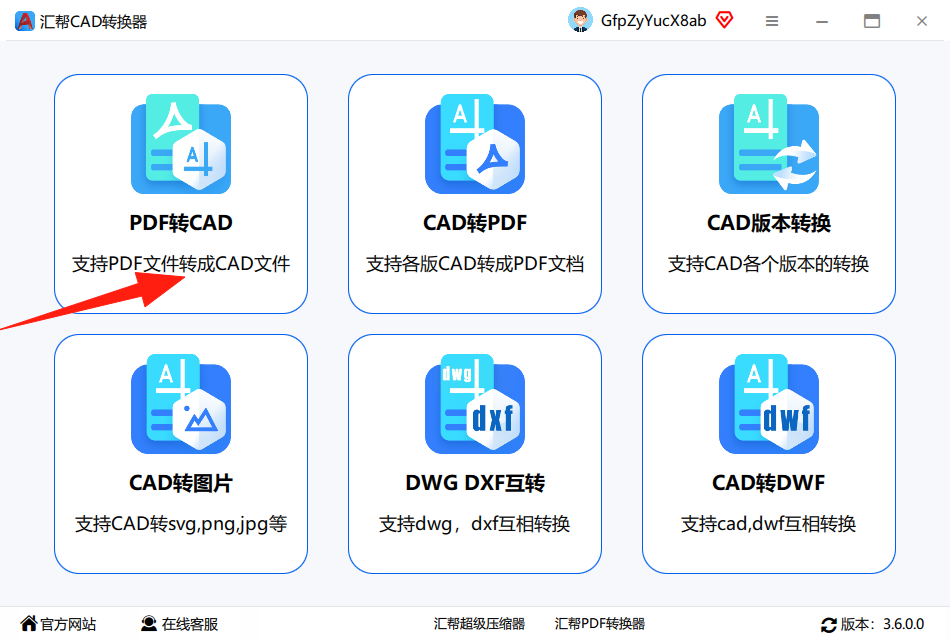

步骤一：启动软件，找准功能

双击打开《汇帮CAD转换器》。在主界面上，你会看到好几个核心功能选项。咱们今天的目标是“PDF转CAD”，所以，直接点击这个大大的按钮，进入专门的转换区域。

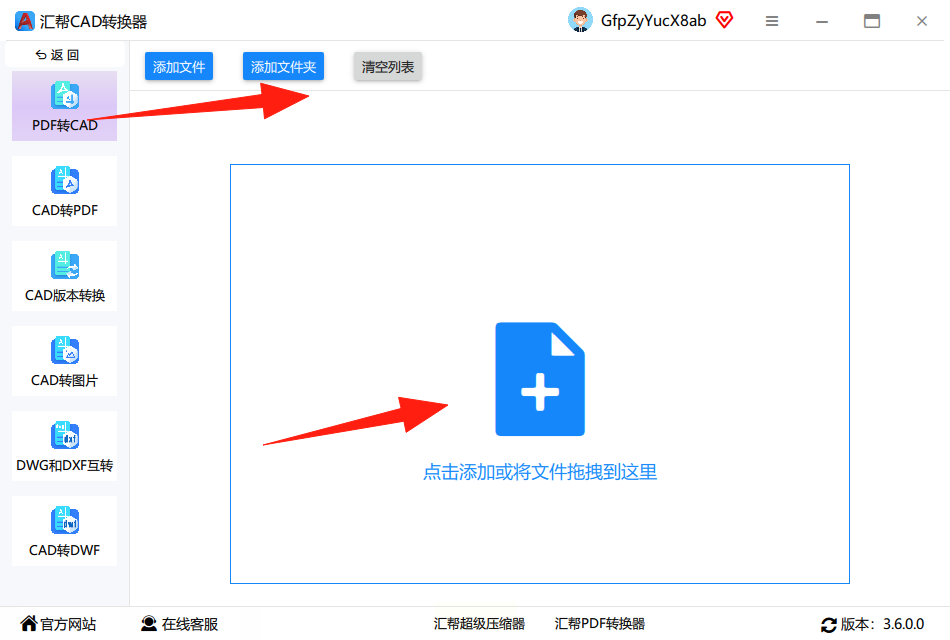

步骤二：添加文件，设定格式

现在，界面分成了左右两部分。左边，是让你选择输出格式的，DWG和DXF这两种CAD常用格式都在那里，任君挑选。右边，就是添加文件的地方了。你可以点击“添加文件”按钮，从文件夹里选择你的PDF图纸；更爽快的方法是，直接鼠标点住PDF文件，把它拖拽到这个区域里，松手就行。软件支持一次性添加多个文件，批量处理效率更高。

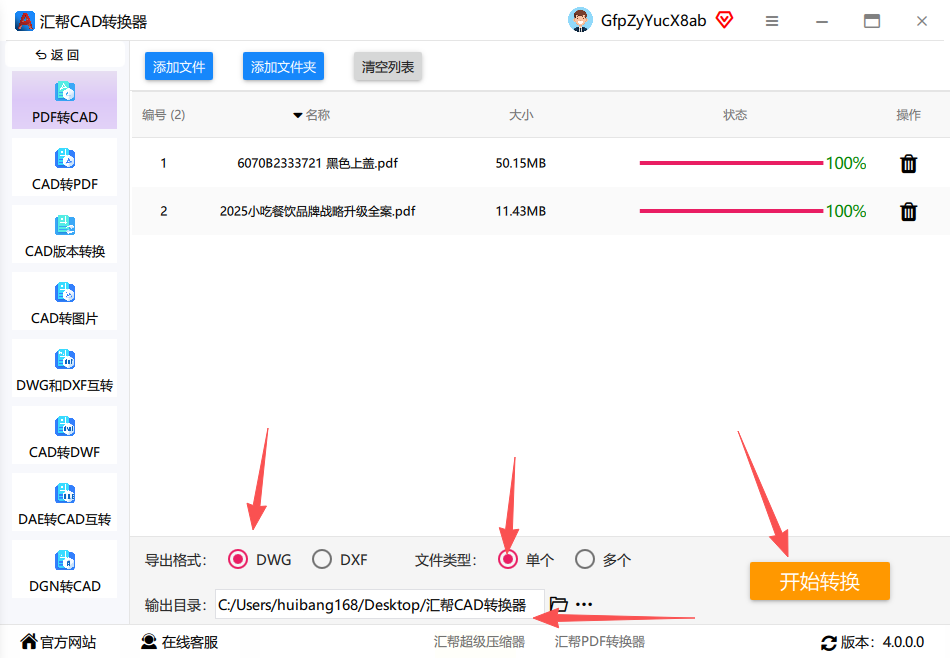

步骤三：调整设置，开始转换

文件添加成功后，它们会整齐地列在下方。在这里，你可以为每个文件单独选择想要转换成的格式（DWG或DXF），也可以统一设置。接着，最关键的一步来了：设置“输出目录”。说白了，就是告诉软件，转换好的CAD文件你想让它存到电脑的哪个位置。点击“浏览”，选个你容易找到的文件夹就行。如果懒得选，软件会默认保存到桌面。一切准备就绪，检查一下格式和保存路径都没问题，那就大胆地点击右下角那个醒目的“开始转换”按钮吧。

步骤四：查看结果，大功告成

点击之后，转换进度条会跑起来。速度取决于文件大小和复杂程度，一般很快。转换完成后，软件会有提示。你只需要打开刚才设置的输出文件夹，就能看到新鲜出炉的DWG或DXF文件了。原来的PDF源文件还好端端地待在原处，丝毫未动，而全新的、可以被CAD软件打开并自由编辑的图纸已经生成。整个过程，是不是比想象中简单多了？

这里必须多提一句，用《汇帮CAD转换器》处理文件，你完全可以放心。它的转换过程是在你本地电脑上完成的，所有数据都在你自己的机器里跑，不会上传到任何陌生的服务器。这意味着，你的设计图纸、工程资料不会有内容泄露的风险，安全性和私密性有保障，用起来更踏实。

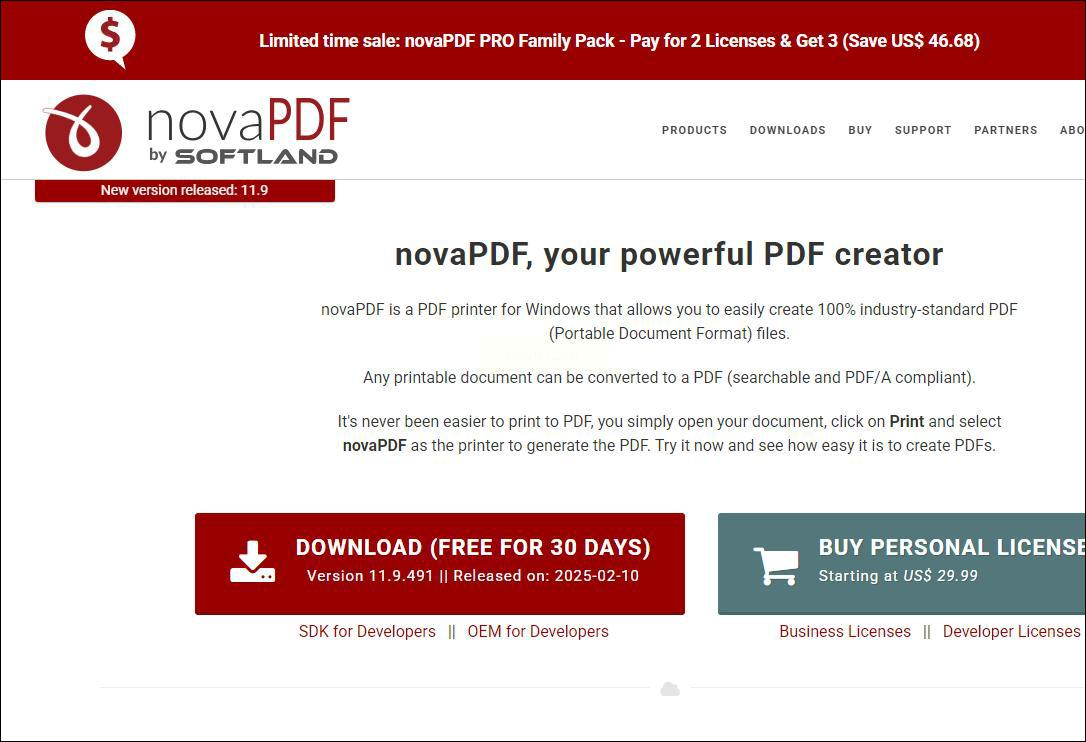

其他方法参考：NovaPDF

除了《汇帮CAD转换器》，像NovaPDF这样的专业PDF软件也能完成类似任务。它功能比较全，在转换时对图纸细节和精度的保持也做得不错。操作上，通常是先打开软件，导入PDF文件，然后在菜单里找到“转换”或类似选项，选择“转换为CAD”，设置好保存位置后执行即可。这也是一种可行的思路，大家可以根据自己的使用习惯和软件获取的便利性来选择。

常见问题解答

* 转换后的CAD文件，为什么有些线条不连续或文字乱了？

这通常是因为原始PDF文件本身的问题。如果PDF是由图片生成的（比如扫描件），而不是由真正的CAD图纸导出，那么软件识别起来就会困难，容易出错。尽量使用由矢量数据导出的PDF文件进行转换，效果会好很多。

* 软件能转换加密的或者有密码保护的PDF吗？

一般来说，需要先去除PDF文件的密码保护或权限限制，才能进行正常的转换操作。转换软件通常无法直接处理加密内容。

* 转换出来的DWG文件，用高版本CAD能打开，用低版本打不开怎么办？

有些转换工具允许你在输出时选择CAD文件的版本格式（如AutoCAD 2007格式、2010格式等）。如果你需要兼容老版本的CAD软件，可以在转换设置中留意并选择较低的保存版本。

* 批量转换很多文件时，软件会卡顿吗？

处理大量文件或特别复杂的图纸时，对电脑性能有一定要求，转换时间也会相应增加。建议分批处理特大文件，并确保电脑有足够的内存空间。

好了，方法都在这儿了。从被一份PDF图纸卡住脖子，到轻松把它变成任你修改的CAD源文件，中间差的可能就是一个合适工具和一套清晰步骤。

无论是工程设计、建筑制图，还是日常学习交流，当你能流畅地在不同格式间迁移数据时，工作的主动权就更多地回到了自己手里。希望这篇教程里梳理的步骤和思路，能切实地帮你扫清一些障碍。下次再遇到顽固的PDF图纸，不妨试试看，也许几分钟后，你就会收获一份可以自由发挥的全新CAD文件。技术的便利，本该如此简单直接。
