很多人在CAD里完成图纸绘制后，会面临一个现实问题：甲方不用CAD软件，客户要看JPG预览图，汇报PPT里也需要插入位图。直接截图发过去，线条发虚；用打印机转PDF再导图，又嫌步骤太繁琐。cad怎么导出图片 这件事，看起来简单，实际操作中却有不少值得注意的细节。
方法一：使用汇帮CAD转换器（本地批量处理）
汇帮CAD转换器是一款专注CAD文件格式转换的工具，它不需要依赖浏览器环境，转换过程不受网络波动影响。
具体操作流程如下：
步骤1. 打开软件，在主界面选择“CAD转图片”功能模块。
步骤2. 点击【添加文件】或【添加文件夹】导入需要转换的CAD图纸文件。也可以直接将文件拖拽到软件窗口内，软件支持批量导入操作。

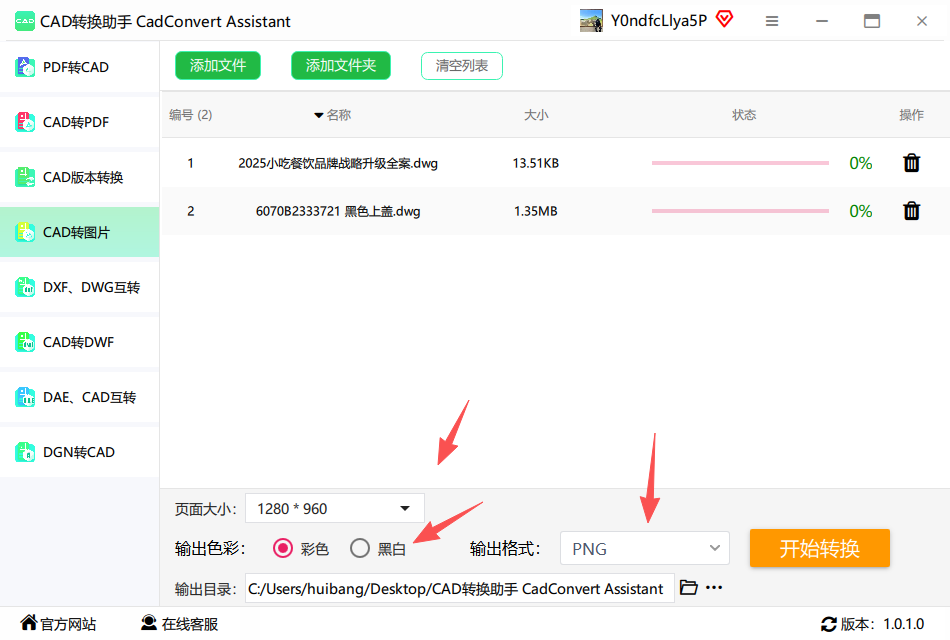

步骤3. 文件加载后，在右侧设置区调整输出参数：
- 页面大小：可以设置为A4、A3等标准尺寸，或者自定义像素尺寸。
- 输出格式：这里以JPG为例，也支持PNG等格式。
- 输出色彩：根据用途选择彩色或黑白模式。
- 透明背景：如果导出PNG格式，勾选此项可生成透明底图。
步骤4. 点击【开始转换】按钮，等待进度条走完，输出目录会自动打开，就能看到生成的JPG图片了。
这类本地软件的优势在于批量处理能力——比如一栋楼的施工图可能有几十张，一次性全部添加，统一设置参数，转换效率比一张张截图高出不少。

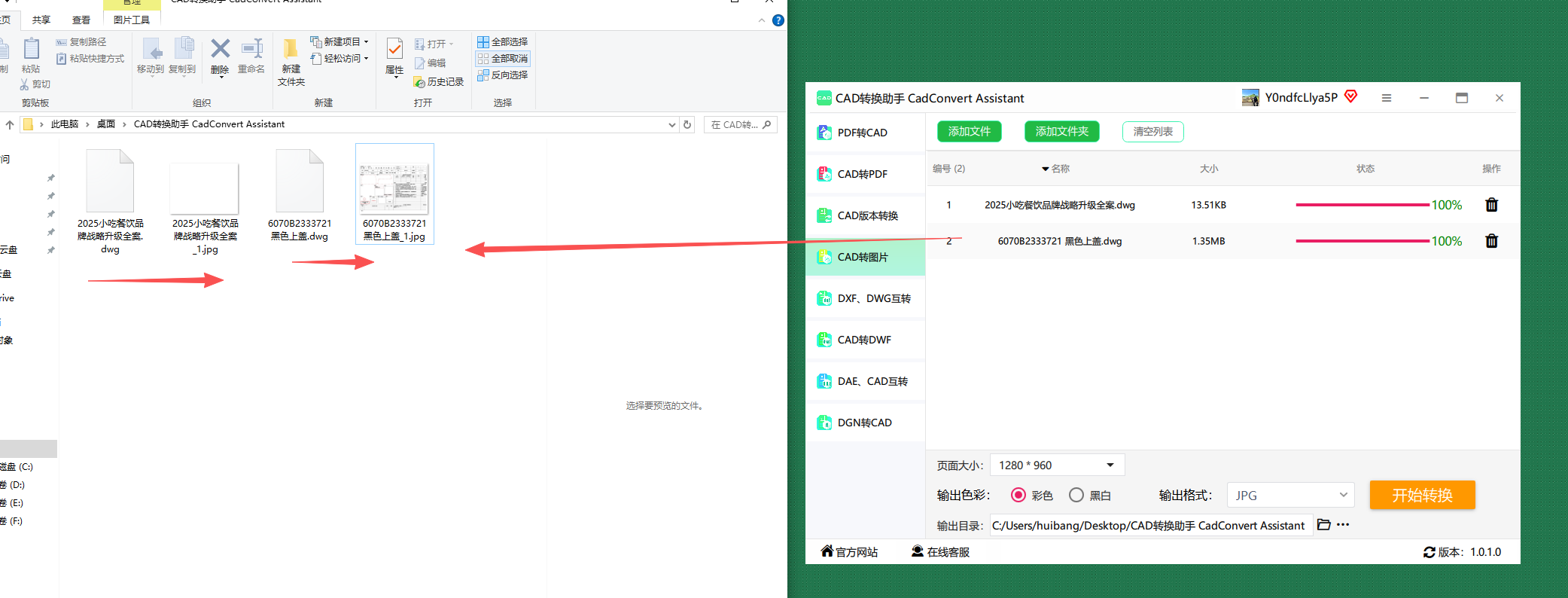

方法二：使用CAD转换助手（界面直观）
CAD转换助手同样是一款桌面端工具，它的界面布局比较简洁，左侧是功能选择区，右侧是文件上传区，也支持批量拖拽文件。
操作要点：
步骤1. 打开软件，选择“CAD转图片”功能。
步骤2. 将CAD文件拖入右侧上传区域，或点击添加文件按钮，支持同时导入多个文件。

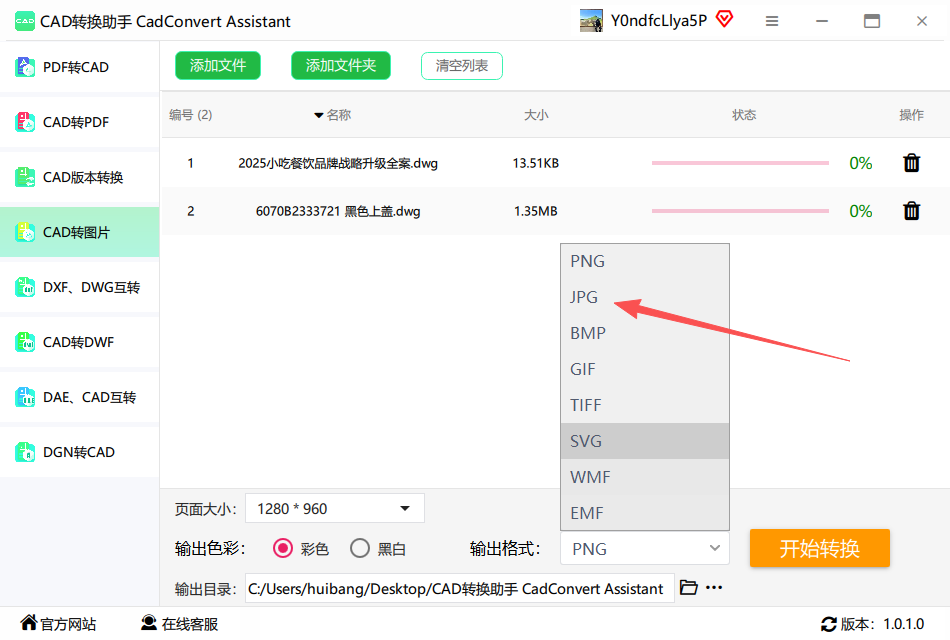

步骤3. 在下方设置区域选择输出格式为JPG，系统也支持其他格式输出，按需调整即可。

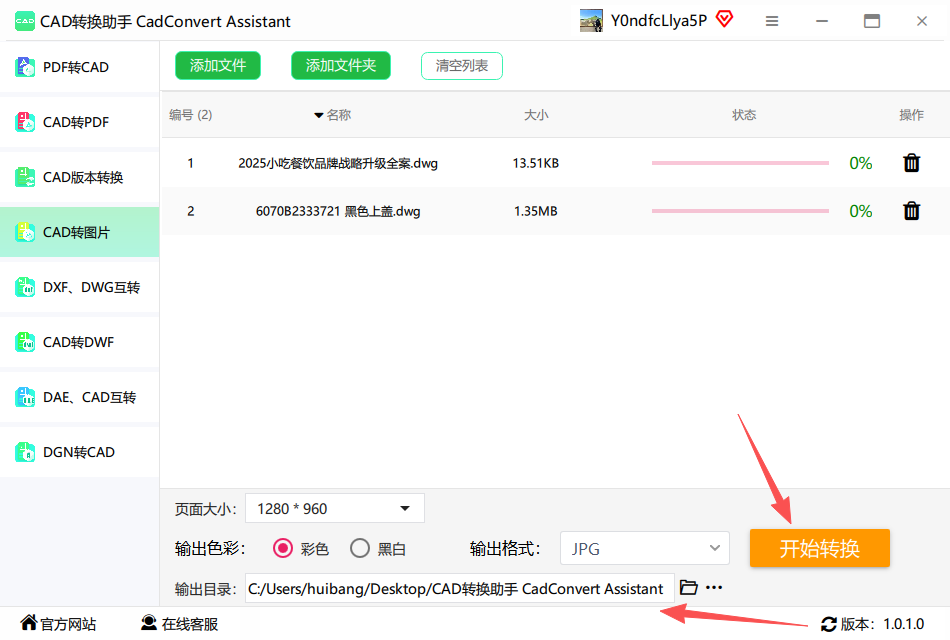

步骤4. 指定输出目录后，点击【开始转换】。任务完成后，在输出文件夹中查看图片文件。
这款软件在转换时会将原始文件自动备份到指定位置，避免源文件被误操作覆盖。
方法三：使用SolidWorks导出（三维模型渲染）
如果你使用的不是AutoCAD，而是SolidWorks这类三维设计软件，另存为功能同样能生成JPG图片。
适用场景： 三维模型需要以特定视角展示渲染效果时，可以利用SolidWorks的视图调节能力来获取满意画面。
操作流程：
步骤1. 在SolidWorks中打开模型或工程图文件，调整好视图方向和缩放比例。
步骤2. 在工程图模式下，检查图纸布局是否完整；如果是三维模型，点击“视图”菜单下的“显示样式”，选择需要的显示模式（如带边线上色、消除隐藏线等）。
步骤3. 点击“文件” -> “另存为”，在保存类型下拉列表中选择“JPEG Image”（或JPEG文件）。
步骤4. 在输出的设置界面中，对图片分辨率和质量参数进行调整，确认后保存即可。
这种方式比较适合机械设计领域，导出的图片自带渲染效果，视觉表现力强。
方法四：在线转换工具（轻量快捷）
如果只是偶尔转换一两张图纸，不希望安装额外软件的，可以试试在线平台。
Zamzar 是老牌在线格式转换站点。浏览器打开后，上传CAD文件，在“Convert to”处选择JPG格式，点击“Convert Now”，系统自动完成转换，完成后下载即可。需要注意的是，免费账户通常有文件大小限制。
ShareCAD 的定位更偏向在线预览，它支持跨平台查看二维和三维CAD文件。用户上传图纸后，可以直接在浏览器中预览，再通过浏览器截图功能或系统截图工具截取需要的部分保存为图片。这种方式适合只需要图纸某一块区域的场景。
91AI工具 整合了多种格式转换功能，在“CAD转换”分类下找到“CAD转图片”，上传单个文件后可以设置背景颜色和输出像素，确认后等待转换完成。
在线工具的优点是免安装、跨平台，但涉及敏感图纸时需要注意上传隐私风险；大文件传输速度也受制于网速。
方法五：通过WPS右键菜单转换
对于已经安装了WPS Office的用户，它本身也集成了CAD转图片的能力，适合紧急情况下的快速处理。

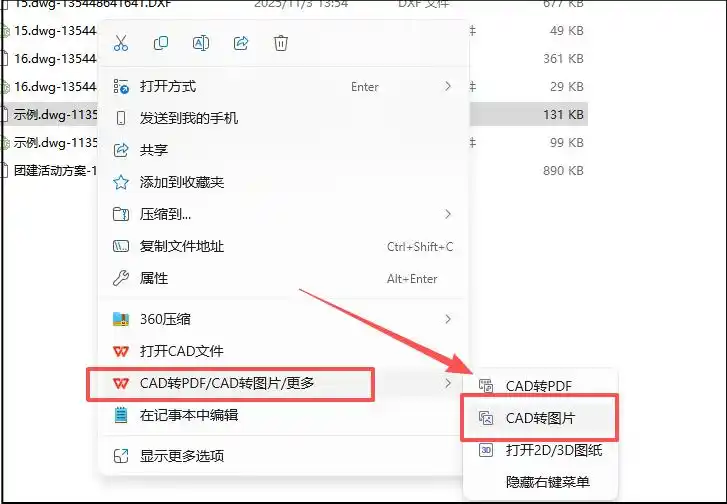

操作方式： 在文件夹中右键点击CAD文件，在菜单中找到【CAD转图片】选项。点击后会弹出设置窗口，选择需要的输出图片格式（支持JPG、PNG），点击【确定】即完成转换。操作入口短平快，不需要打开CAD软件本身。
如何选择合适自己的方案
在弄清楚了多种cad怎么导出图片的方法之后，可以直接看结论：
- 如果是大量图纸需要处理，或者图纸涉及公司内部资料：使用本地软件更稳妥，汇帮CAD转换器在批量处理方面体验较好，参数设置也足够细致。
- 如果是三维渲染图输出需求：直接用SolidWorks自带的另存为功能即可，不需要额外安装工具。
- 如果只是偶尔转一张图，且不涉及隐私信息：在线转换工具（如Zamzar）和WPS右键菜单，都是上手成本较低的选择。
- 如果截图时需要频繁调整视角：ShareCAD这类在线预览工具配合截图功能反而更灵活。
所以，cad怎么导出图片 并没有一条绝对适合所有人的路径。重点是先明确自己的使用场景——需要批量操作还是单张应急、对清晰度要求多高、图纸是否涉及保密数据——再决定具体选择哪种方式。另外，在导出JPG时建议将分辨率设置为较高的数值，线条宽度调整到合适的比例，这样图片放大后也不会出现明显的锯齿现象。
