如何把pdf转cad图纸？5个零成本妙招，告别图纸乱码烦恼

你有没有被这种情况气到想摔电脑？上周我同事小王，客户半夜发了个PDF图纸过来，第二天要改几个关键尺寸，结果打开CAD一看，PDF里的线条都是乱码！重画吧，客户给的参考数据全在里面，重新画要3天不说，还容易把原设计方向搞错。原来pdf转cad没找对方法，真的太耽误事了。

其实啊，pdf转cad根本不用花大价钱买软件，今天我把压箱底的5个小妙招全分享出来，都是我在设计院实习时偷偷学的，每个方法亲测能用，零成本搞定图纸转换！

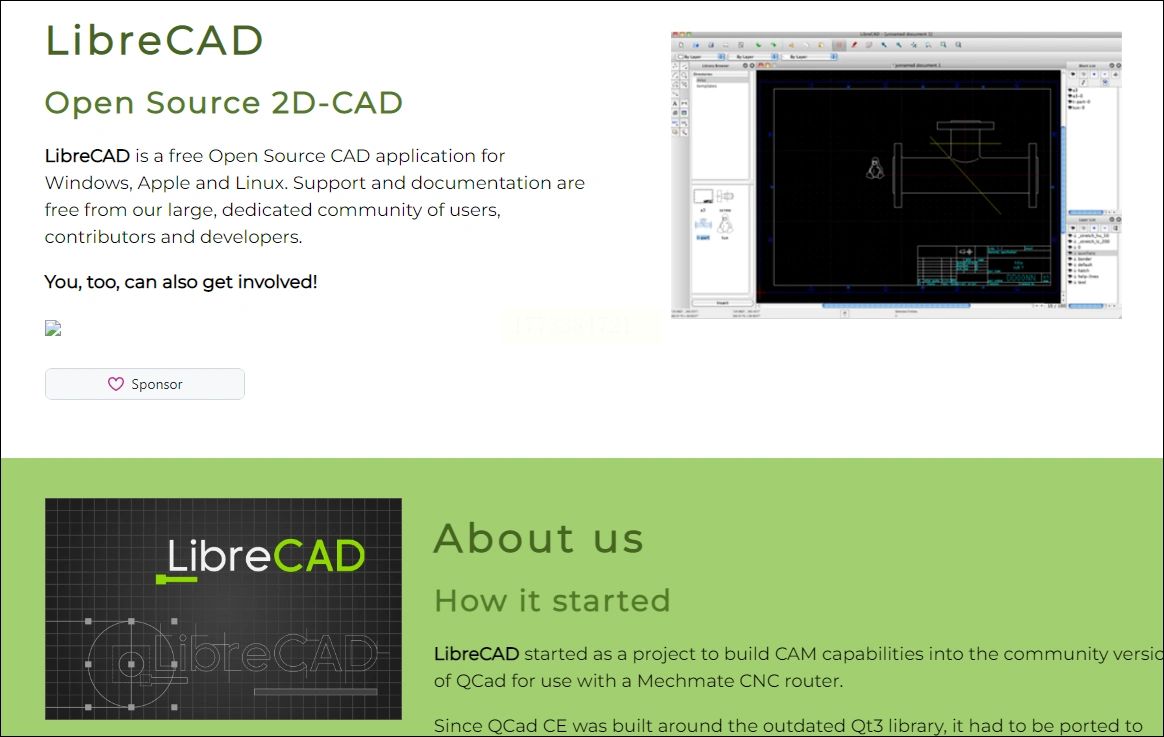

一、 LibreCAD+SVG中转法：免费开源党必看

先说个白嫖党的方法， LibreCAD这款软件我愿称为设计圈的"瑞士军刀"。它是完全免费的2D CAD工具，虽然界面有点老派，但胜在开源无广告，用来做pdf转cad性价比拉满。

操作分三步走：第一步，用PDF-XChange Editor（免费PDF编辑器，记得去官网下）打开你的图纸，然后点导出→选SVG格式，这里别选其他格式，SVG是矢量图里的"万金油"。第二步，打开LibreCAD，新建一个空白文档，把刚才导出的SVG文件拖进去。你会发现所有线条都自动变成矢量的了，这时候检查一下有没有错位的，比如箭头标错位置这种小问题，顺手改改就行。第三步，直接另存为DXF格式，DXF是CAD的基础格式，几乎所有CAD软件都能打开。最后用AutoCAD或者中望CAD打开，再另存成DWG就大功告成了。

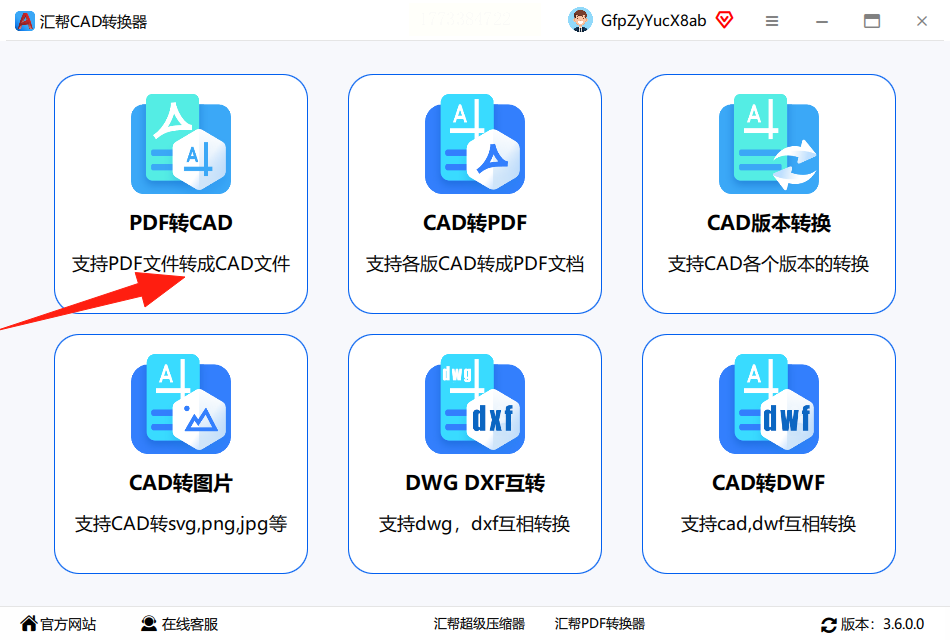

二、 汇帮CAD转换器：鼠标党专属，10秒转完

如果你是纯纯的鼠标党，不想敲键盘点来点去，这个方法就是为你量身定做的。汇帮CAD转换器是个绿色小软件，不用安装，解压就能用，官网搜一下就能找到，做pdf转cad速度超快。

最绝的是它的PDF转CAD功能，三步搞定：第一步，打开软件后点左边的"PDF转CAD"，右边会弹出文件选择窗口，把PDF拖进去就行。第二步，在导出设置里选DWG格式，这个格式是CAD界的"普通话"，几乎所有版本都兼容。第三步，直接点"开始转换"，等进度条走完，去指定文件夹找新生成的DWG文件，用CAD打开就能改尺寸了。

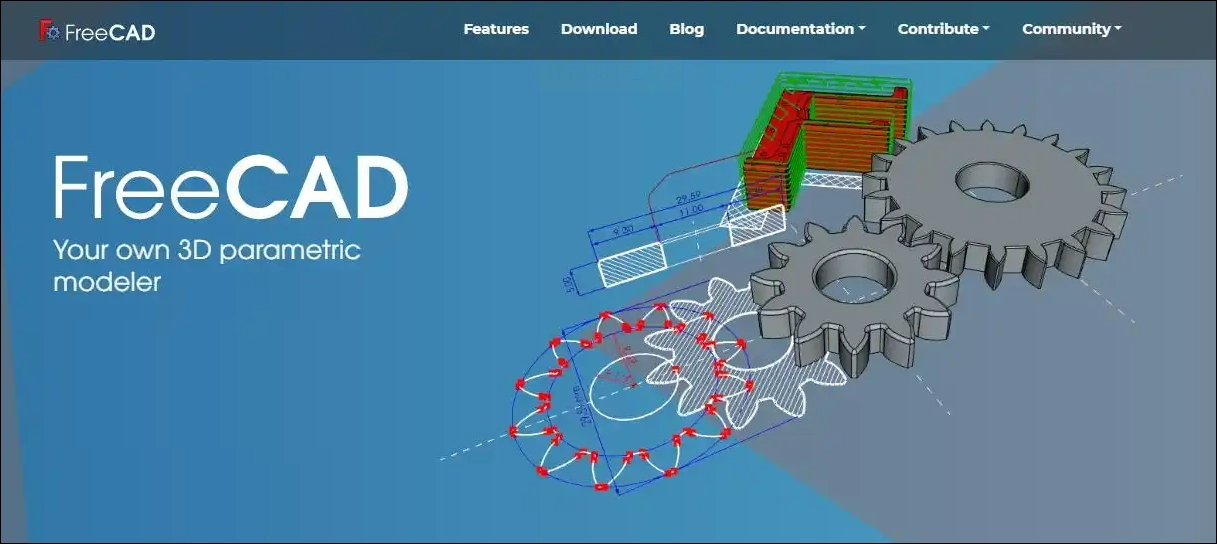

三、 FreeCAD：3D设计软件也能转2D图纸

很多人不知道，FreeCAD这个开源3D建模软件，其实也能救急pdf转cad。我刚开始以为它只能画3D零件，后来发现它的导入功能特别强，连PDF这种平面图纸都能轻松解析。

具体怎么做呢？先打开FreeCAD，点"新建文档"，然后点菜单栏的"导入"，找到你的PDF文件，打开时记得选"PDF"格式。导入后你会看到图纸像拼图一样自动拼好了，这时候要确认一下图层有没有乱掉，比如原来的尺寸线是不是单独一个图层。没问题的话，点"导出"，格式选"DXF"，这个格式和LibreCAD通用。最后用CAD打开DXF文件，再另存成DWG就行。

四、 AutoCAD：老用户专属，不用再买正版

如果你电脑里有AutoCAD 2017以上版本，那就太方便了！直接用软件自带的PDF输入功能，连中间步骤都省了，原生操作做pdf转cad最省心。

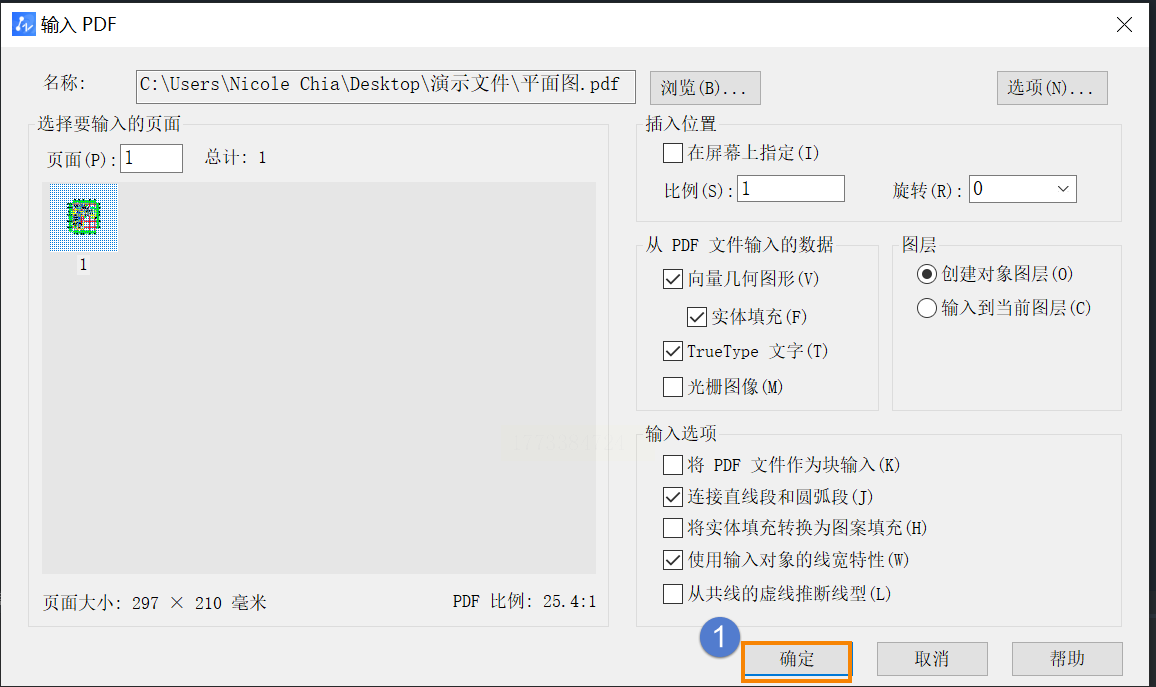

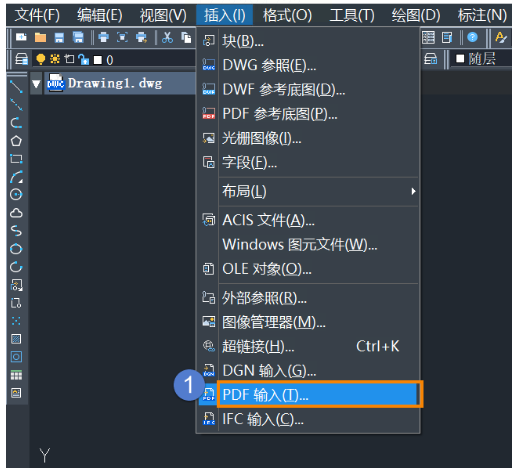

操作其实超简单：打开AutoCAD后，点菜单栏的"插入"→"PDF输入"，找到你的PDF文件。这时候有个小技巧，勾选"指定插入点"和"比例"，这样图纸不会歪。导入后，PDF里的文字和线条会变成矢量图形，你直接用CAD的"分解"命令把整体炸开，就能单独改每个线条的粗细和尺寸了。最后另存为DWG格式，记得选低版本兼容哦，不然客户那边版本高打不开就麻烦了。

五、 在线转换工具：临时救急不耽误事

最后说个懒人中的懒人方法——在线转换。如果你只是临时需要改一下，不想下载软件，就用Smallpdf这个在线平台，完全免费不限制次数，临时应急做pdf转cad超合适。

操作就更简单了：打开浏览器搜Smallpdf，找到PDF转CAD的选项，上传你的文件。它会自动识别图纸类型，然后转换，全程不用你管。转换完直接下载DXF文件，用CAD打开就行。不过要注意，这个方法对复杂图纸可能不太友好，比如带很多嵌套表格的图纸，可能会有线条错位，这时候还是得用前面的方法。

现在你知道了吧？从开源软件到在线工具，从鼠标党到键盘侠，总有一个方法适合你搞定pdf转cad。我再总结一下：简单改改用LibreCAD，纯懒人用汇帮转换器，有AutoCAD直接用内置功能，临时救急用在线工具。

对了，我还得提醒几个坑：千万别用微信直接打开PDF然后截图转CAD，那样线条全是位图，改不了尺寸！还有转换完一定要检查，比如原来的箭头是不是还在原位，数字标注有没有重复，这些小细节最容易被忽略。

你平时都是怎么处理PDF转CAD的？有没有试过什么神仙软件？或者遇到过转换失败的奇葩问题？评论区分享一下，咱们互相学习避坑！
