cad转图片为什么会残缺，解决的方法有哪些

修改日期：2025-09-04 11:00

在日常工作中，CAD图纸转换至图片格式的需求非常普遍。无论是为了项目汇报、图纸审核还是资料归档，一张清晰、完整的图纸图片都至关重要。然而，很多用户在实际操作中都曾遇到转换后图片内容残缺、线条丢失、文字错乱等问题，这不仅耽误工作进度，还可能导致沟通误解和信息缺失。究其原因，往往涉及文件设置、软件兼容性、参数配置等多个方面。面对这些常见却令人困扰的状况，掌握一套系统、可靠的转换方法显得尤为必要。幸运的是，无论是借助CAD原生功能，还是使用专业的转换工具，都能有效应对各类导出异常。接下来的内容，将带你逐步解析问题根源，并提供多种实用解决方案，助你轻松输出完美图纸。

一、转换问题常见原因解析

将CAD图纸转为图片时出现内容残缺，通常由以下几类原因导致：

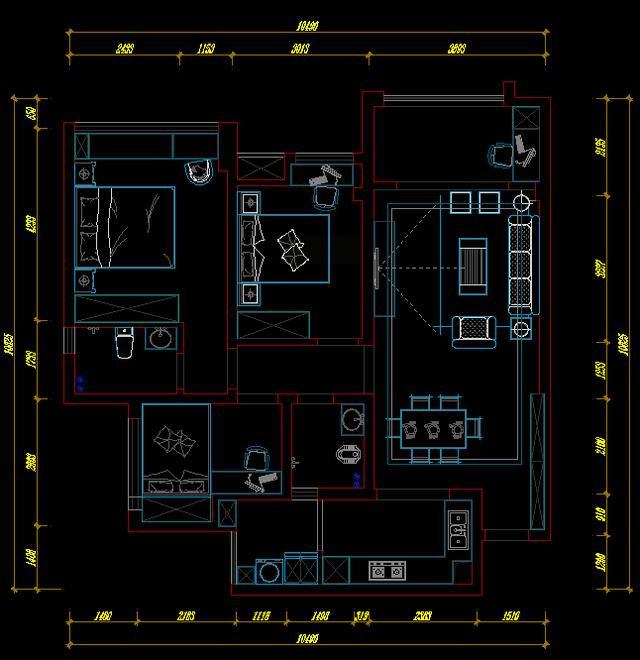

分辨率或尺寸参数设置不当。如果分辨率太低，细节部分极易丢失；而设置过高，又可能造成线条过细、难以辨识。此外，JPG等格式对输出尺寸存在限制，超出后文件会被自动压缩，导致部分图形截断。

矢量图形转为光栅格式的过程中，也可能出现固有缺陷。例如CAD中的矢量元素转成JPG等像素式格式时，复杂线段或较小文字容易产生锯齿或断裂。如果没有开启抗锯齿功能，曲线和斜线更容易显得不连续。

输出范围设定错误或图层状态异常，同样是常见问题。打印时未正确框选全部图形，会导致边缘内容丢失。此外，若图层被隐藏、冻结或锁定，转换过程中这些图层上的对象也不会被输出。

二、汇帮CAD转换器

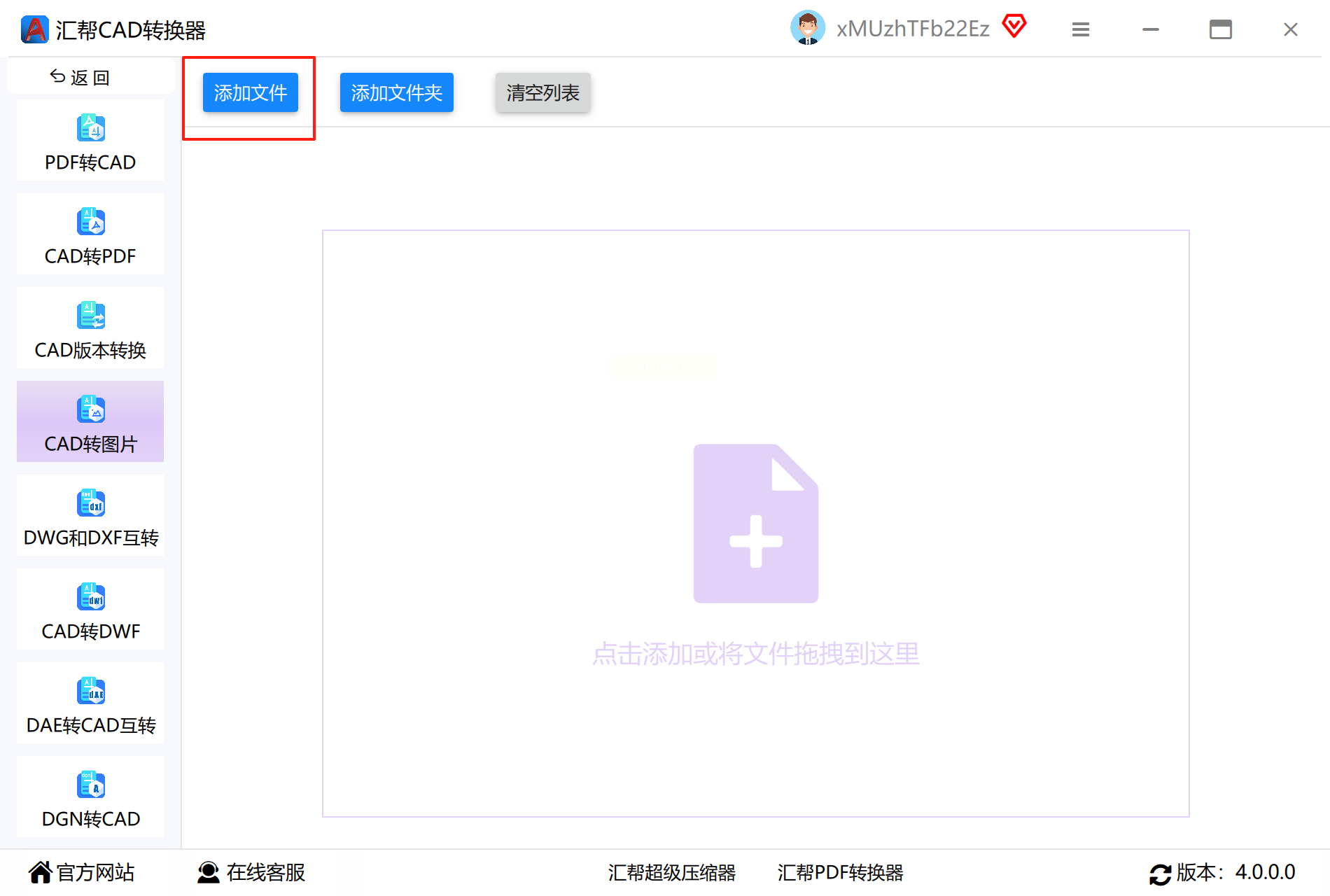

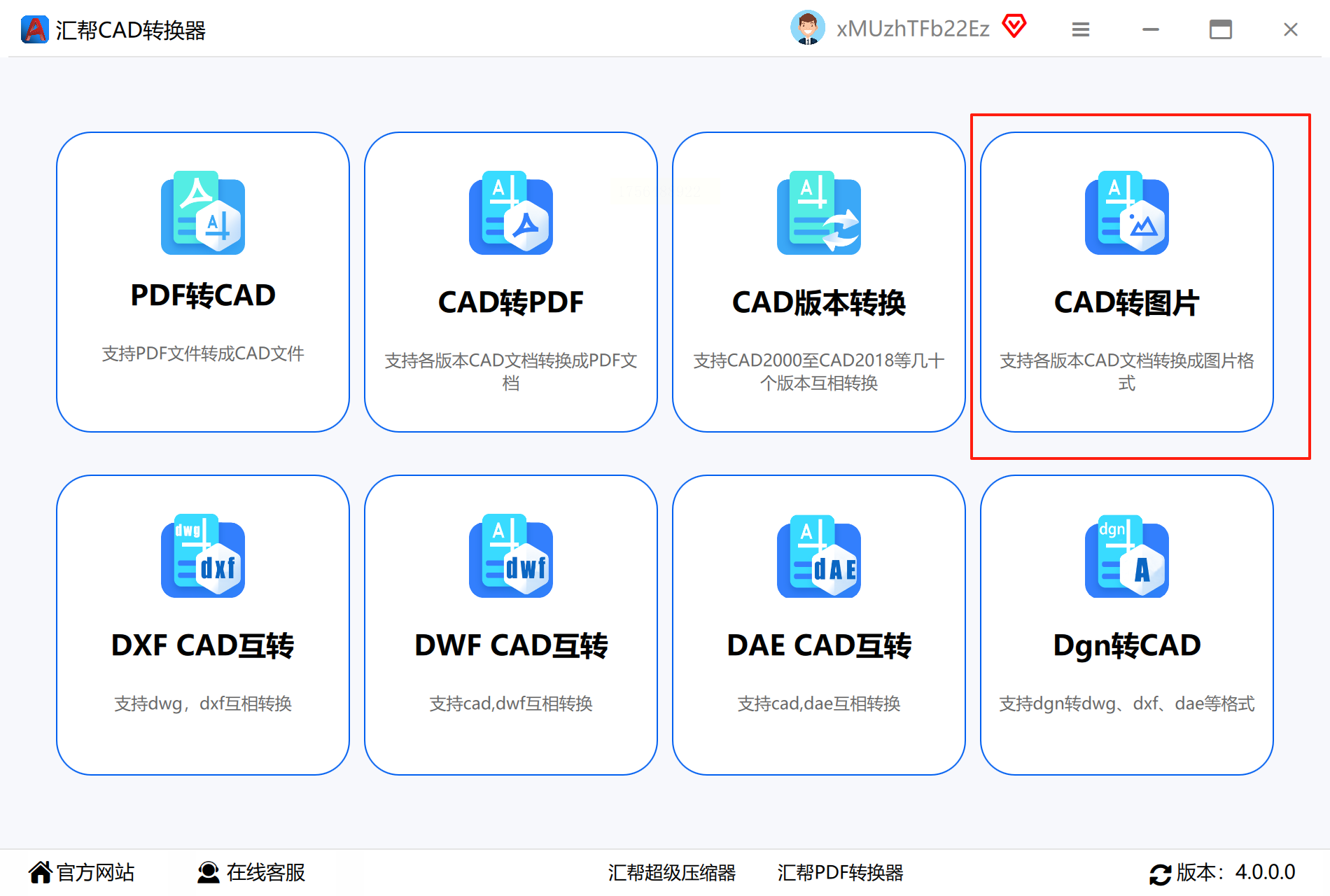

启动软件后，在主界面选择“CAD转图片”功能。

通过添加文件或文件夹导入需要转换的图纸。

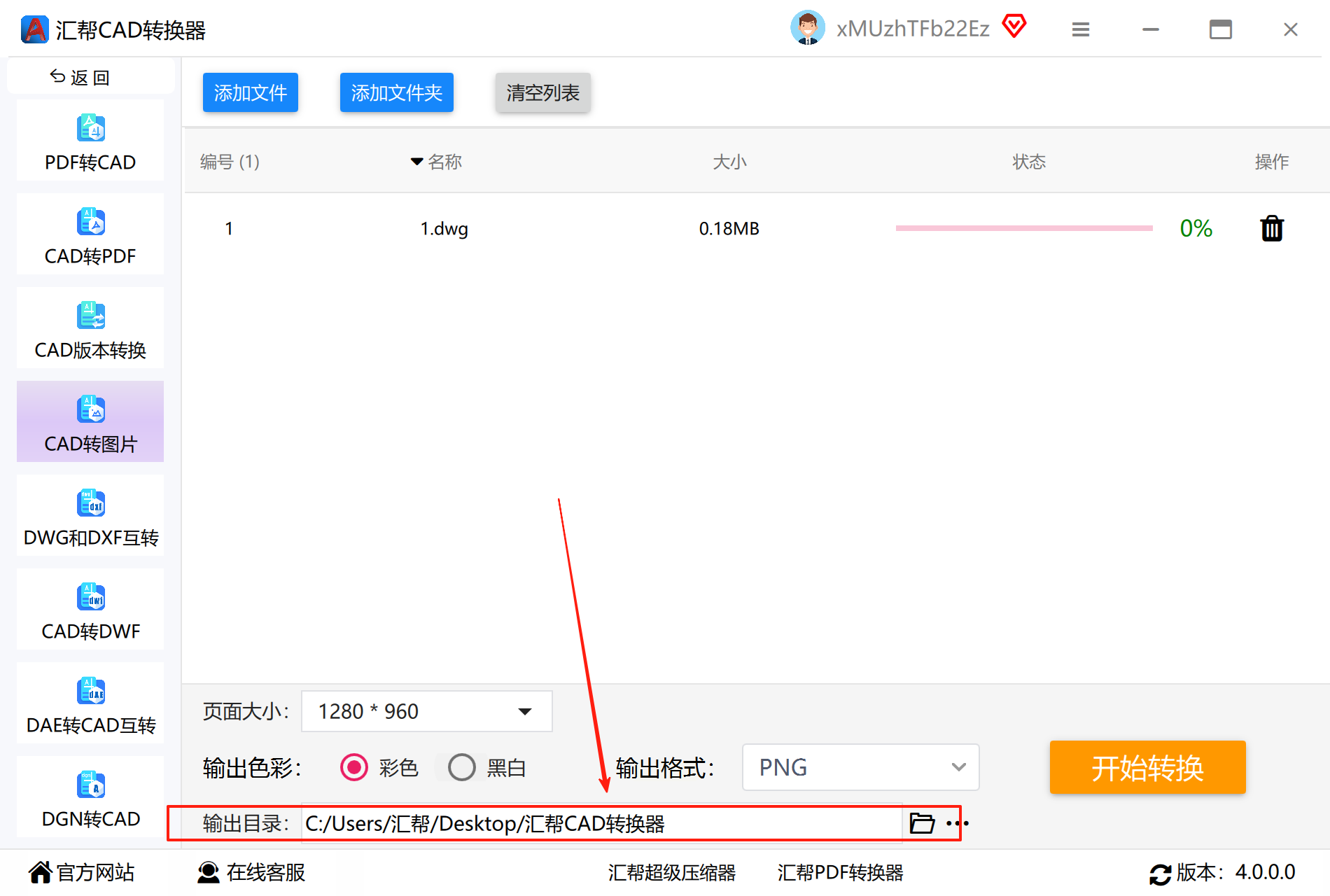

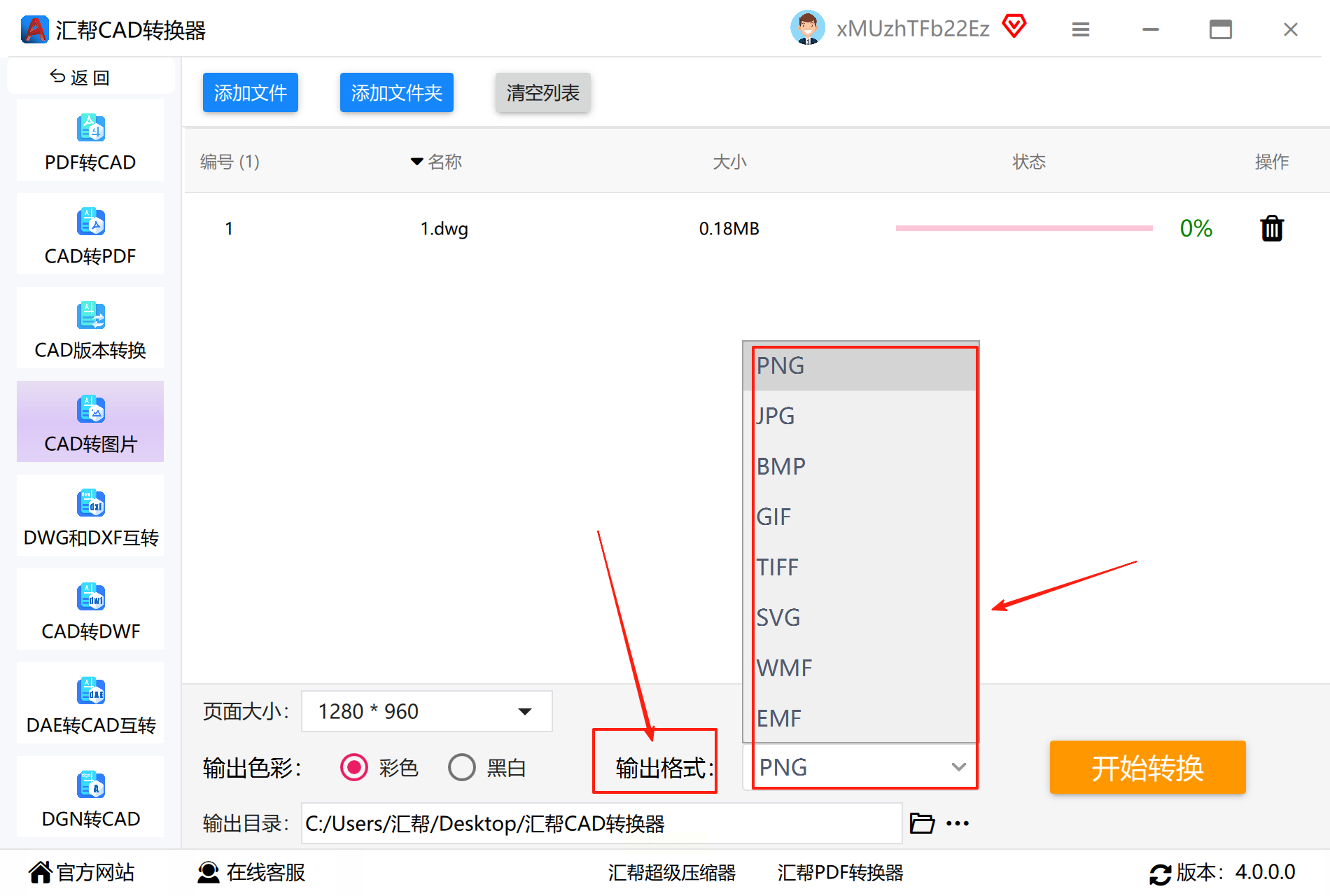

在输出设置中，你可以自由选择页面尺寸、色彩模式（彩色或黑白）、以及输出格式（如PNG、JPEG等）。

特别值得一提的是，该工具允许用户自定义分辨率和保存路径，非常灵活。

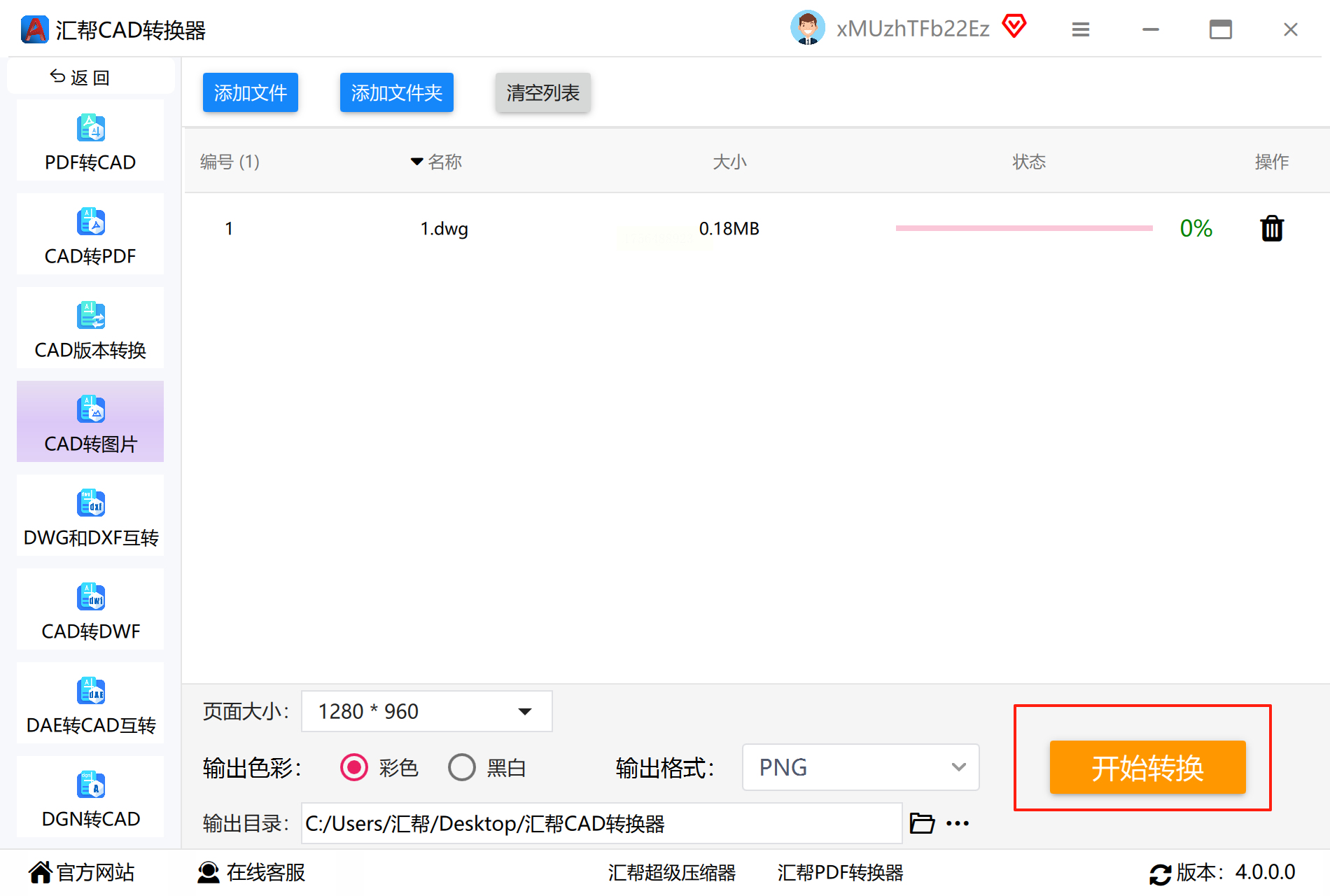

确认设置后，点击开始转换，即可快速获取高质量输出图片，极大节省调试时间。

三、调整输出参数与检查图层

开始转换之前，建议先进入打印或导出设置界面，仔细调整相关参数。将分辨率设置为300-600 DPI之间，这样可以在清晰度和文件大小之间取得较好平衡。同时，优先选择PNG格式，它以无损压缩见长，特别适合保存线条类图形。

务必检查所有图层是否处于可见和未锁定状态。使用图层特性管理器（命令：LA），确认没有图层被关闭或冻结。如果有被锁定的对象，可以通过UNLOCK命令全部解锁。

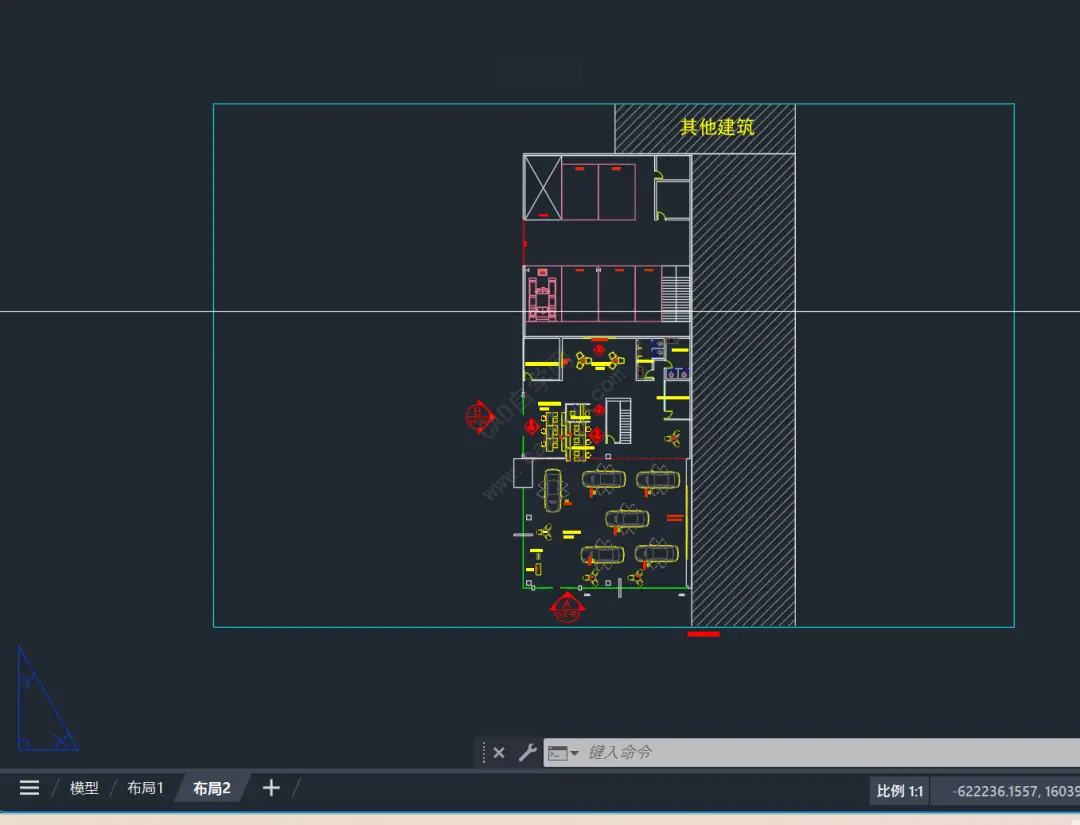

输出范围请选择“窗口”模式，并手动框选所有需要输出的图形内容，确保边界的注释和图形元素都被纳入。

四、修复外部参照丢失问题

如果图纸中引用了外部参照（XREF），而参照文件路径变更或文件受损，会导致这部分内容无法显示。

在CAD命令行中输入XREF，打开外部参照管理器。查看列表中每个参照的状态列。如果显示“未找到”，你需要重新指定正确的文件路径；如果提示“重载失败”，建议删除该参照，并重新插入一份完好的文件。

最后，使用BIND命令将外部参照绑定到主文件中。选择“绑定”方式，使其成为图纸的固有部分，避免转换时再次丢失。

五、使用CAD导出功能替代打印

CAD自带的“导出”功能在某些场景下比打印更可靠，特别适合输出为PNG或JPG图片。

通过菜单栏选择「文件」→「导出」，在格式中选择PNG。推荐设置24位真彩色，以保证颜色还原准确。如果需要在其他背景上叠加使用，可以勾选透明背景选项。

导出时注意调整图像尺寸和分辨率。一般工程图建议不低于300 DPI，重要细节可适当提高分辨率，但需注意文件大小。

六、处理图块异常

图纸中的块（Block）如果定义损坏或嵌套过多层级，转换时也可能显示不全。

使用INSERT命令尝试重新插入图块。若系统提示块不存在，则需要用B命令重新定义块，确保所有元素都被包含在内。

遇到块内元素显示不全，可输入BEDIT进入块编辑器，检查是否有元素被隐藏或图层设置错误。修复后保存更新。另外，尽量避免使用多层嵌套的块，简化结构可以提升转换成功率。

七、补齐缺失字体

转换后如果文字显示为问号或空白，通常是字体缺失所致。

在CAD中输入STYLE命令，查看当前文字样式使用的字体。如果显示未找到或已被替换，需记下缺失字体的名称。

解决办法有两种：一是下载相应字体文件并放入CAD的字体目录中；二是在文字样式中替换为常用字体，如使用txt.shx或gbcbig.shx等通用字体，以避免兼容性问题。

八、全面检查基础设置

多数转换问题，其实源于一些基础设置的疏忽。在输出前，建议系统做一次全面检查。

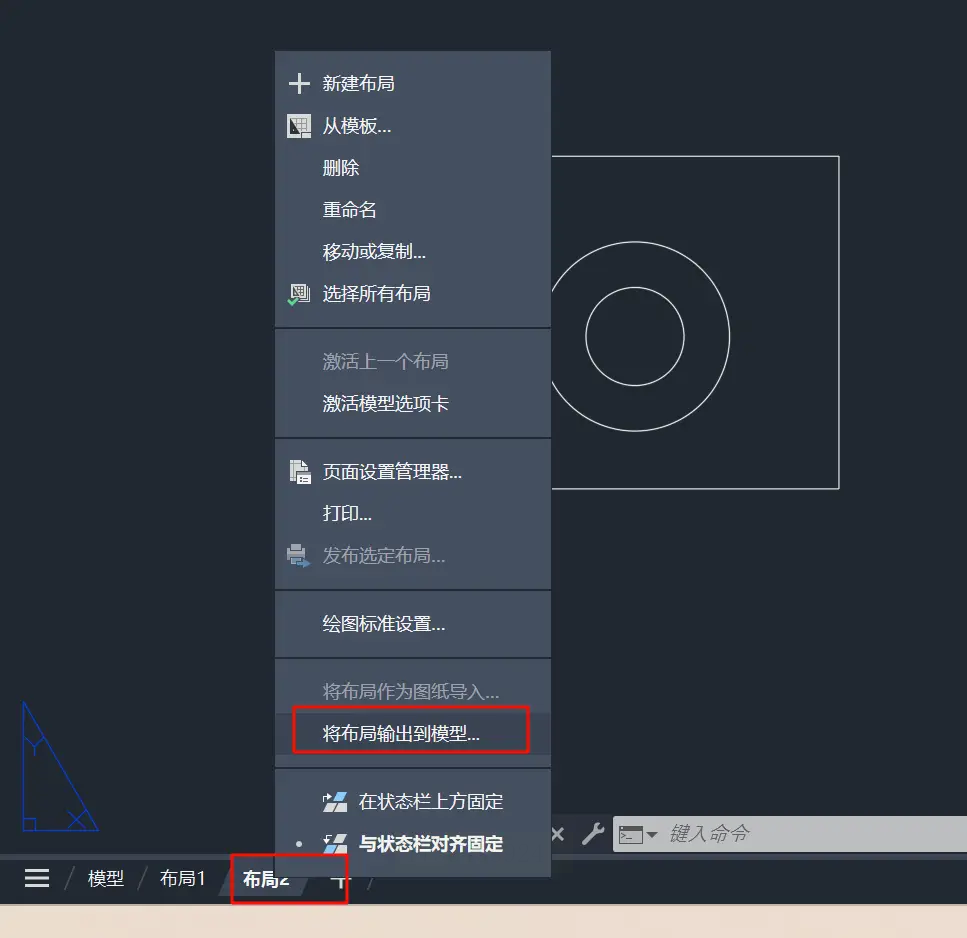

确认输出范围是否涵盖所有元素，特别是在模型空间中使用“范围”选项，或在布局中确保视口显示完整。之后检查所有图层为打开、解冻状态，并用UNLOCK命令解除对象锁定。

最后，注意打印样式表的设置。最好选择“无”或使用acad.ctb等标准样式表，避免因颜色设置导致某些线条在输出时“消失”。

掌握CAD到图片的高质量转换，不仅能提升工作效率，也是专业能力的体现。无论是在工程设计、建筑规划还是教育展示领域，一张准确、清晰的图纸往往胜过千言万语。通过上述多种方法，你可以根据实际需求灵活选择，不再被转换问题困扰。

从调整软件参数、修复文件错误，到借助专业工具，每一步操作都是通向成功输出的关键。希望你在今后的工作中，能够更加得心应手，让每一张图纸都完美呈现。
