CAD转图片遇残缺？原因梳理+解决妙招，轻松化解转图难题

修改日期：2025-08-30 16:00

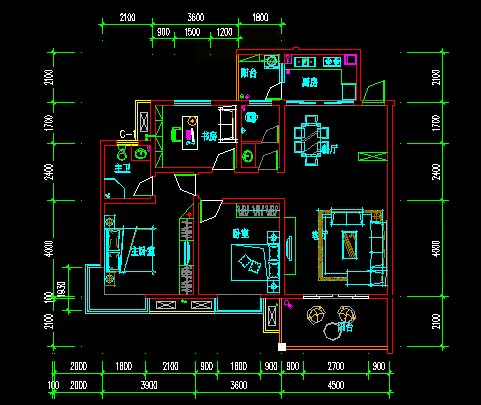

在日常办公和工程设计中，CAD文件转图片是很多人经常需要处理的任务。无论是为了汇报展示、存档备案，还是与客户共享图纸内容，将CAD转换为通用图片格式都显得尤为重要。然而，不少用户在实际操作中常常遇到一个令人头疼的问题——转换后的图片出现内容残缺、线条丢失或文字显示异常等情况。这不仅影响了图纸的美观度，更可能导致信息传达的误差，给工作带来不必要的麻烦。

为什么CAD转图片容易出现残缺呢？原因其实涉及多个方面：可能是转换工具功能局限，也可能是原始图纸中存在特殊对象或设置问题，甚至与输出参数的配置密切相关。面对这些状况，选择一款专业且易于操作的转换软件，同时掌握一些实用的技巧，就显得尤为关键。接下来，我们将为大家详细介绍如何借助第三方软件以及一些常用设置方法，高效、完整地实现CAD到图片的转换，彻底告别转换后内容缺失的烦恼。

一、汇帮CAD转换器

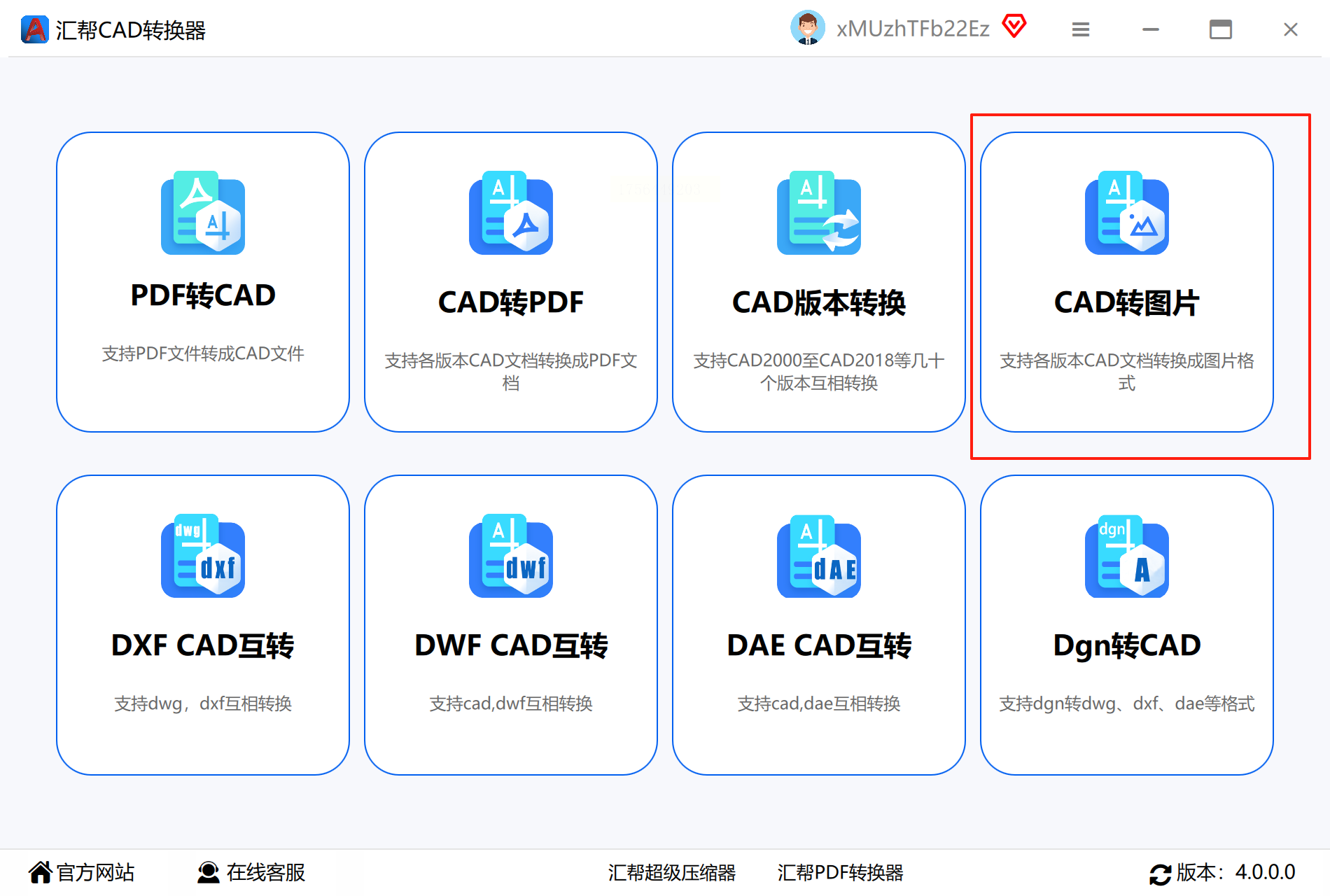

第一步，打开软件后，在导航界面点选“CAD转图片”功能。

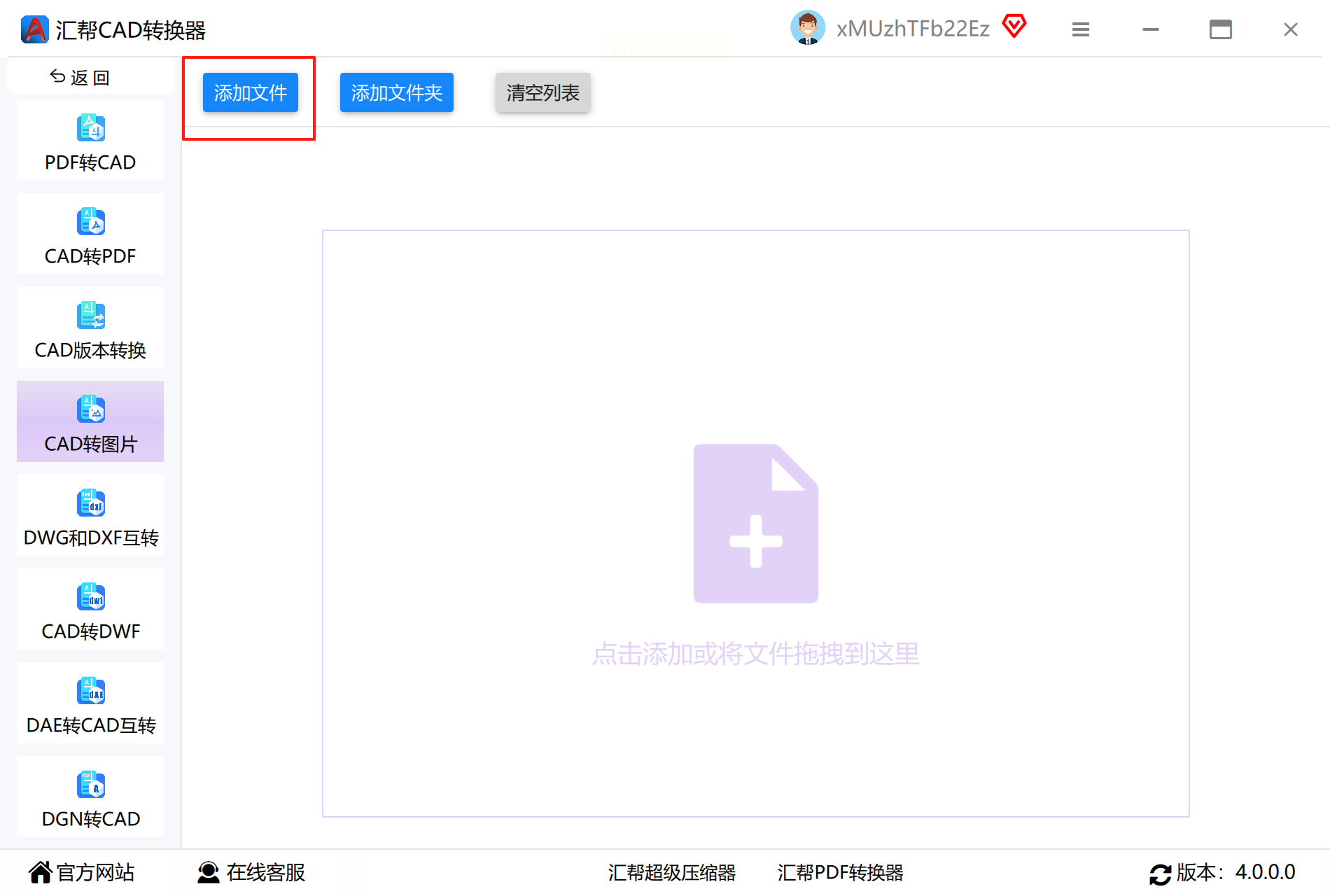

第二步，通过添加文件按钮，将需要转换的DWG或DXF文件导入到列表中。

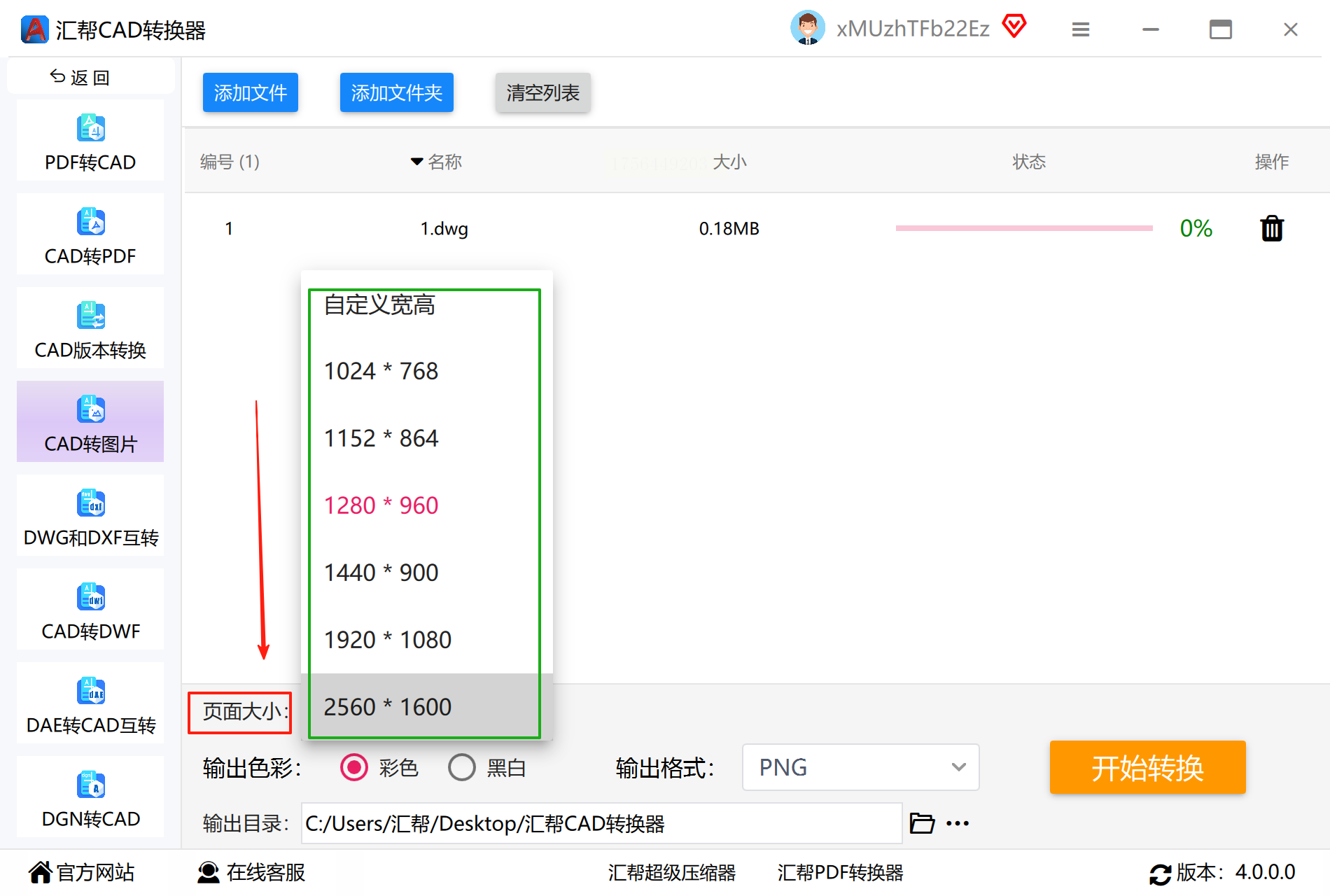

第三步，根据实际需要，选择合适的页面大小，例如A4、A3或自定义尺寸，确保适配显示设备。

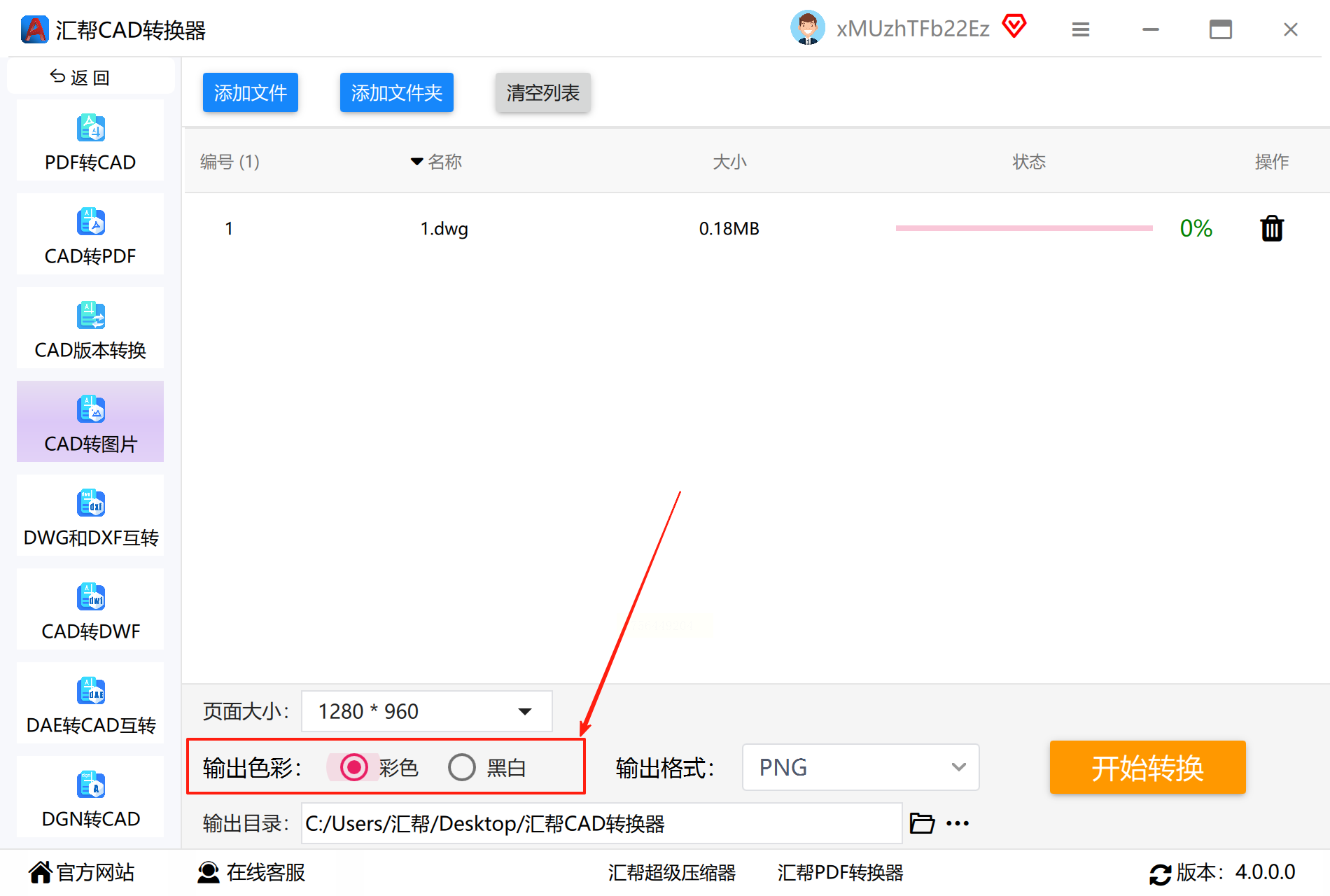

第四步，设置输出色彩，可选择彩色模式或黑白效果。

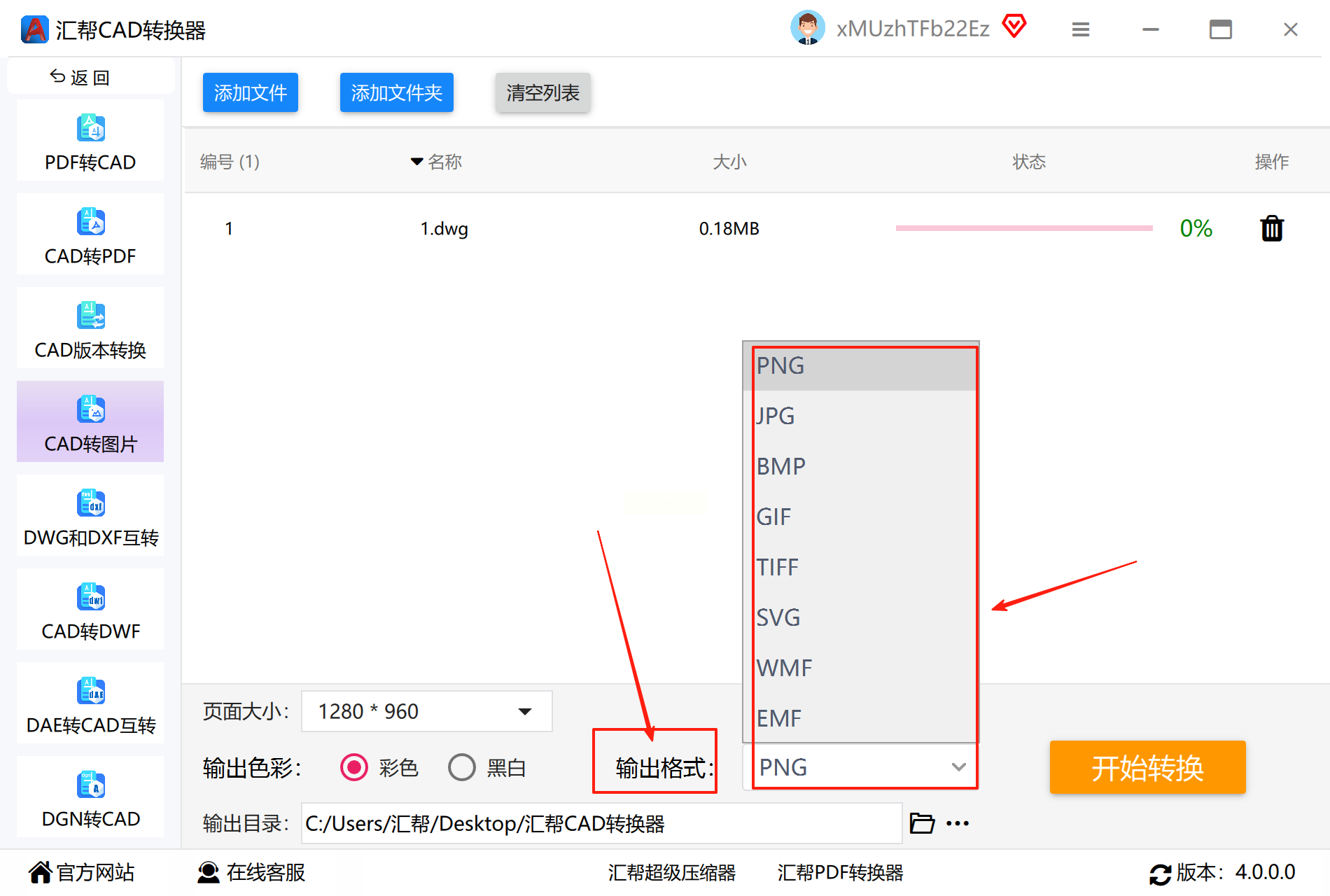

第五步，确定输出格式，例如PNG、JPG等常用图片格式。

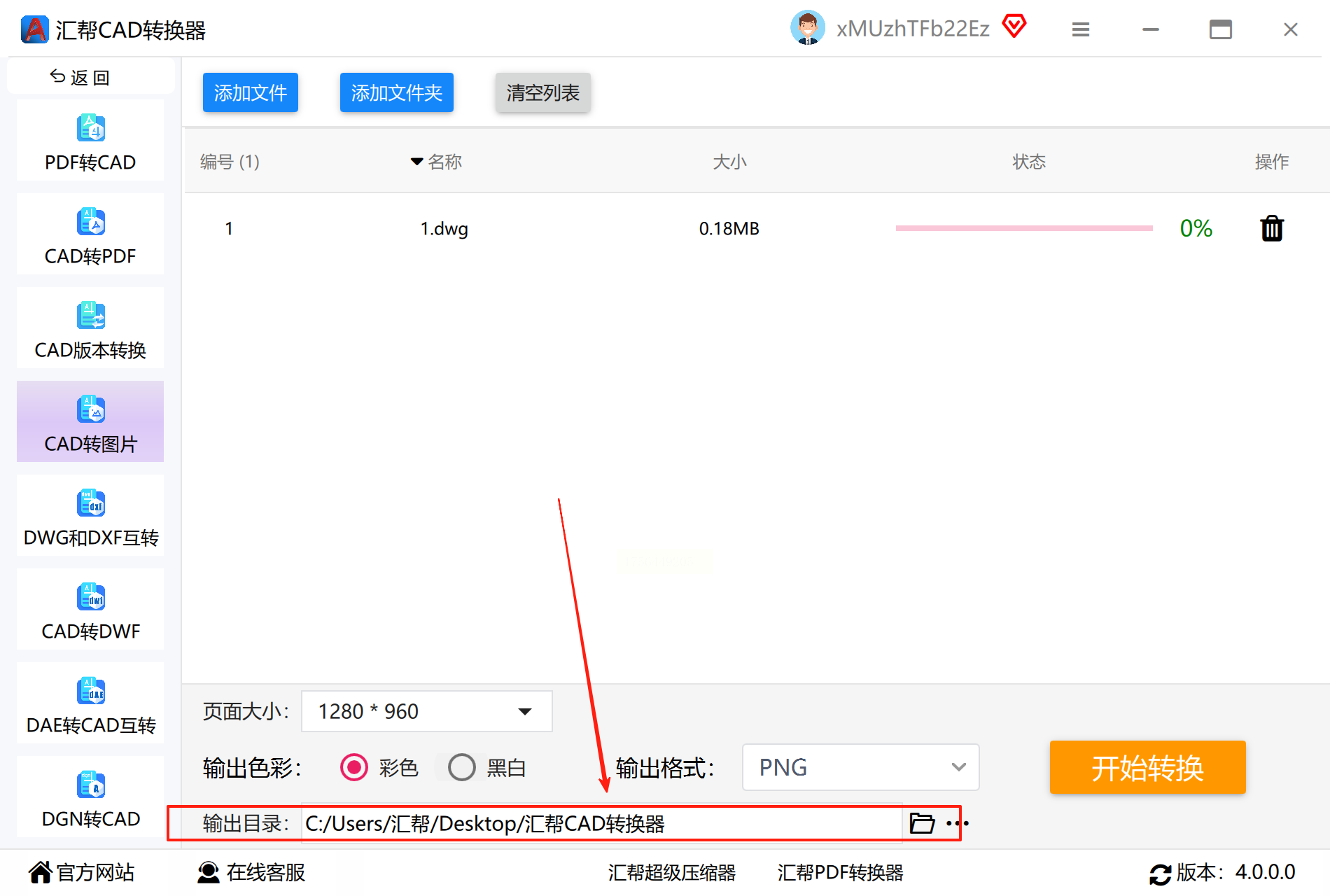

第六步，指定文件保存路径，方便之后查阅。

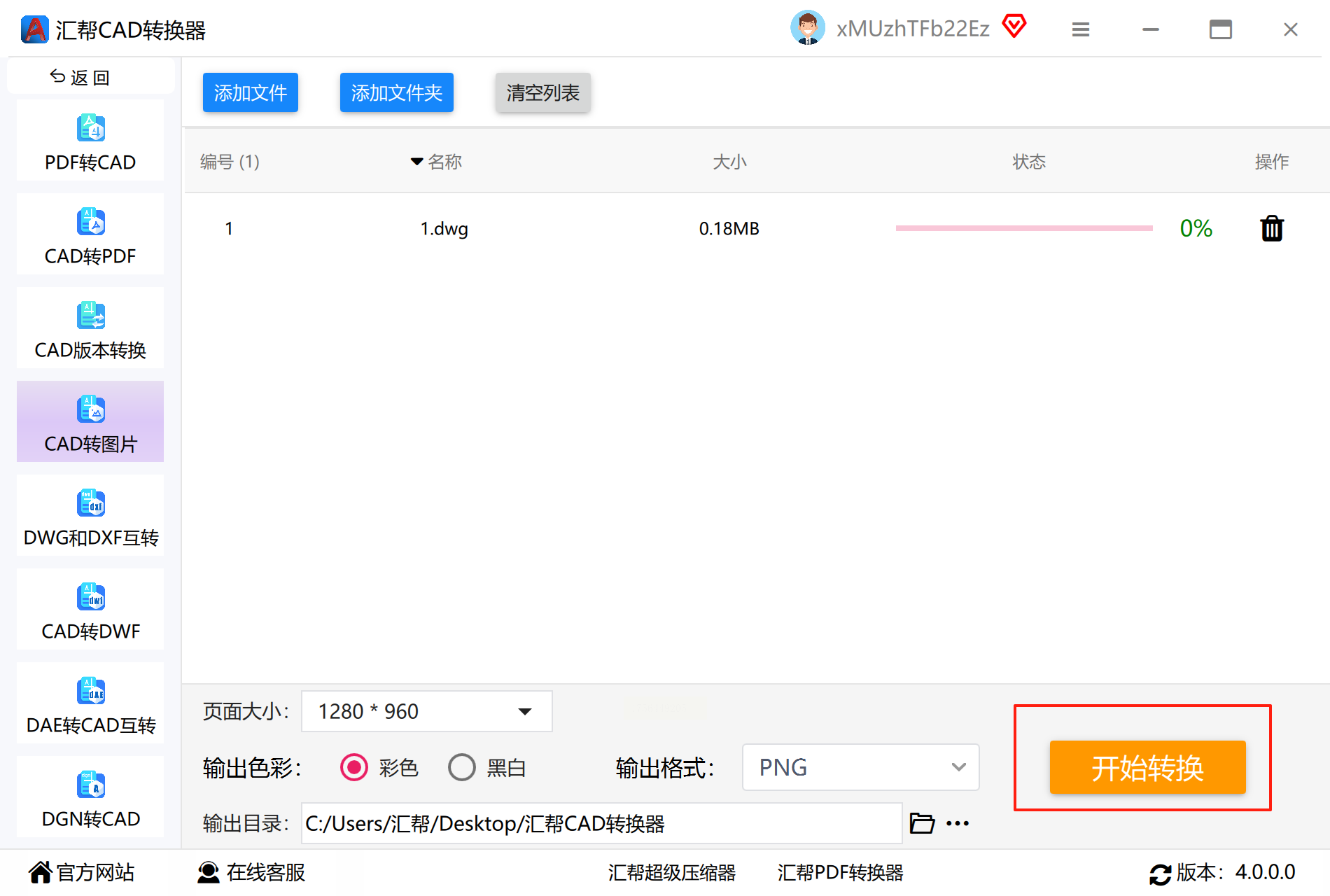

最后一步，点击“开始转换”按钮，等待处理完成即可。

这一方法适合大多数常规转换需求，在保证图像质量的同时大幅节省操作时间。

二、转换残缺常见原因分析

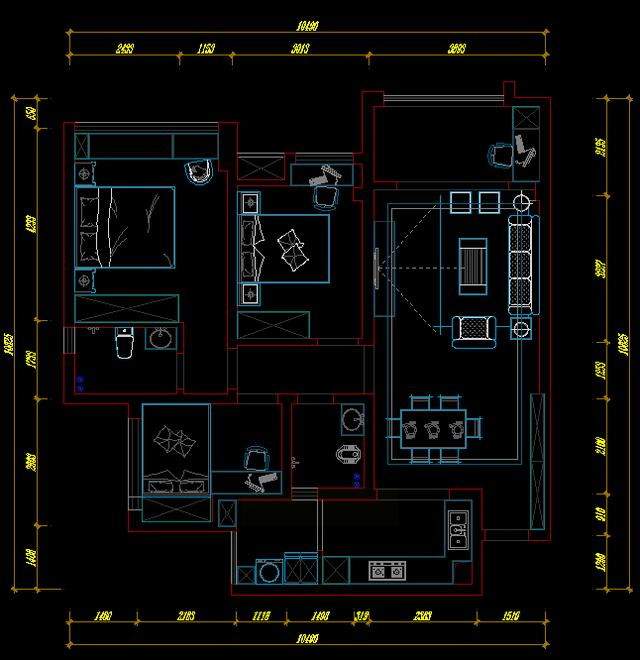

除了使用转换工具，我们不妨也从原理层面了解哪些因素会导致转换后图片内容不全。清楚原因后，更有助于防患于未然。

分辨率或尺寸设置不正确，是最常见的问题。比如分辨率太低，容易造成细节丢失；而尺寸过大时，某些格式如JPG会自动压缩，导致边缘截断。此外，由于CAD属矢量格式，转成点阵图片时如果没有开启抗锯齿，曲线和斜线容易出现锯齿或断裂。

输出范围未涵盖全部图形，也是一个关键因素。比如在打印或导出时，窗口选择不当，部分图形未被包含进去。同时，若CAD文件中某些图层处于关闭、冻结或锁定状态，转换时这些对象也不会被输出。

三、解决字体缺失导致的文字显示问题

转换后若文字显示为问号或空白，通常是字体缺失引起的。此时可进入CAD，输入命令STYLE，在文字样式对话框中查看字体名是否显示“未找到”。如果某一字体缺失，可以尝试手动安装该字体文件，或替换为CAD自带的标准字体，如txt.shx或gbcbig.shx。建议避免使用特殊字体，尽量采用通用字体，这样在不同环境和软件中都能正常显示。

四、基础设置检查：解决大多数显示异常

很多时候，问题出在输出前的设置环节。比如打印范围应优先选择“范围”模式，以确保包含所有图形元素。如果想自定义区域，务必用窗口模式仔细框选，注意不要漏掉边缘的注释或图块。

同时，务必检查图层管理器，确认没有图层被关闭或冻结。还应使用UNLOCK命令解除可能被锁定的对象，避免这些元素在转换时被忽略。

对于线条或虚线显示不全的情况，建议检查打印样式表。有时打印样式被设置为白色，在白色背景下会导致这些内容“看似缺失”，实际是颜色设置冲突。

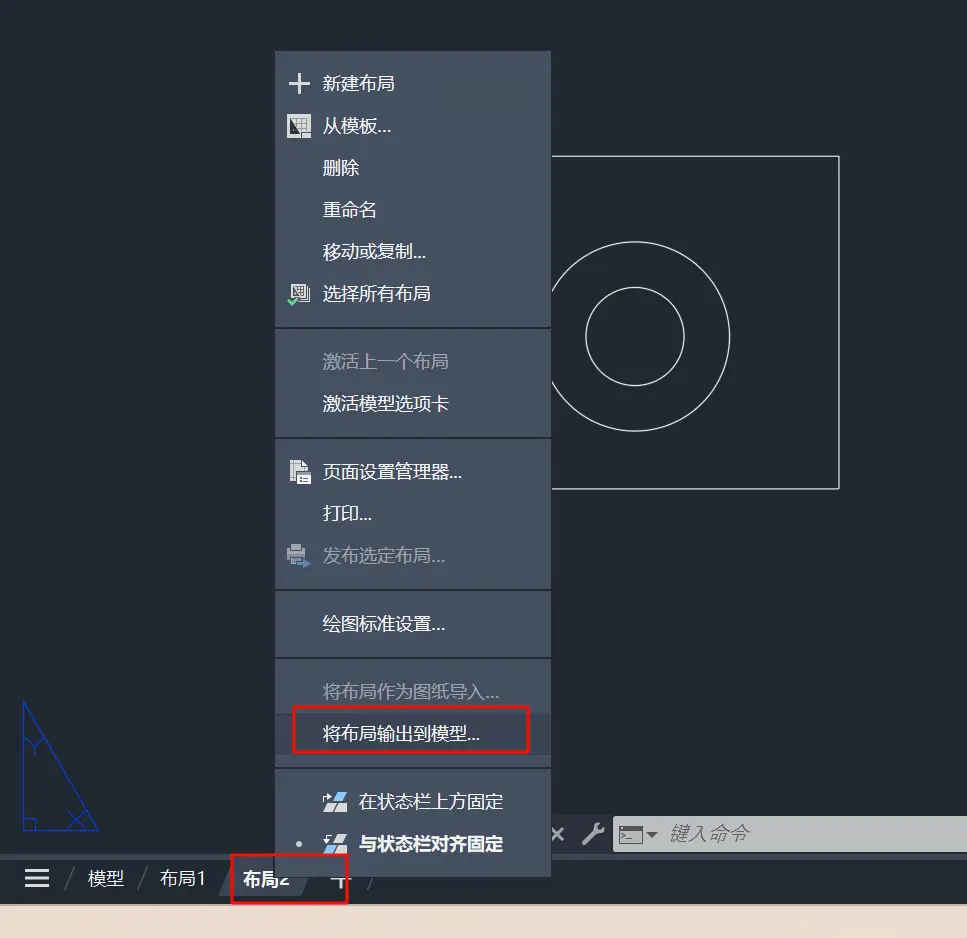

五、用CAD导出功能获取高质量图片

除了打印功能，CAD自带的导出选项更适合输出为PNG或JPG等位图格式。你可以在“文件”菜单中找到“导出”选项，推荐选择PNG格式以避免压缩损失。关键参数包括：分辨率建议设为300-600 DPI，颜色深度选择24位真彩色。如果需要透明背景，还可以勾选“透明度”选项，方便后期嵌入其他文档。

六、处理图块和外部参照问题

如果转换后某些图块内容缺失，可能是块定义损坏或嵌套过多。可尝试用INSERT命令重新插入，或用BEDIT检查块内元素。对于嵌套较深的块，建议分解为简单结构再转换。

若图纸中包含外部参照，转换前一定要用XREF命令检查其状态，如发现路径错误或文件丢失，需重新关联或绑定为内部块，避免参照内容无法正常输出。

CAD转换图片虽常见，却隐藏不少细节。无论是选用专业工具，还是自行调整参数设置，关键都在于理解转换的原理和常见误区。通过合理的设置与方法，不仅可以有效避免转换后内容缺失的问题，还能提升整个工作流程的效率与可靠性。希望上述方法能为大家带来清晰、实用的指引，让你的图纸始终完美呈现。
