CAD文件在工程设计、建筑施工和机械制造等领域使用频率极高，但在跨部门协作、方案汇报或存档归档时，BMP格式凭借其无压缩、像素级还原的特点，依然是许多场景下的优先选择。不过，CAD怎么转换bmp格式，很多用户并不清楚其中的技术细节与操作差异——直接修改扩展名必然失败，而盲目使用在线工具又可能存在文件泄露风险。
## 一、转换前需要明确的三个基本认知
BMP（Bitmap）是一种无压缩的位图格式，逐像素记录颜色信息，因此画质无损但文件体积偏大。与之相对，CAD文件（如DWG/DXF）存储的是矢量图形数据。两者本质上是不同维度的信息载体。
二、常规转换路径：AutoCAD原生导出与局限性
对于零散的单文件转换需求，AutoCAD自带的“输出”功能是最直接的手段。
需要说明的是，AutoCAD默认输出的BMP分辨率较低（通常等同于屏幕显示精度），若图纸中包含密集的细线或小号文字，导出后可能出现锯齿或模糊。此时手动调整RASTERPREVIEW等系统变量也收效有限——这是原生导出的先天限制，而非操作失误。
三、CAD怎么转换bmp格式：批量场景下的更优解
汇帮CAD转换器是一款运行于Windows平台的本地软件，核心功能涵盖CAD转PDF、CAD转图片、CAD版本转换等，支持DWG/DXF格式的批量导入与输出。对于处理CAD转BMP这一需求，整套流程可在四步内完成。
步骤1：选择功能模块

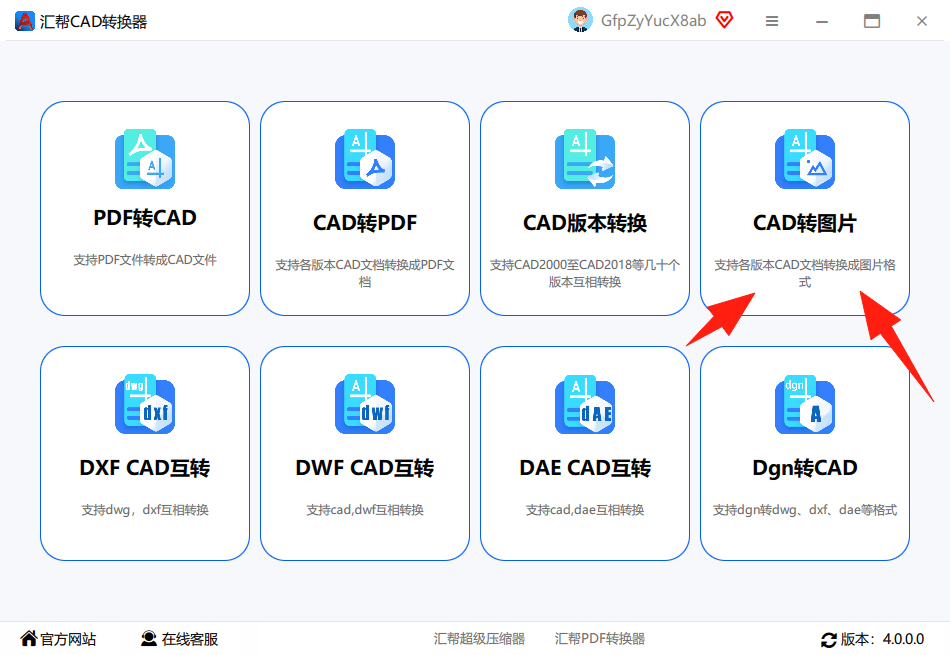

打开软件后，在主界面点击“CAD转图片”模块，进入转换工作台。该模块的左侧面板列出了当前支持的图片输出格式选项，右侧则为文件导入区域。
### 步骤2：批量导入CAD文件

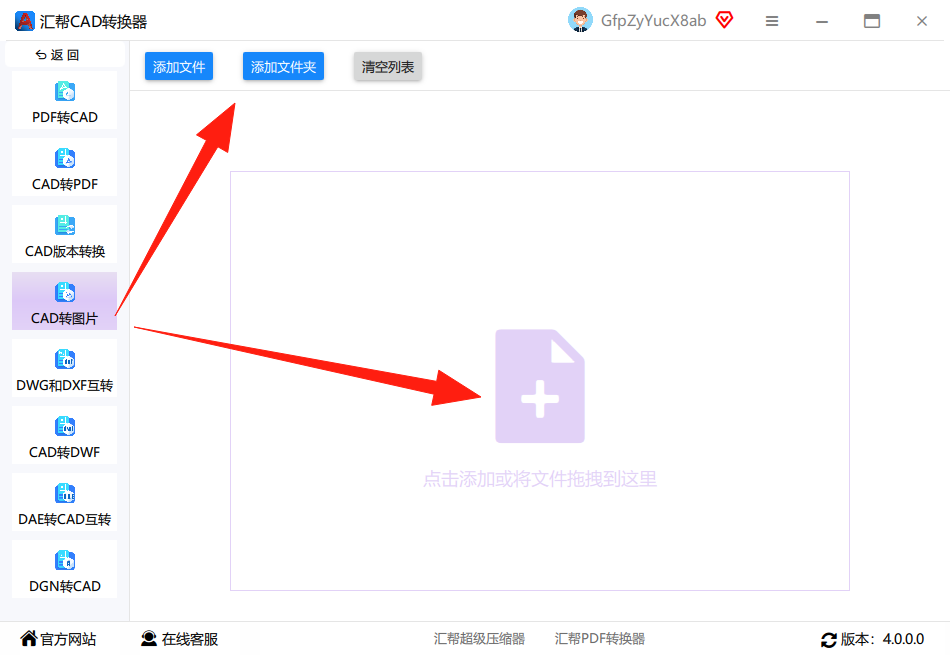

点击“添加文件”按钮，可以一次性选中多个DWG或DXF文件进行加载；也可以点击“添加文件夹”将整个目录下的CAD图纸全部纳入批量队列。
软件会在文件列表中逐一显示每个源文件的名称、路径和页面信息，确认无误后进入参数设置环节。
### 步骤3：自定义页面与色彩参数

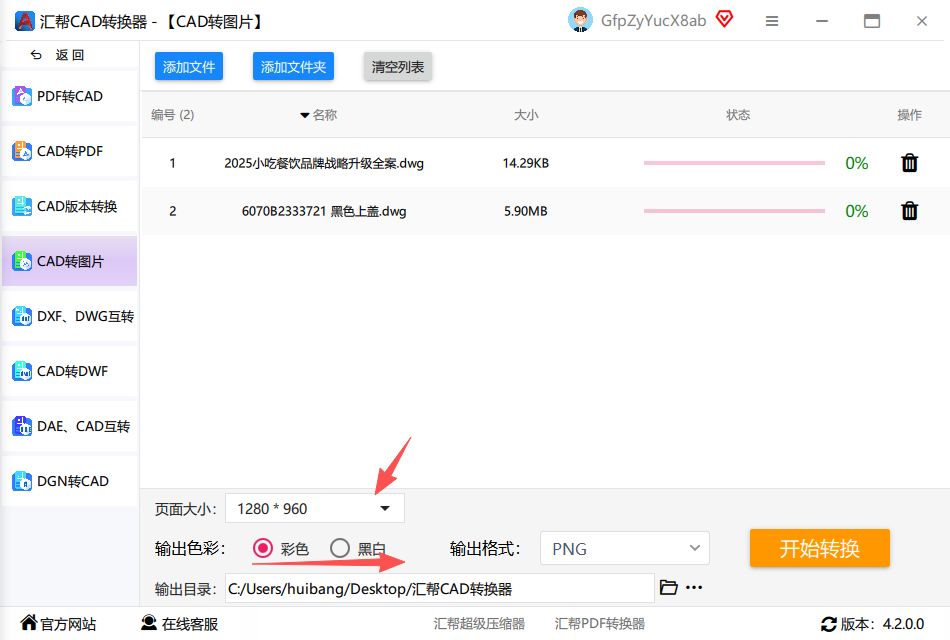

这是决定输出BMP质量的关键一步。在参数设置区域，可以调整：
- 页面大小：提供A4、A3、A2等常用图幅预设，也可自定义像素尺寸；
- 色彩类型：支持彩色、灰度、黑白三种模式，结构图纸通常建议使用灰度或黑白以压缩文件体积；
- 背景色：默认为白色，可根据制图标准切换为黑色背景。
### 步骤4：选择BMP格式并执行转换
在输出格式下拉菜单中，将格式指定为“BMP”。随后设置输出目录（可直接勾选“输出到源文件夹”以简化文件管理），点击“开始转换”。

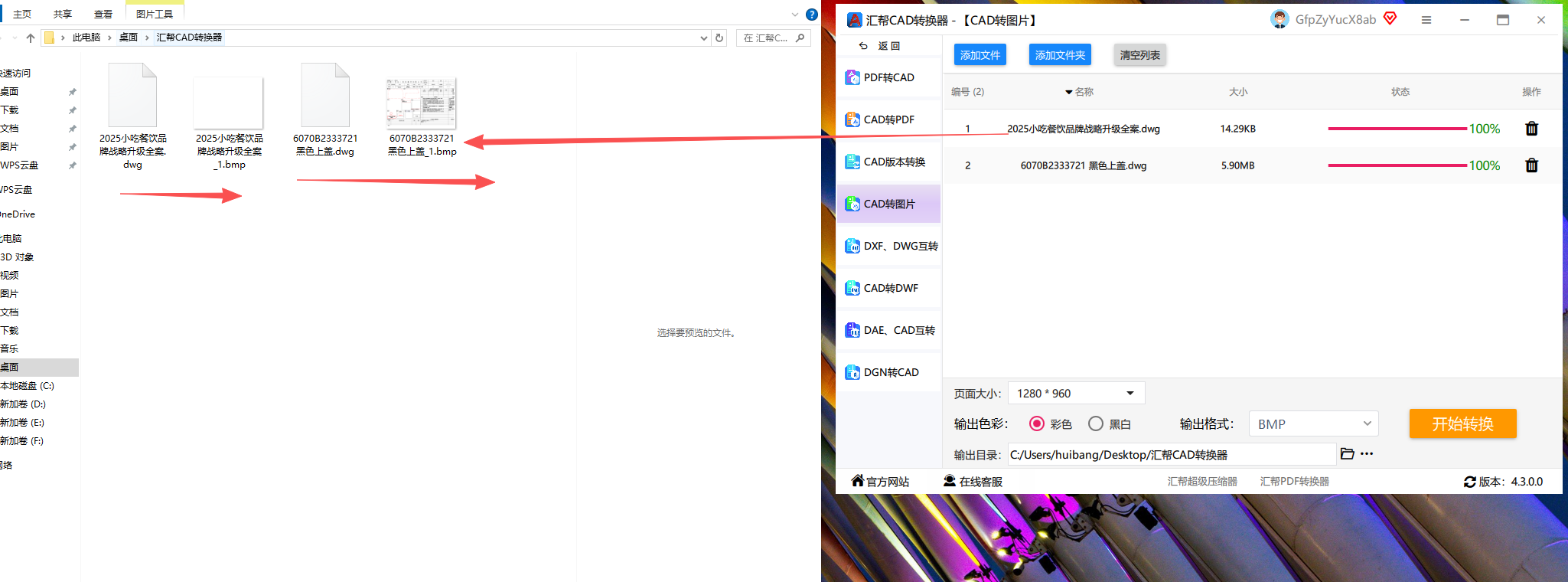

全部完成后，会弹出结果提示，进入目标文件夹即可查看生成的BMP图片。
---
整体来看，汇帮CAD转换器的价值集中在两个维度：一是批处理能力，可以在一次操作中完成数十张图纸的转换，减少重复劳动；二是参数可控性，页面大小和色彩模式可独立设置，而非固定输出一种模板。不过需要客观指出的是，该软件并非免费产品，有频繁批量转换需求的团队或个人可评估其试用版后再做决定。
四、避开两个常见误区：输出发虚与格式后缀错误
在收集实际案例的过程中，有两类问题在论坛和问答平台上反复出现，单独说明一下。
这是对格式转换的典型误解。CAD文件内部以矢量数据和属性代码的形式存储信息，仅在扩展名上做替换，文件本身的编码结构并未变化。强行改后缀后，文件无法被图片查看器正常识别——也就是说，它根本不会成为一个合法的BMP文件。
误区二：输出的BMP总是模糊或有白边
排除源文件本身的问题后，最常见的因素是输出DPI设置过低。当DPI低于100时，一张A1图纸转换成位图后的实际像素尺寸可能不足1500×1000，视觉上自然出现明显锯齿。
另一个容易忽略的细节是输出范围：在AutoCAD中导出BMP时，若直接按默认范围输出而忘了框选图形边界，生成的图片可能包含大片空白区，视觉上就表现为“内容居中、四边空白”。解决方法是输出前使用ZOOM→E将图形缩放到充满视口，再进行导出操作。
五、选型建议与决策参考
明确CAD转BMP的具体需求后，工具的选择逻辑其实非常清晰：
| 使用场景 | 推荐方案 | 核心理由 | |---------|-----------|----------| | 零星转换（每周少于5张） | AutoCAD原生导出 | 无需额外安装新软件，流程短 | | 中等批量（每周10-30张） | 汇帮CAD转换器 | 批量导入+统一参数，出图稳定 | | 对分辨率有极端要求 | CAD Image Converter | 支持更高的像素宽高自定义上限 | | 预算受限的临时需求 | 在线转换网站 | 无需安装，但需注意文件隐私边界 |
特别提醒：使用在线工具转换CAD文件时，务必确认对方网站的数据处理条款。图纸多涉及企业核心设计资产，原则上不建议上传至公共服务器。
写在最后
CAD怎么转换bmp格式，本质上是一个“选择合适工具与合理参数”的过程。单文件快速输出可以使用AutoCAD原生功能，需要批量处理时使用汇帮CAD转换器这类本地软件更为高效。无论沿用哪条路径，输出DPI和图形范围控制都是保证BMP图片清晰度的两大核心变量，希望本文的操作演示能帮助你少走弯路。
如果对具体的分辨率设置或批量转换流程仍有疑问，欢迎在评论区交流你在实际操作中遇到的问题。
