平时工作中，不少朋友都遇到过这样的场景：客户或同事发来一份PDF格式的图纸，想用CAD打开编辑，结果发现直接改不了。PDF文件在传输和预览方面确实方便，但到了需要修改图纸线条、标注尺寸的时候，就有些束手无策了。那么，pdf文件转cad文件怎么搞呢？
其实市面上能实现PDF转CAD的工具并不少，但效果差异挺大。有的是在线网页工具，打开浏览器就能用；有的是本地软件，需要安装到电脑上；还有一些是手机端App，适合在移动设备上应急处理。每一种方案都有自己的使用场景，关键要看你的具体需求。这篇文章就把目前比较主流的几种pdf文件转cad文件的操作方法梳理一遍，并结合实际使用体验给大家做一个客观的对比参考。
方法一：使用汇帮CAD转换器
如果你手头有一批PDF图纸需要转换，那我个人会建议优先考虑本地软件。毕竟不需要把图纸上传到第三方服务器，安全性上会放心一些

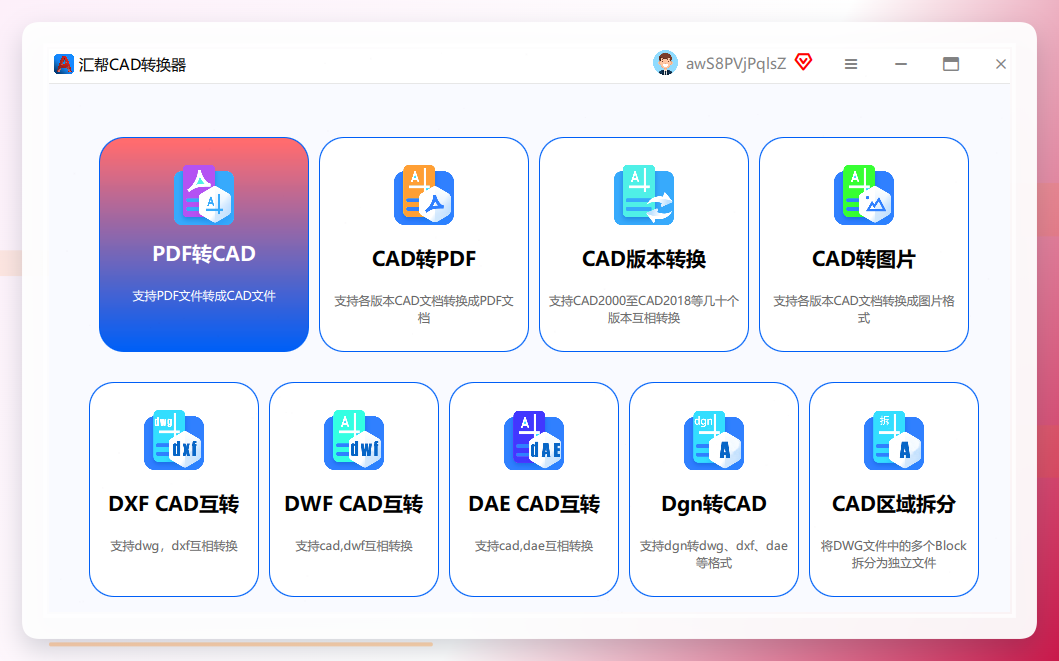

步骤一：启动软件，进入对应功能模块
安装并打开汇帮CAD转换器后，在主界面上方的菜单栏里找到“PDF转CAD”这一项，点击进入。这一步没啥难度，界面布局很直观。

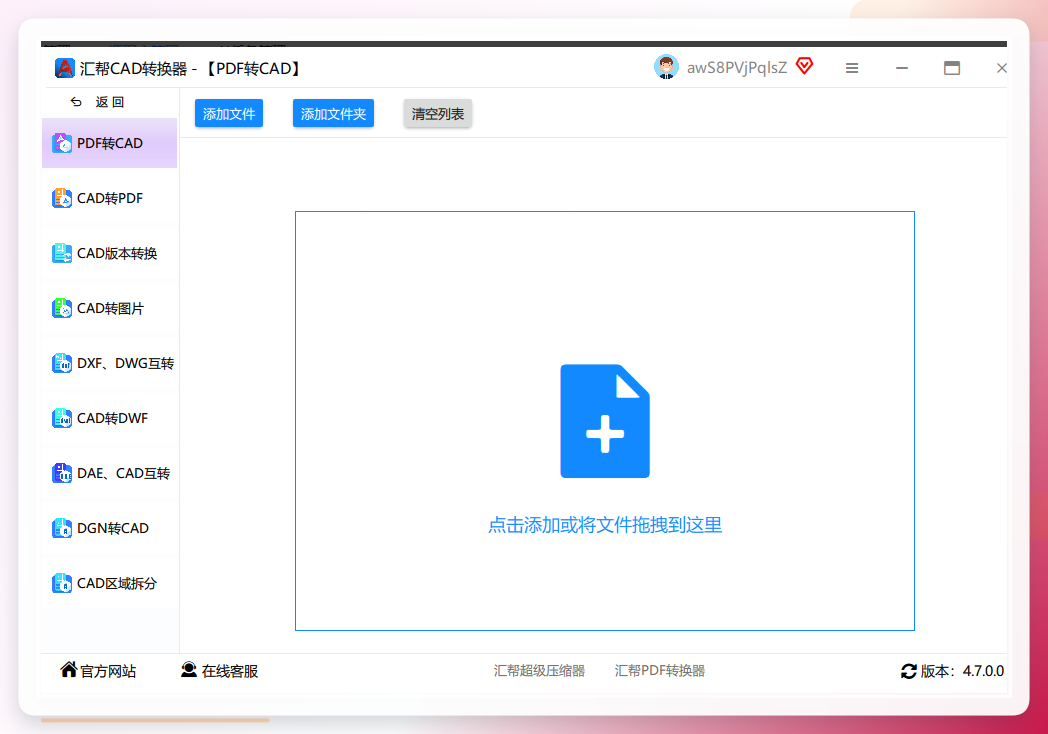

步骤二：批量导入PDF文件
进入功能页面后，点击“添加文件”按钮，可以逐个选择PDF；如果你有一整个文件夹的图纸，直接点“添加文件夹”就能一次性全部导入。从实际体验来看，它对文件数量没有明显限制，一次性拖入几十个PDF也能正常处理。

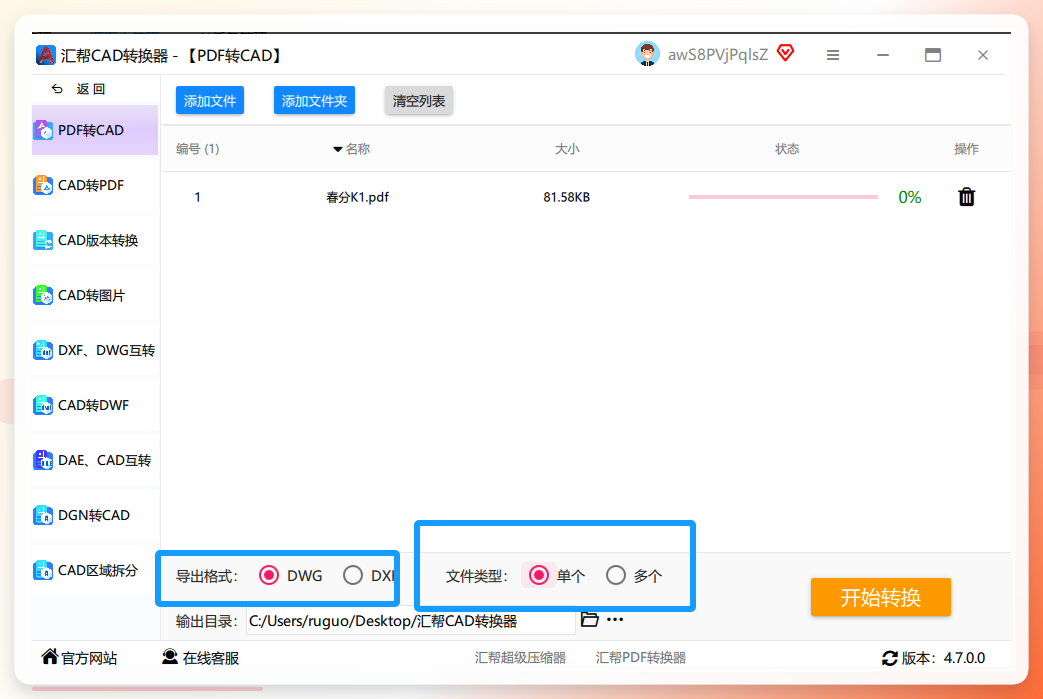

步骤三：设置导出格式
导入文件后，需要选择转换后的目标格式。一般CAD图纸的通用格式有两种——DWG和DXF。如果你用的是比较常见的CAD版本，选DWG就行；如果要在不同CAD软件之间交换数据，选择DXF兼容性可能更好一些。
步骤四：配置合并选项
这里有一个细节需要注意。软件提供了“单个”和“多个”两种输出模式。选择“单个”，每一份PDF都会单独生成一个独立的CAD文件；选择“多个”，则会把这些PDF里的内容合并到一个多图层的CAD文件里面。至于怎么选，取决于你的后续使用习惯——需要单独修改某一页图纸就选单个，希望汇总到一起统一看图就选多个。

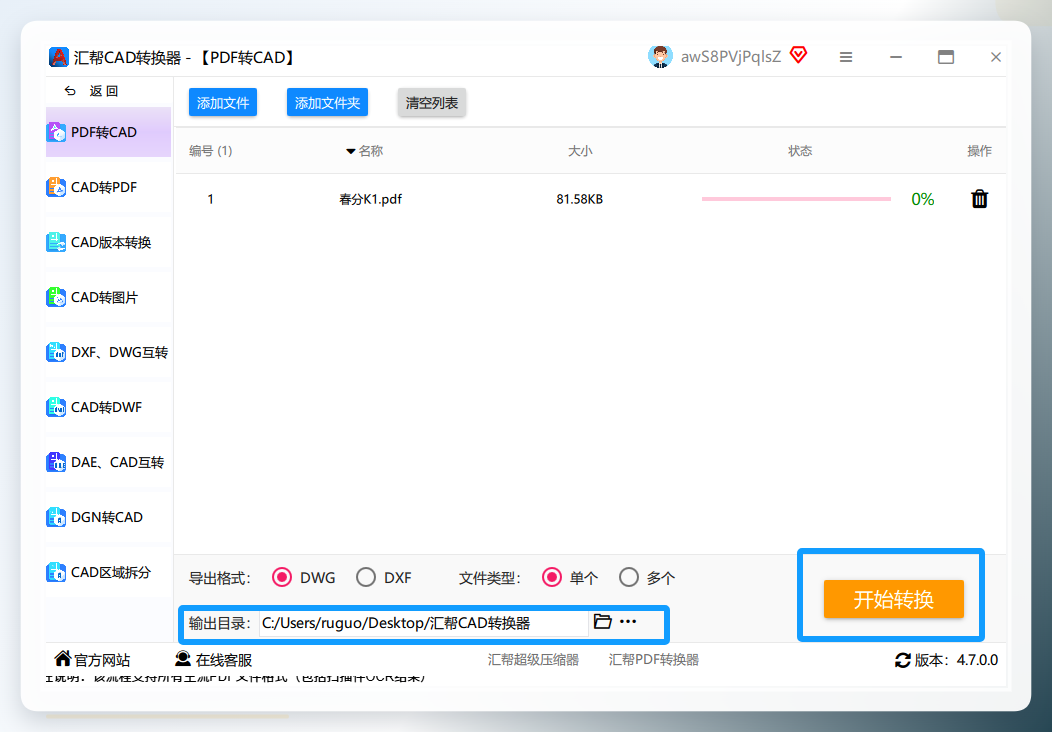

步骤五：指定输出目录
在点击转换之前，建议先设置一个明确的输出文件夹。我习惯把不同项目的转换结果分开存放，这样后面找图的时候会省事很多。
步骤六：开始转换

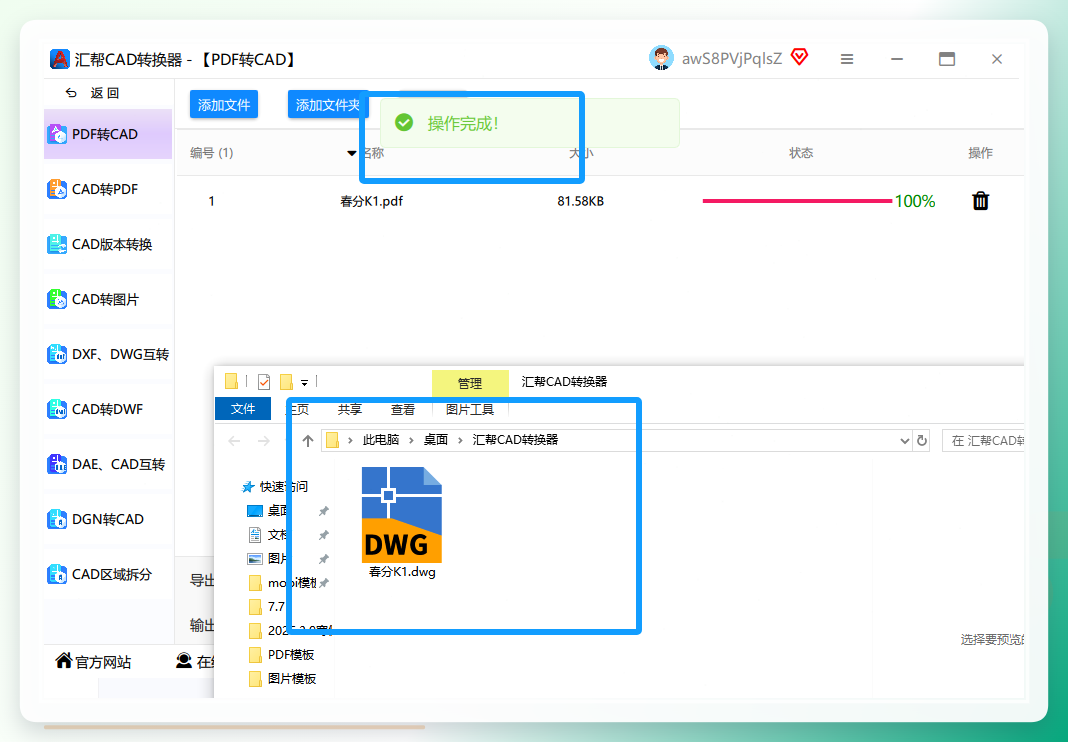

设置都完成之后，点击“开始转换”按钮，软件就会自动处理了。界面上有进度条，能实时看到转换的进度。等进度条走完，系统会弹出一个提示框，显示“操作完成”，这个时候就可以去刚才设置的输出文件夹里查看结果了。
用这种方法在处理pdf文件转cad文件的时候，整体操作门槛不高，几步就能搞定，而且同时处理多份图纸的效率确实比逐张手动转换要高一截。
方法二：在线工具临时应急
如果你只是偶尔转换一份PDF，不想为了这个专门安装软件，那在线工具也可以作为备选。

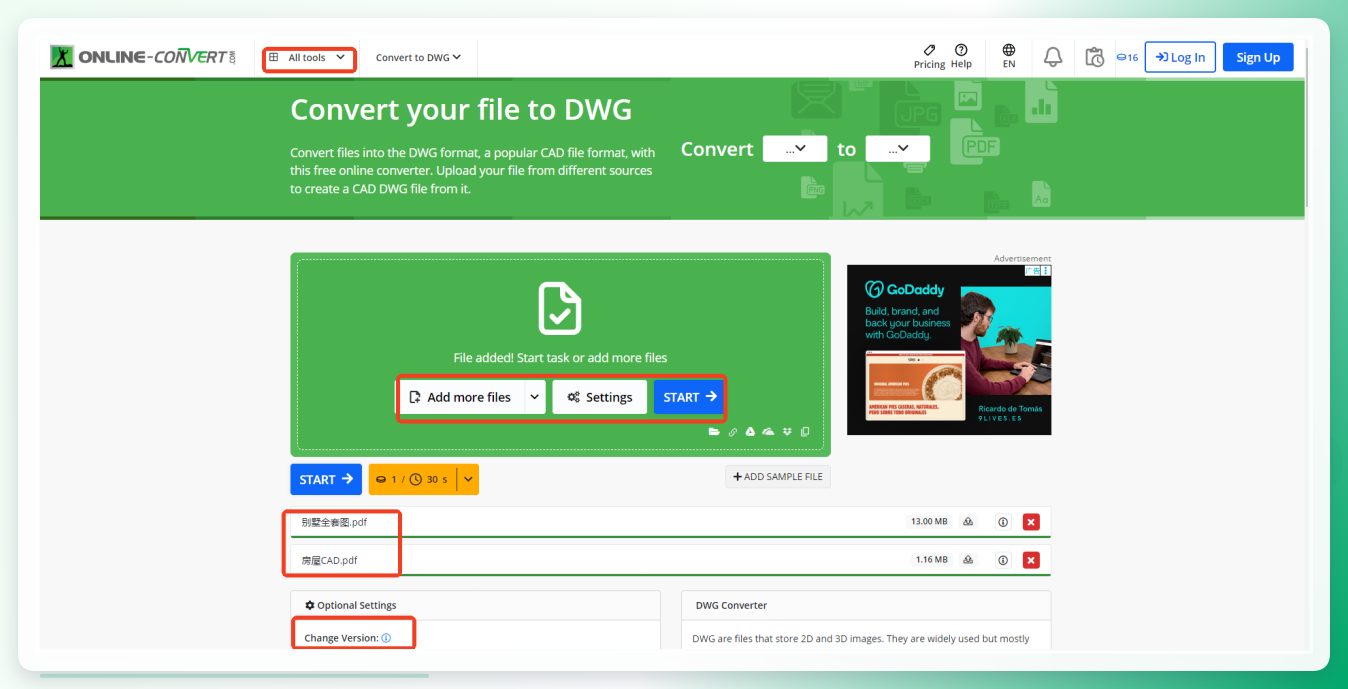

在浏览器里搜索ONLINE-CONVERT这个网站，打开后先点击顶部的“All tools”，在列表里找到“CAD converter”。进入后可以选择输出为DWG或DXF格式，上传PDF文件（支持单选或多选），有些版本还能调整CAD的版本号。设置完成后点击“START”按钮，等它处理完下载结果就行。
不过在线工具有个无法回避的问题——需要把图纸上传到对方的服务器。假如你的图纸涉及项目内部数据或者客户保密信息，那使用前还得斟酌一下。另外，在线转换通常对文件大小有限制，过大的图纸可能传不上去。

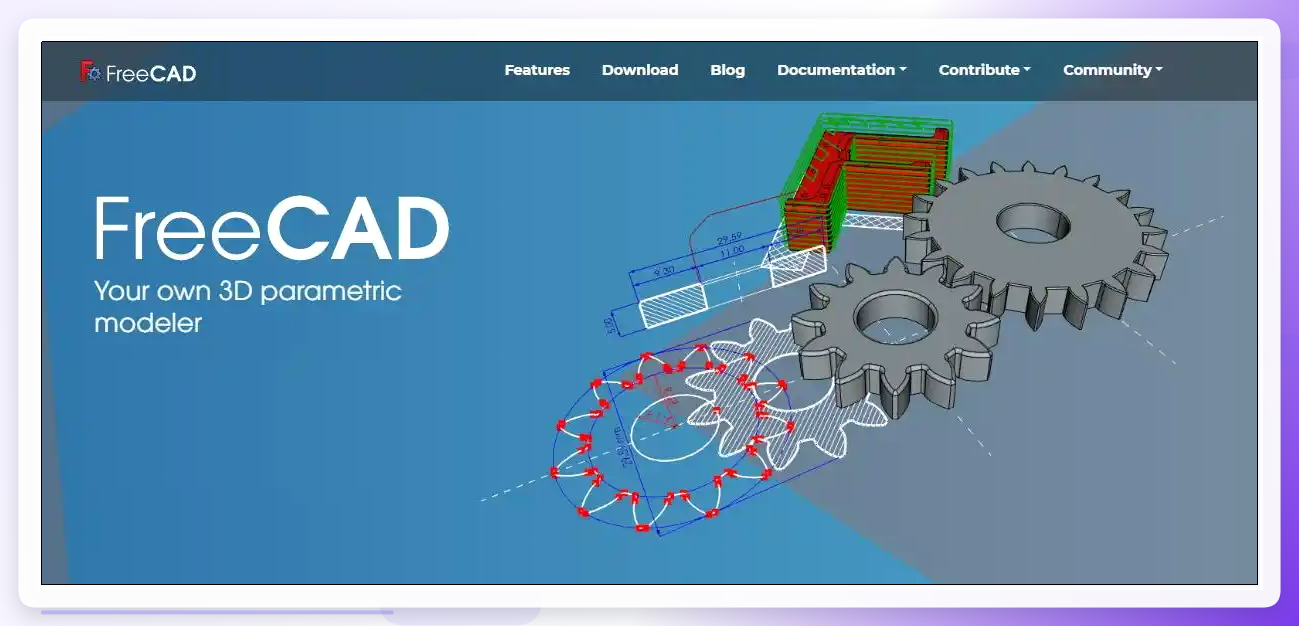

方法三：FreeCAD开源方案灵活度高
如果不想花钱、也不想受会员限制，那可以试试FreeCAD这款开源免费的软件。
打开FreeCAD，新建一个文档，然后导入你的PDF文件。导入之后先检查一下图形是否正常显示，有时候线条会比较乱，需要稍微清理一下。确认没问题后，点击“文件”菜单里的“导出”，在格式列表中选择“DXF”，保存之后再用其他CAD软件打开，如果需要DWG格式，还可以在另存为的时候转换一下。
这个方法的好处是完全免费，适合预算有限的个人用户；缺点就是操作步骤相对繁琐，而且FreeCAD打开复杂PDF时偶尔会出现卡顿。有兴趣尝试的朋友建议用简单一点的图纸先试试水。
方法四：自带PDF导入功能（适合已经装了CAD的用户）
不少朋友电脑上本来就装了AutoCAD，其实它自带了一个PDF导入功能，只是平时大家可能没注意到。
操作很简单：打开AutoCAD，在命令行输入“PDFIMPORT”并回车，然后选择你要导入的PDF文件。这时会弹出一个“导入PDF”的对话框，你可以设置页面、比例、图层等参数。点击确定后，PDF里的线条和文字就会被导入到当前的CAD图纸中，之后再执行“另存为”，选择DWG格式即可。
需要注意的是，导入的PDF最好是由CAD或矢量绘图软件生成的，如果是扫描出来的图片型PDF，导入后识别出来的就是线条的轮廓，修改起来会比较费劲。
方法五：Smallpdf在线工具轻量便捷
还有一个叫Smallpdf的在线平台，也提供了PDF转CAD的功能。它界面比较简洁，对不太熟悉技术操作的朋友来说更友好一些。
打开Smallpdf网站，在首页的转换工具列表里找到“PDF转CAD”的入口，把PDF文件拖拽到网页中，系统会自动上传并开始转换。转换完成后直接下载得到的DWG文件即可。
不管用上面哪一种方法完成pdf文件转cad文件的操作，都有几个问题值得留意：
第一，先确认PDF是矢量图还是位图。 如果PDF本身就是CAD导出的矢量格式，那么转换成DWG后线条的精度会比较高，修改起来也比较顺手。如果PDF是扫描件或者图片粘贴进来的，那一转出来的往往是线条的轮廓，文字也可能变成一条条断线，这时候就需要在CAD里重新梳理一下图面。
第二，转换后要校验图形完整性。 打开转换得到的DWG文件，对照原始PDF检查几处关键尺寸和标注，看看有没有丢线、错位、变形的情况。发现问题及时用其他软件重新转换，多试试不同方案，择优选用。
第三，设置合适的目标版本。 目前在用的CAD软件版本有高有低，转换时尽量选择与自己当前CAD版本一致的格式，避免出现高版本文件低版本打不开的尴尬情况。
最后想说的是，文件格式转换只是绘图工作里的一个小环节，别让它占用太多时间。把工具理顺了，把精力花在真正需要动脑的设计和修改上，可能比一门心思研究“哪种转换方式更好”更有价值。希望这篇文章整理的内容对你日常处理图纸文件能有一些实际帮助。
