图纸打不开，弹窗提示“文件版本不兼容”——这大概是每个跟CAD打交道的人都躲不过的糟心事。那cad高低版本如何转换？说穿了就三种路子：专业转换工具、CAD自带功能、在线平台。今天重点聊第一种，因为它是操作门槛最低、翻车概率也最小的一种。
上周三晚上十点多，我那台用了三年的老联想又弹这个提示了。甲方发来一个2024版的图纸，我本地装的还是2018，双击直接歇菜。搁以前我可能就厚着脸皮让人家另存一份了，但那次赶时间，实在不好意思开口。于是我把手头几个法子挨个试了一遍，下面按顺序说。
### 先装个靠谱的转换工具

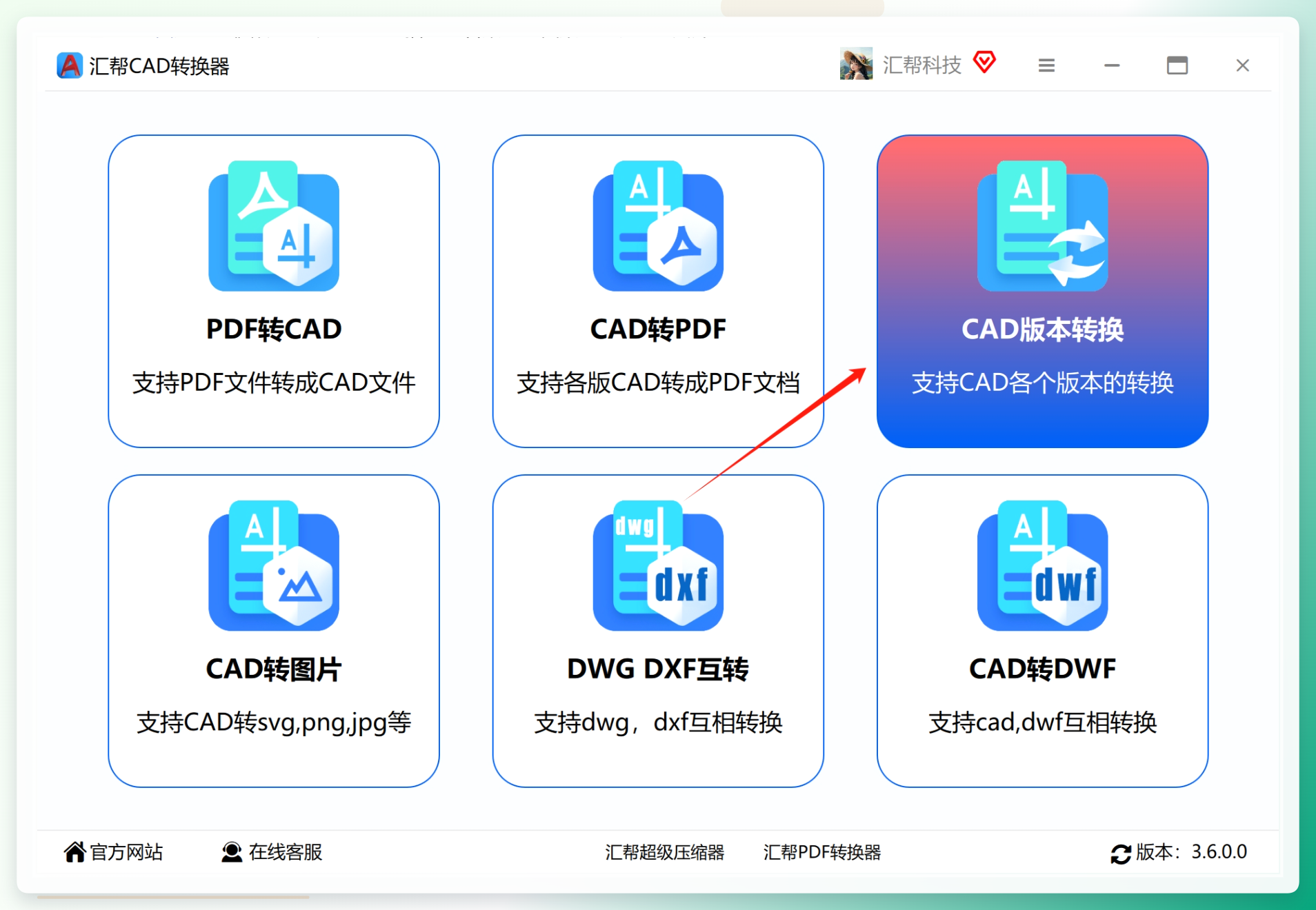

汇帮CAD转换器这名字听起来挺正经的，实际用下来也确实不花哨。先把它装好打开——首页排布着PDF转CAD、CAD转PDF、CAD转图片这些功能入口，我们要用的是“CAD版本转换”那个选项，点进去。

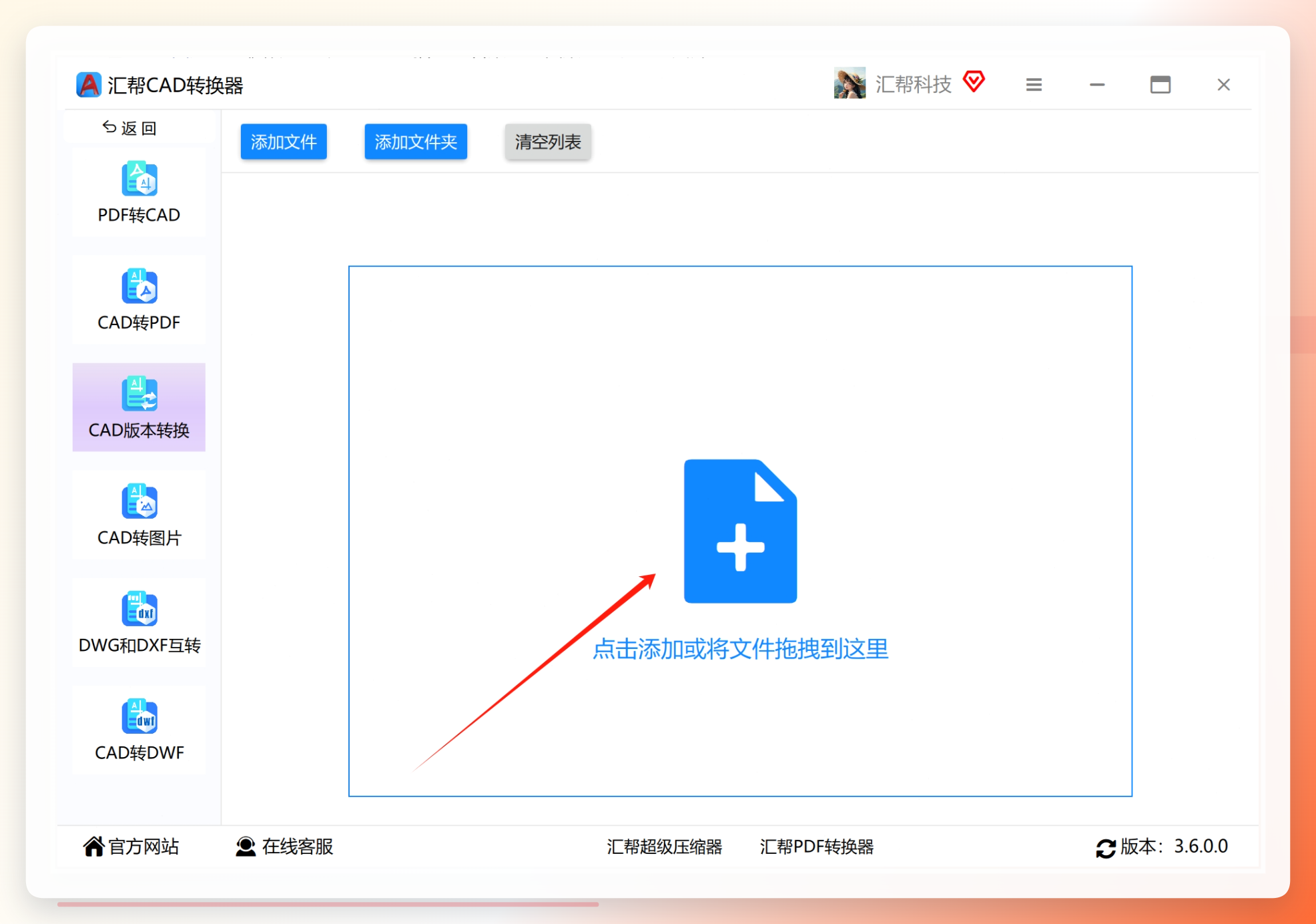

接下来把需要处理的图纸拖进软件界面就行。当然点“添加文件”按钮一个个选也可以，看你习惯。我一般直接拖，省事。

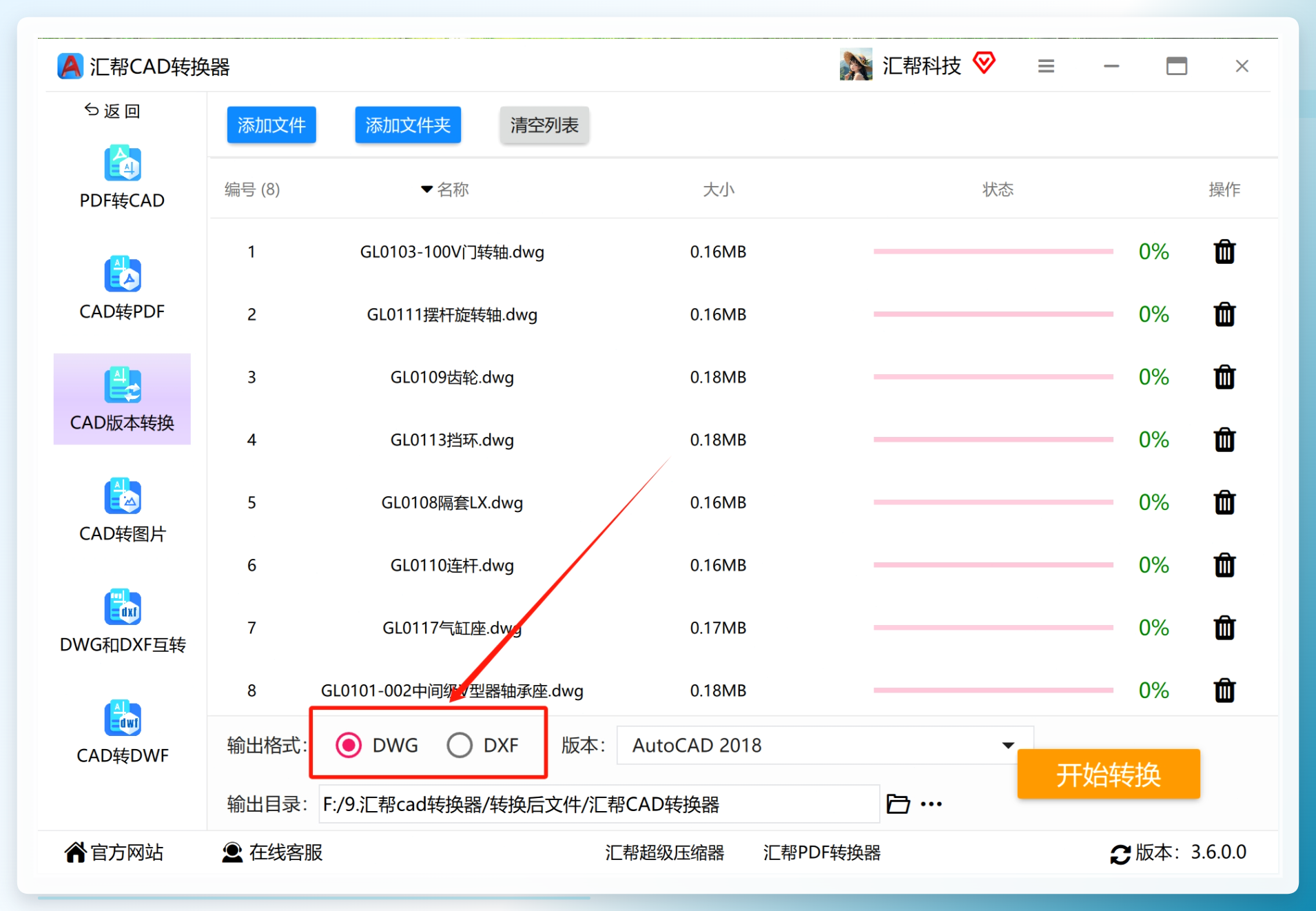

文件进来之后，底部有个输出格式的选项。注意了，这里要选成跟原文件一致的格式——比如你传的是dwg，输出也选dwg，别手滑选成dxf，不然转换完打开可能缺东西。当然你确实想换格式那另说。

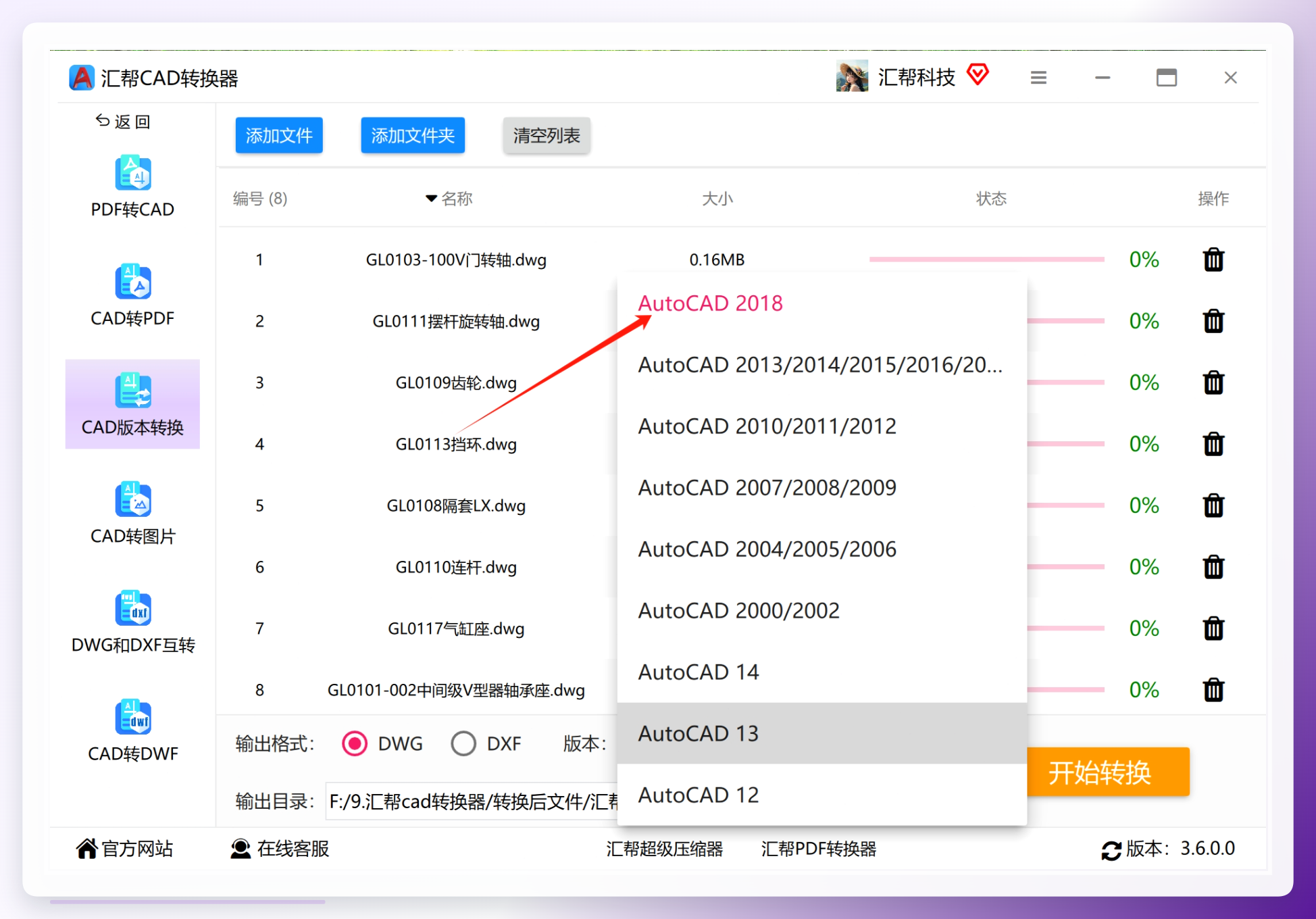

然后就是关键一步：选目标版本。软件列出了从低到高各种CAD版本，AutoCAD 2000到2024都有。你想把高版本降成低版本，就在这选低的；反过来也一样。

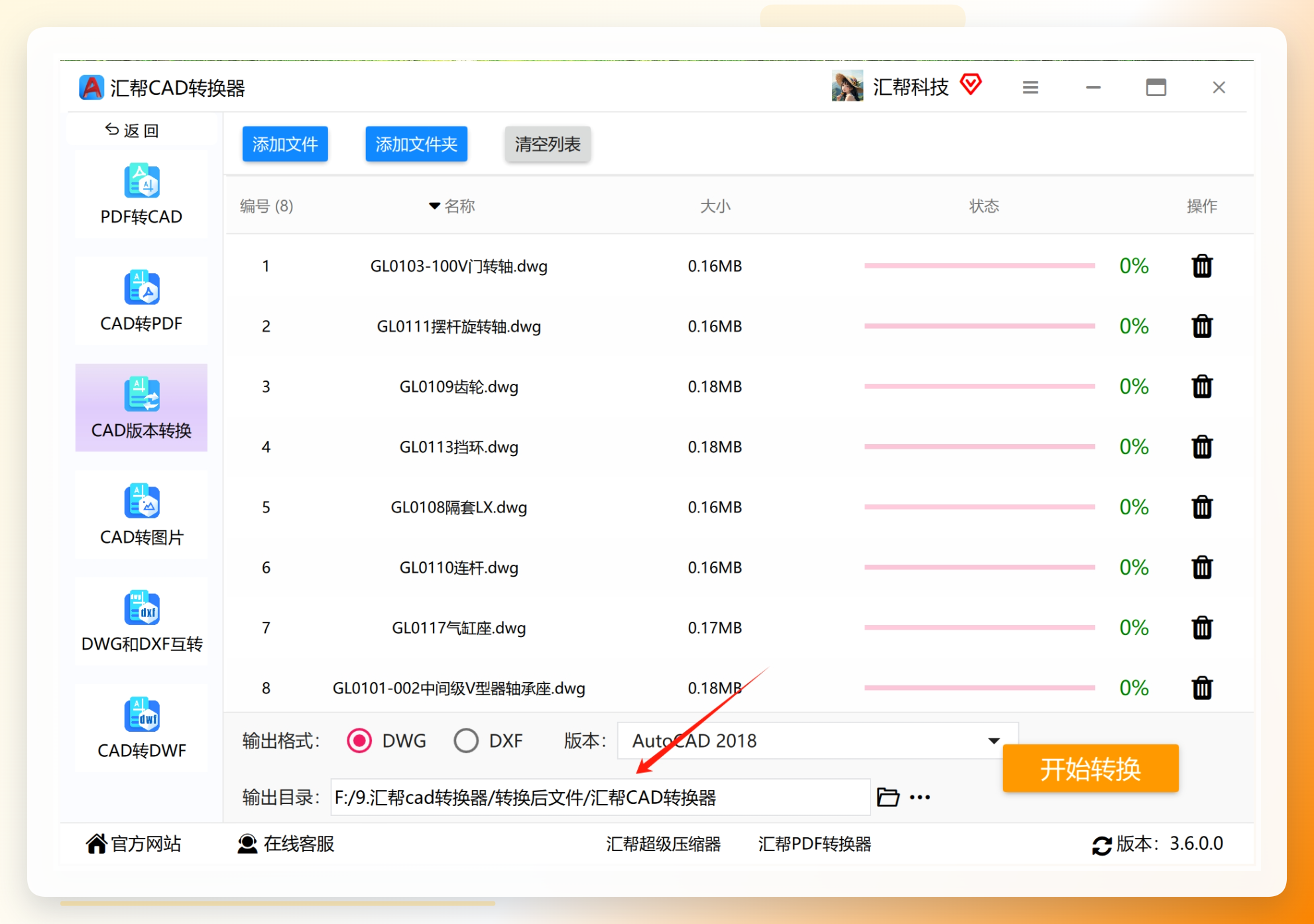

哦对了，输出目录别忘了设。点“浏览”挑个文件夹，转换出来的新文件就搁那儿。我习惯单独建个文件夹放，不然跟原文件混一起容易搞混。

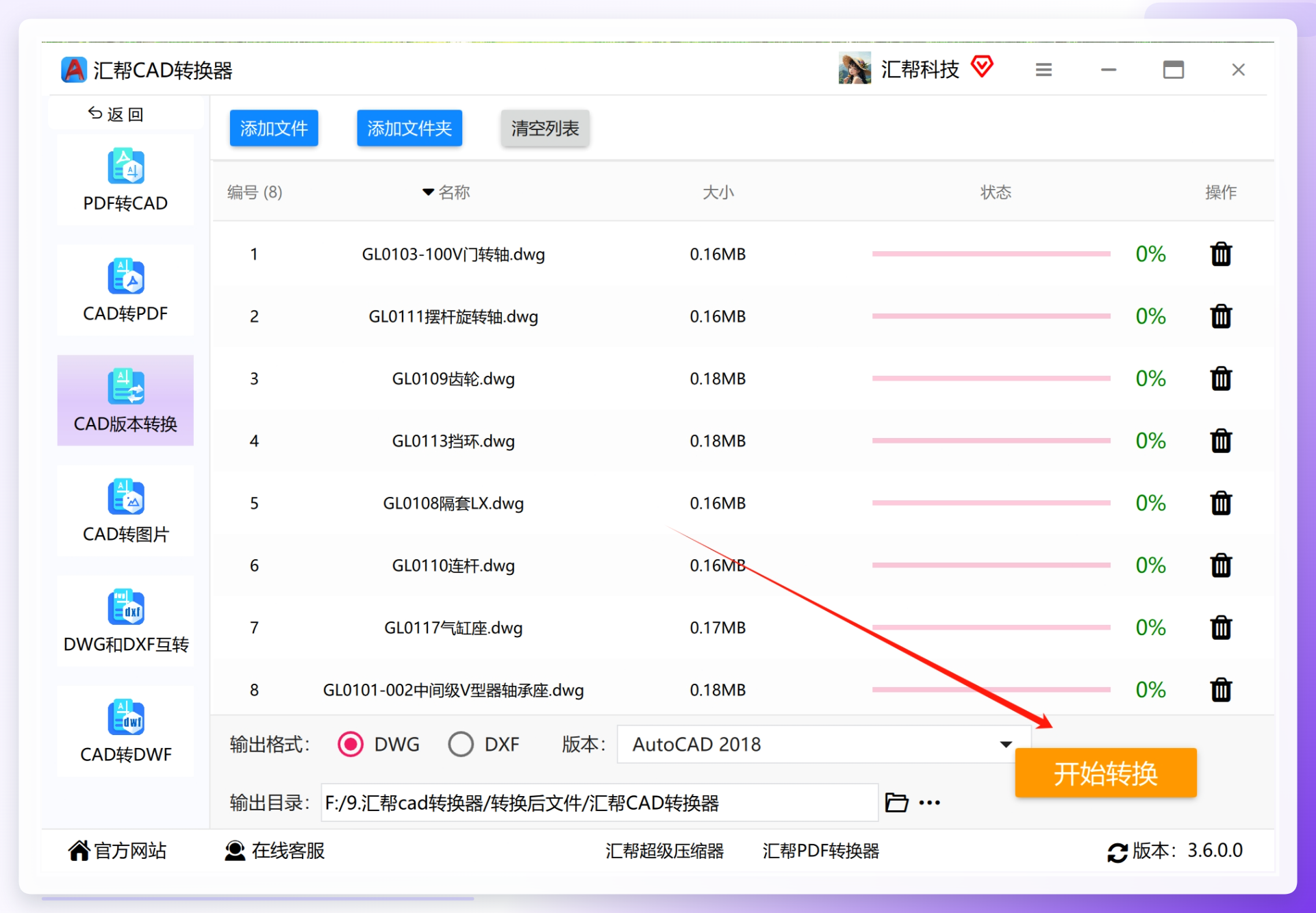

确认无误就点“开始转换”。软件跑起来速度还行，一个十几兆的图纸大概等了不到半分钟。
转换完成它会自动弹出输出目录，你就能看到新生成的文件了。双击打开试试，版本确实变了，图形内容也没丢。
这套流程走下来，高版本转低版本也好，低转高也好，都能应付。而且它支持批量，一次丢十几个文件进去也不在话下——这点比下面要说的第二种方法省心得多。
CAD自带的另存为也能用
如果你的电脑上已经装了对应版本的AutoCAD，其实不装额外工具也行。打开图纸，点“文件”→“另存为”，在保存类型里选一个低版本格式，比如“AutoCAD 2018 DXF(.dxf)”或者“AutoCAD 2013 图形(.dwg)”。
但这里有个坑——高版本另存为低版本时，某些新功能对象会丢失或者变成代理实体。我试过一回，图里的动态块直接炸开了，改都没法改。所以用这个方法之前，最好先备份原文件，别问我怎么知道的。
另外，这招只适合偶尔转一两个文件。要是手头几十张图纸等着降版本，一张张打开另存，那效率简直了。
在线转换平台可以应急
搜“CAD版本转换在线”能出来一堆网站，操作逻辑大同小异：上传文件→选目标版本→下载。不用装软件，临时应急可以。
不过有两个问题得想清楚。一是文件安全，尤其是涉及商业项目的图纸，传到别人服务器上总归不太踏实。二是免费平台通常有文件大小限制，超过二三十兆就得付费。我之前传过一个四十多兆的总图，直接提示超限，白折腾。
几个容易踩坑的地方
转完打不开？先检查目标版本选对没有。比如你电脑装的是CAD 2016，那转出来的文件版本不能高于2016，否则照样打不开。
图纸内容丢失？大概率是版本跨度过大导致的。从2024直接降到2004，中间隔了二十年，有些对象不兼容很正常。建议跨度大的话分两步走，先降到2013，再降到2004。
还有，转换前把原文件备份一份。这习惯不亏——万一转出来有问题，至少还有个退路。
有人问手机能不能搞？目前汇帮这个工具是Windows端的，Mac和手机端暂时没有。手机端倒是有一些在线转换的网页能用，但操作体验跟电脑比差不少，屏幕小、选版本费劲，不太推荐。
最后说两句
三种方法各有各的适用场景。偶尔转一两个文件，CAD自带另存为够用；不想装软件、文件又不涉密，在线平台能应急；但如果你经常需要批量处理，或者对文件安全有要求，装个汇帮CAD转换器这类本地工具还是更稳妥。说到底，cad高低版本如何转换这个问题，核心就一句话——选对工具，版本选准，剩下的交给软件跑就行了。
你平时转CAD版本还遇到过啥怪问题？评论区说说，我看看有没有啥偏方。
