上周三晚上十点多，我那台用了三年的老联想突然卡死。屏幕上是一个甲方发来的dwg文件，死活打不开——人家用的CAD 2024，我这边还停留在2016。当时就无语了。
这种破事，干设计的基本都遇到过。你辛辛苦苦画完的图，发给施工方，对方来一句“打不开啊”。或者你收到一份合作方的图纸，自己电脑上怎么点都没反应。版本不兼容，轻则文字乱码、标注跑偏，重则直接报错闪退。急得直冒汗也没用。
所以今天聊的就是这件事：cad怎么调成降低版本模式。我把几个能用的法子整理了一下，有本地软件也有非常规思路。亲测有效，照着做就行。
别急着装新版本
很多人第一反应是“那我装个高版本不就行了”。方向反了。
你要解决的是把高版本文件变成低版本能认的格式，不是把自己的软件升上去。升上去反而更麻烦——你存出来的文件版本更高，对方更打不开。这是个死循环。
正确的思路是“降维”——把高版本CAD文件另存为低版本格式，或者用转换工具重新输出一遍。下面这几个方法，从推荐到备用，挨个说。
方法一：汇帮CAD转换器

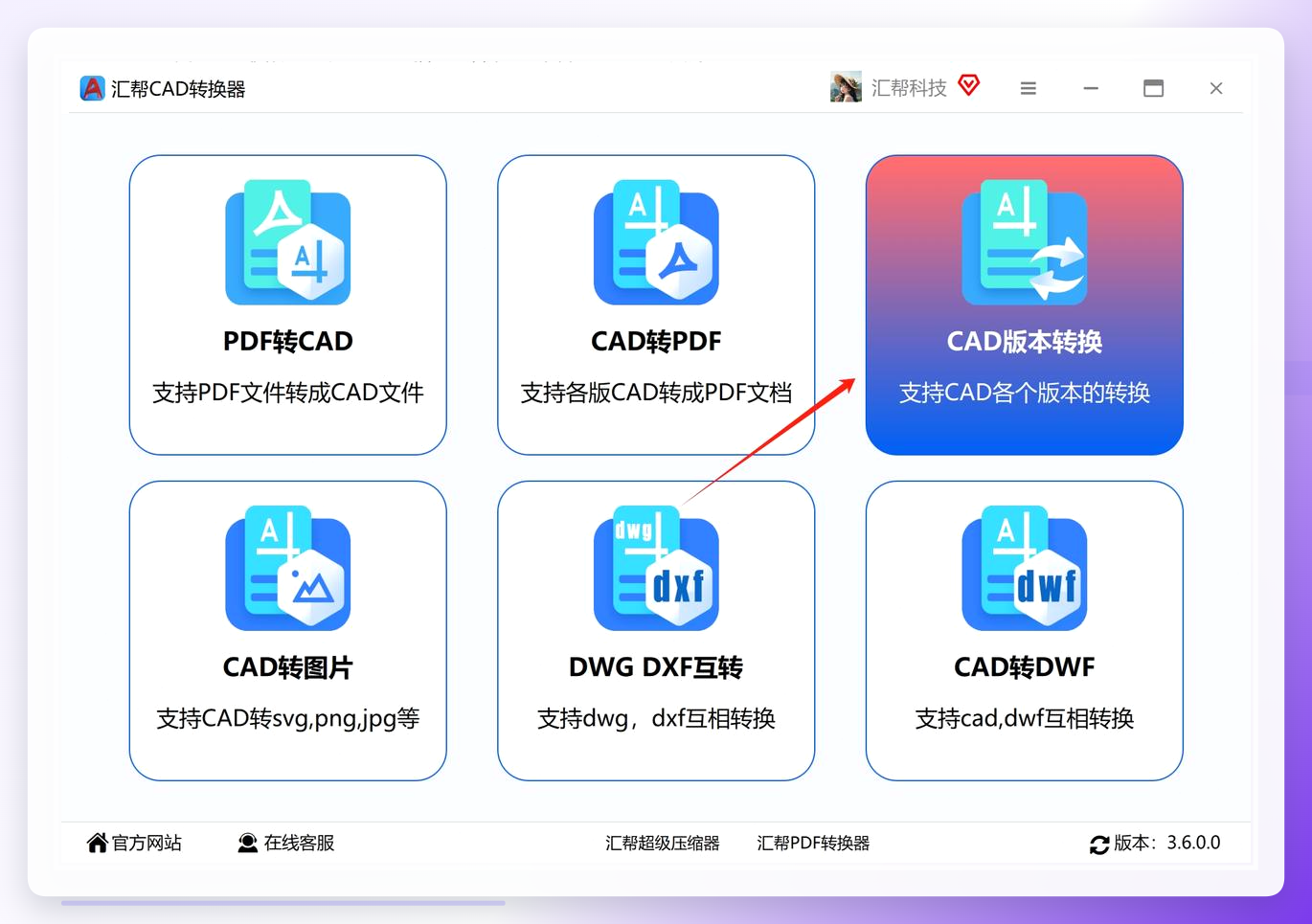

步骤1：打开“汇帮CAD转换器”，在界面上找到“CAD版本转换”这个选项，点进去。
步骤2：点击软件中间的加号标识，会弹出一个文件选择框。把你需要降版本的那个CAD文件选进来。
步骤3：看软件底部，有输出格式的选项。你可以选跟原来一样的dwg，也可以顺手转成dxf或者其他格式。看自己需求。
步骤4：这一步是关键。在界面右侧找到“版本”那一栏，下拉。里面列了一堆CAD版本号，从老到新都有。你要降版本，就挑一个低版本的选上。比如对方用的是2010，你就选2010。
步骤5：设置输出目录。点一下旁边的文件夹图标，选个你找得到的位置存转换后的文件。别存桌面，回头又找不着了（别问我怎么知道的）。
步骤6：点“开始转换”。软件就开始干活了。文件小的话几秒钟的事，大文件多等一会儿。
步骤7：转换完成。去你刚才设的输出目录里找，低版本文件已经躺在那了。打开确认一下，没问题就可以发给对方了。
整个流程走下来，快的话不到一分钟。这软件支持批量，文件多也不怕。
方法二：CAD转换助手
这个工具跟上面那个思路差不多，界面稍微不一样。
打开软件，主界面上功能挺多，找到“CAD版本转换”模块点进去。
导入文件有两种方式——直接拖拽到窗口里，或者点“添加文件”从文件夹选。文件多的话批量导入挺好使。
然后设参数。格式默认跟原文件一样就行。

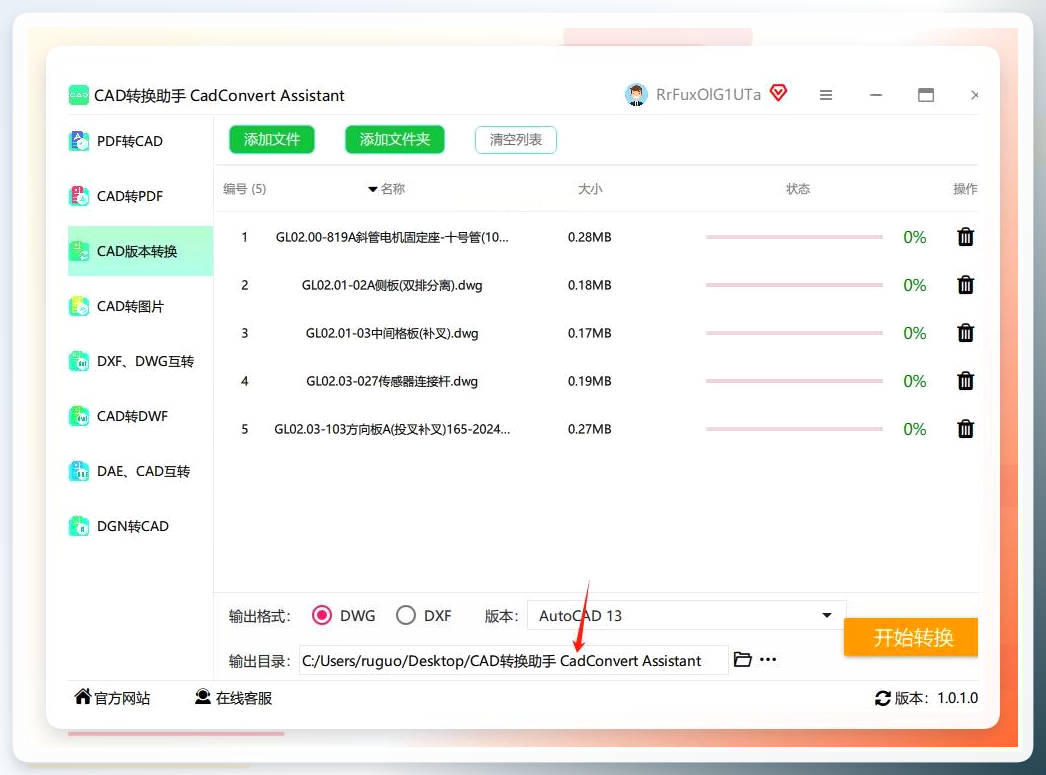

版本那里下拉，选你要的目标版本。
输出目录建议新建个文件夹专门放，不然跟其他文件混一起容易乱。

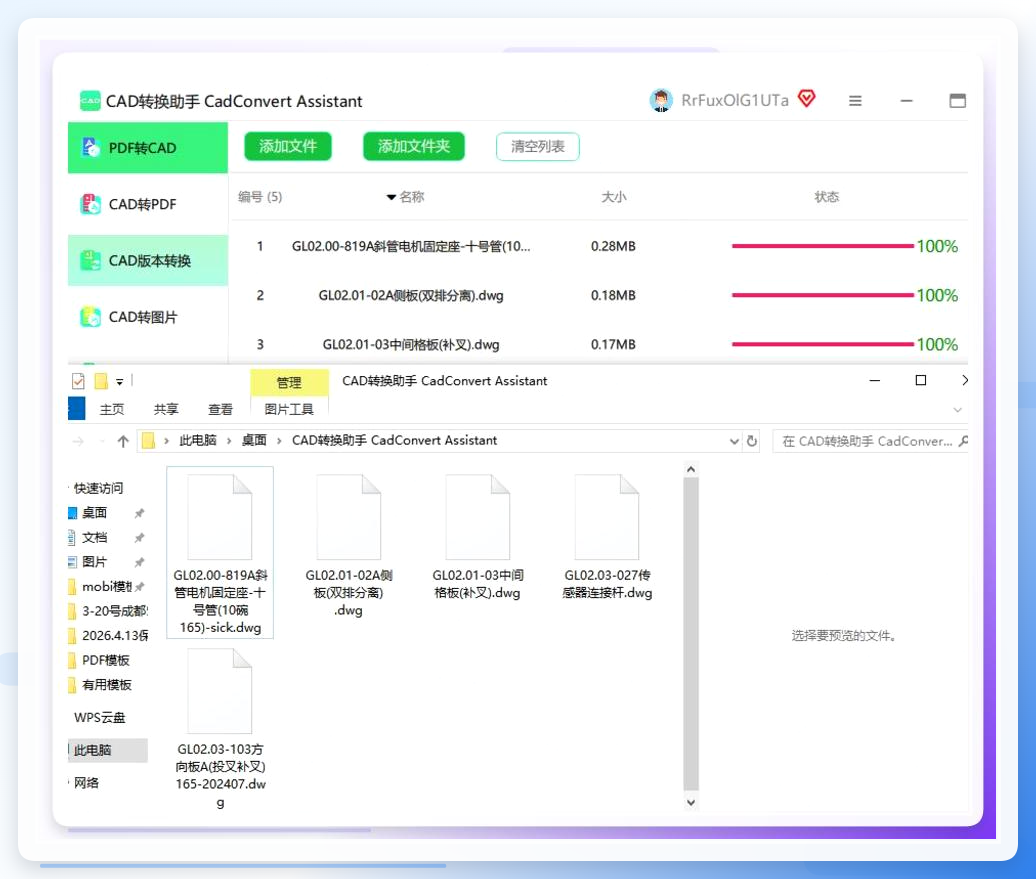

点“开始转换”，等进度条走完，软件会自动打开输出文件夹。
方法三：TyCAD

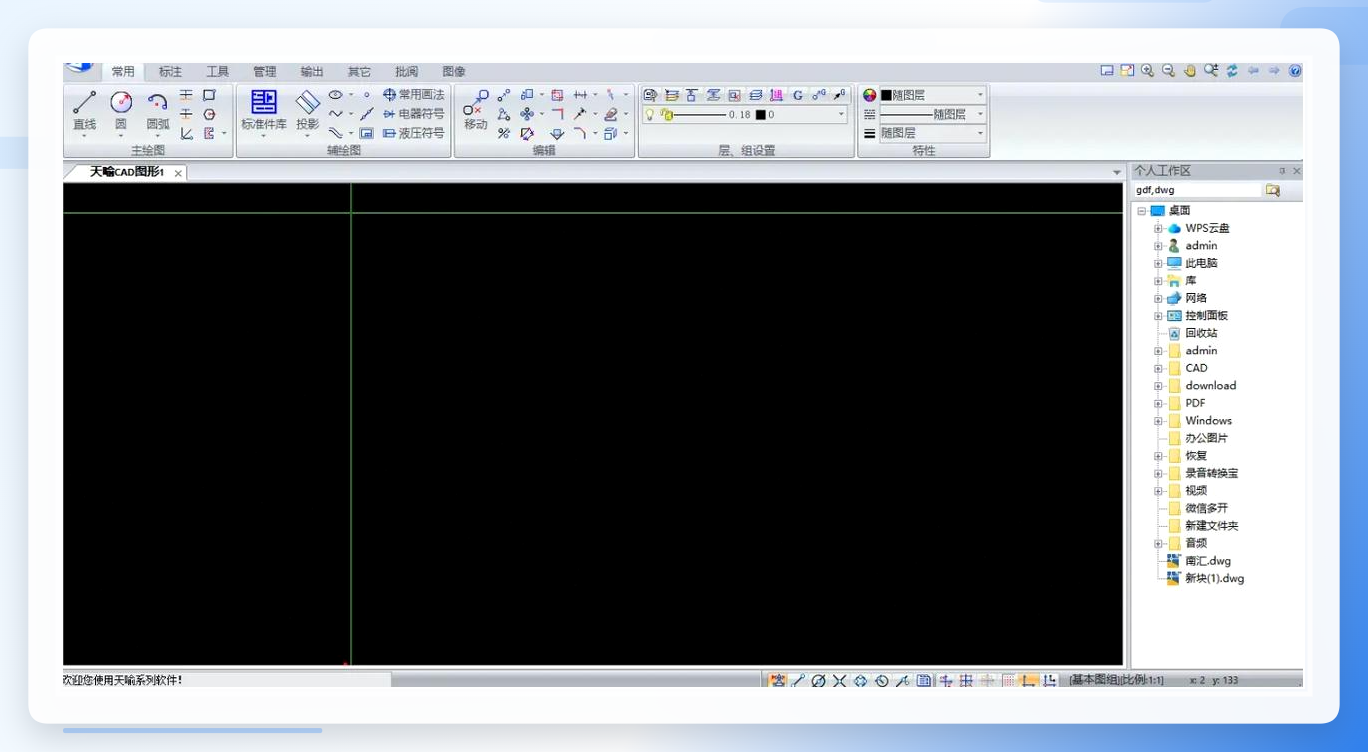

打开TyCAD，顶部菜单栏找“文件”，点开选“打开”，把需要降版本的文件加载进来。
然后看菜单栏和工具栏，一般在“文件”或者“转换”菜单下面能找到版本转换相关的选项。
点进去之后，下拉菜单里选“降低版本”或类似命令。会弹一个对话框，在里面挑目标版本，比如AutoCAD 2010、2014这些。
确认版本没错，点“确定”或者“开始转换”。等进度条走完，文件会按你设的路径存好。
方法四：用CAD自带功能改默认保存版本
这个方法严格来说不算“转换”，但能让你以后存出来的文件直接就是低版本。
在CAD命令行里输入“op”三个字母，回车。会弹出一个“选项”窗口。
在窗口里找到“打开和保存”选项卡，点进去。里面有个“另存为”的设置项，右边有个下拉箭头。点开，里面列了各种CAD版本格式。选一个低版本的，然后点“确定”。
以后你每次保存文件，默认就是低版本格式了。省事。
不过这个方法有个前提——你得先能打开那个高版本文件。如果文件本身就打不开，这招用不了。
方法五：在线转换工具（备用方案）
网上有一些免费的在线CAD转换服务。上传文件，选目标版本，转换完下载。
用起来确实方便，不用装软件。但有个问题得提醒一下：图纸文件上传到别人服务器上，涉及商业项目的话，隐私方面自己掂量。偶尔转个无关紧要的文件可以，重要图纸建议还是用本地软件处理。
另外在线工具对文件大小通常有限制，太大的文件传不上去。
几个容易踩的坑
说几个我自己遇到过的情况。
文字样式丢失。降版本之后，有些字体可能显示不出来，变成问号或者乱码。这个跟版本转换本身关系不大，主要是对方电脑缺字体。解决办法是把字体一起打包发过去，或者转成PDF再发。
标注尺寸偏移。偶尔会出现标注位置跑偏的情况，尤其是用了注释性标注的文件。转换前把注释性关掉，或者转完手动检查一遍。
图层和块的问题。极少数情况下，动态块或者复杂图层在降版本后会出问题。转换完记得打开检查一下，别直接发给甲方。
文件大小变化。转成低版本后文件可能变大也可能变小，正常现象，不用慌。
最后说几句
cad怎么调成降低版本模式，说到底就两条路：要么用转换工具重新输出一遍，要么改CAD的默认保存设置。
如果你经常需要跟低版本打交道，建议把默认保存版本设低一点，从源头省事。如果只是偶尔遇到，用汇帮CAD转换器这类工具处理一下就完事了。
TyCAD和CAD转换助手可以作为备选。在线工具应急用可以，重要文件不太建议。
对了，忘说一点——转换前最好把原文件备份一下。万一转出来有问题，至少原始文件还在。这个习惯能帮你省掉很多麻烦。
说错了欢迎拍砖。
