CAD转图片技巧机械制图图纸分享操作不复杂

在工程设计、建筑规划或产品设计领域，CAD图纸是工作的核心成果。这些图纸通常需要在不同的场合被使用，比如插入到演示文稿中、通过邮件发送给同事，或者放入项目报告里。然而，CAD文件本身并不总是方便直接查看或分享，特别是当接收方没有专业的CAD软件时。这时候，把CAD转换成常见的图片格式，比如JPG或PNG，就成为一个很实际的需求。图片格式通用性强，几乎在任何设备上都能打开，而且便于调整大小和裁剪，非常适合用于展示或印刷。

不过，转换过程可能并不像看起来那么简单。直接截图虽然快，但往往分辨率不够，细节丢失严重。用CAD软件自带的导出功能，有时步骤繁琐，设置选项多，对新手不太友好。而且，如果需要批量转换大量文件，手动操作效率太低，还容易出错。有没有一种方法，既能保证转换质量，又操作简单，还能高效处理多个文件呢？这正是我们今天要探讨的问题。

本文将详细介绍几种将CAD转换为图片的方法，从使用常见CAD软件的内置功能，到借助专门的转换工具。我们会一步步讲解操作流程，尽量把每个环节都说得清楚明白。无论你是偶尔需要转换一张图纸，还是经常要处理大批量文件，希望这些方法都能给你带来帮助。当然，每种工具都有其特点，我们会客观说明，你可以根据自己的习惯和需求来选择。好了，我们直接开始吧。

方法一：使用浩辰CAD软件

浩辰CAD是一款常用的国产CAD设计软件，它自身就带有将图纸输出为图片的功能。这个方法适合那些已经在使用浩辰CAD，并且只需要偶尔转换一两张图纸的用户。

步骤一：启动浩辰CAD软件，打开你需要转换的那个CAD图纸文件。

步骤二：按下键盘上的打印快捷键，也就是Ctrl和P键。这时会弹出一个叫做“打印-模型”的对话框。

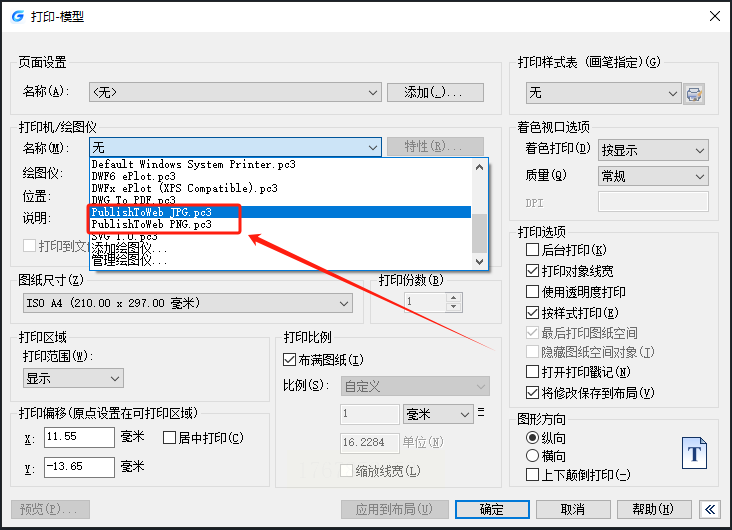

步骤三：在这个对话框里，找到“打印机/绘图仪”选项。在“名称”那里，点击下拉菜单，选择“PublishtToWeb JPG.pc3”或者“PublishtToWeb PNG.pc3”。这两个虚拟打印机就是用来生成图片的。

步骤四：接下来，你需要设置一些打印参数。比如，在“图纸尺寸”那里，可以选择输出图片的大小；在“打印范围”那里，选择“窗口”，然后回到图纸上框选出你要转换的区域；还可以调整“打印比例”。这些设置都会影响最终图片的效果。

步骤五：所有参数都设置好以后，点击对话框底部的“确定”按钮。软件会问你图片保存到哪里，选一个位置，保存即可。这样，CAD图纸就转换成图片了。

这个方法的好处是，不用安装其他软件，直接用现有的工具就能完成。但步骤稍微多点，需要理解一些打印设置，并且不适合一次性转换很多个文件。

方法二：使用汇帮CAD转换器

软件名称：汇帮CAD转换器

下载地址：https://www.huibang168.com/download/L2Wb1FGBo3w8

如果你觉得CAD软件自带的操作有点复杂，或者你需要一次性转换很多张CAD图纸，那么可以试试专门的转换工具。汇帮CAD转换器就是这样一款软件，它专注于各种CAD格式的转换，操作上设计得比较直接。你可以通过它的官方网站下载并安装这款软件。

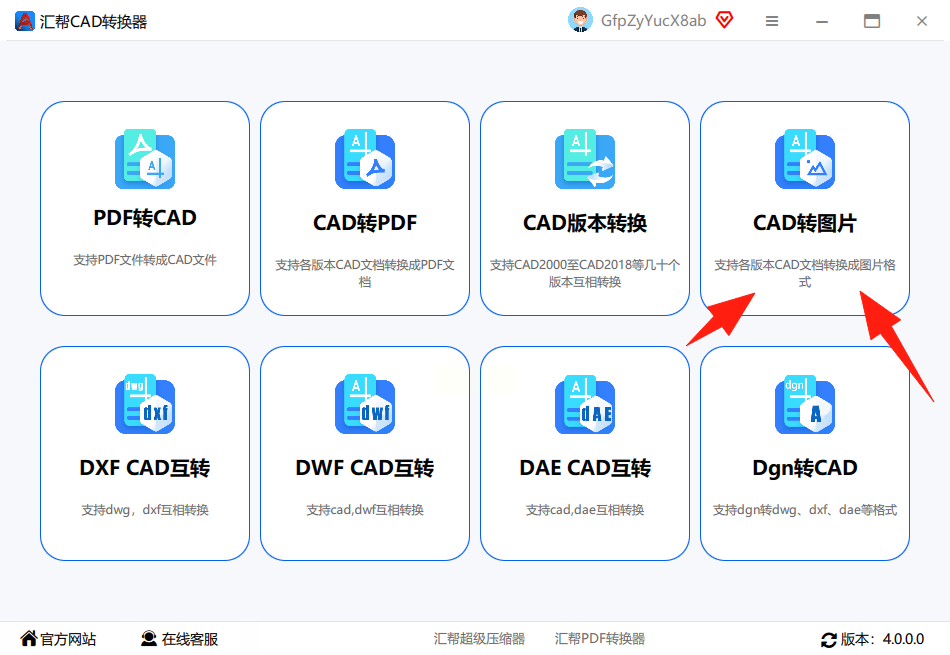

步骤一：打开安装好的汇帮CAD转换器。在软件的主界面上，你会看到好几个功能选项。找到并点击“CAD转图片”这个功能模块。

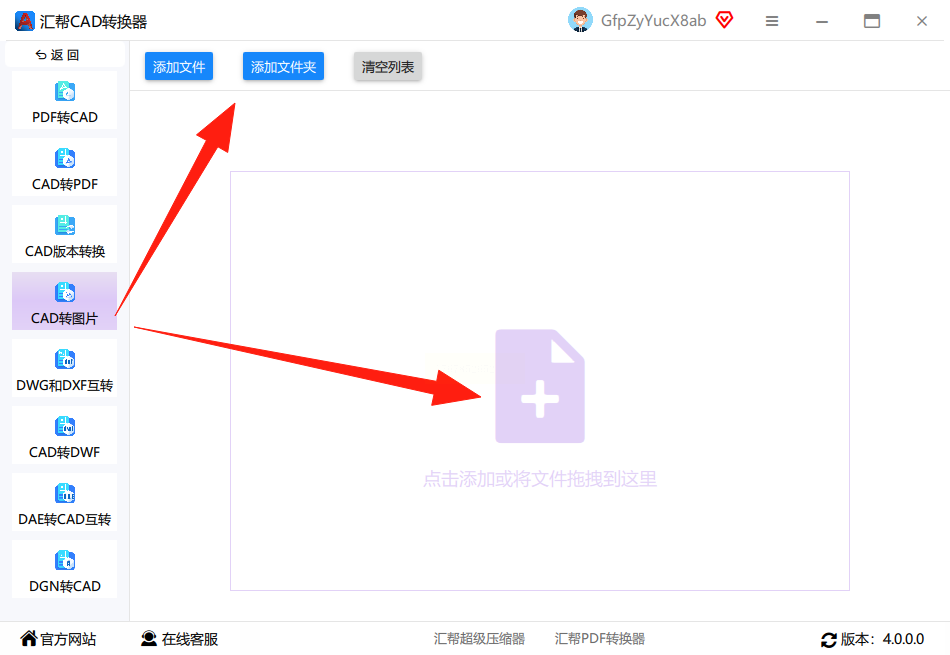

步骤二：点击之后，就进入了转换页面。页面左侧通常是操作导航或设置区，右侧是文件添加区域。你可以直接把要转换的CAD文件拖拽进去，或者点击“添加文件”按钮来批量选择。这个软件支持一次性添加多个文件，省去了重复操作的麻烦。

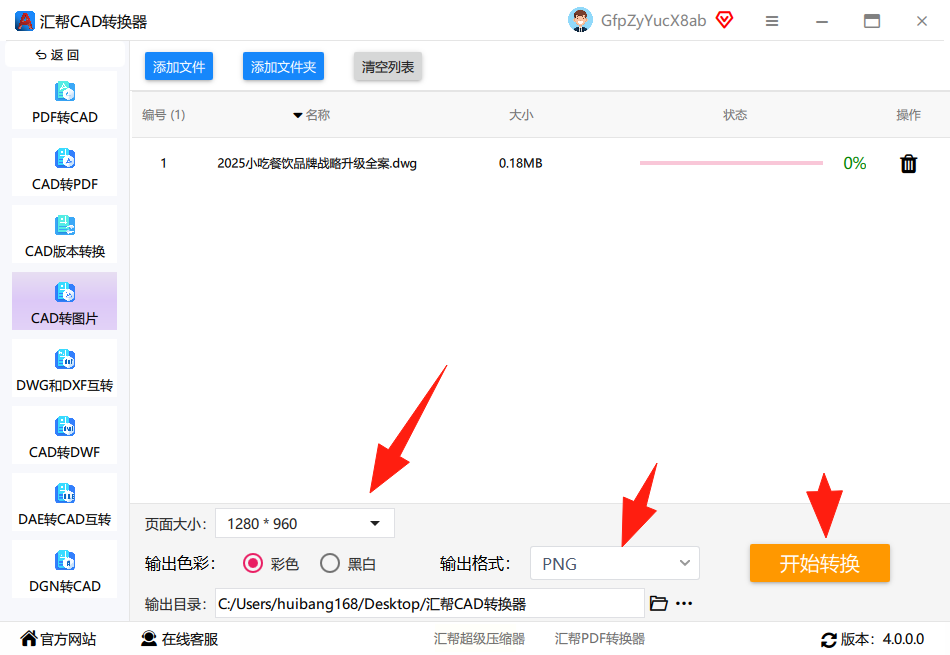

步骤三：添加完文件后，在页面下方可以进行输出设置。这里你可以选择输出图片的格式，软件支持JPG、PNG、TIFF等多种常见图片格式。比如，我们选择最常用的JPG格式。你还可以设置图片的背景颜色（例如是白色背景还是黑色背景）、输出图片的分辨率（分辨率越高，图片越清晰，文件也越大）等。

步骤四：接下来，需要设置一个“输出目录”。也就是转换后的图片要保存在电脑的哪个文件夹里。点击“浏览”按钮，选择一个你容易找到的文件夹。

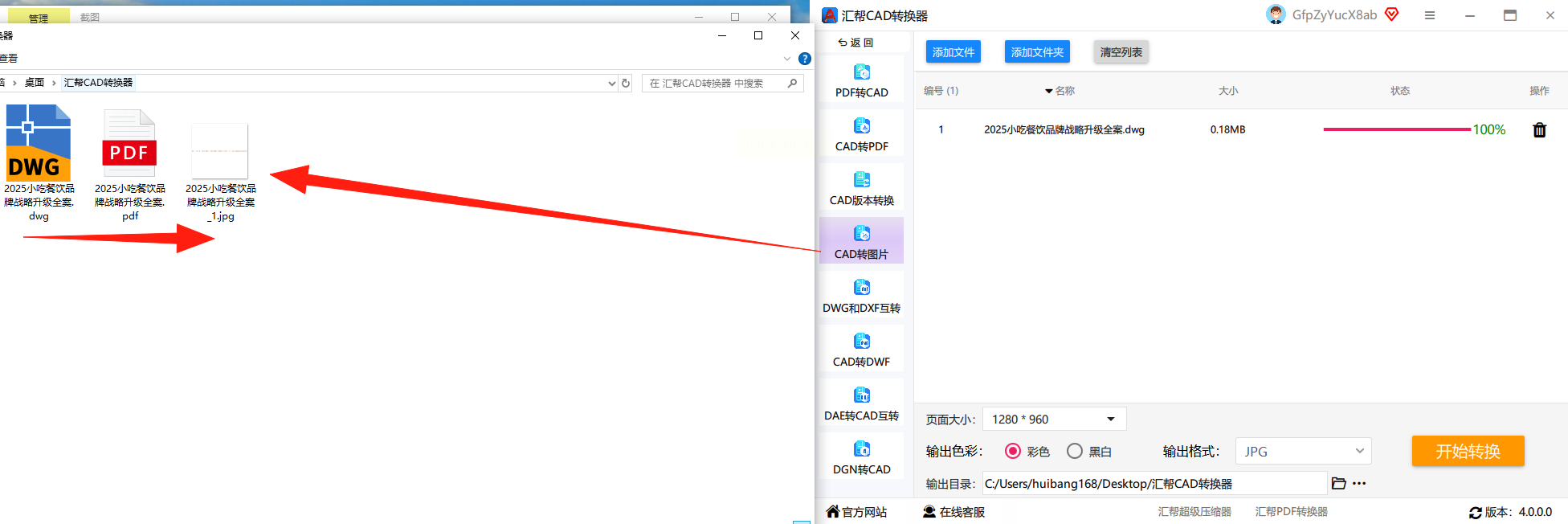

步骤五：最后，点击大大的“开始转换”按钮。软件就会自动处理所有添加的文件了。转换过程中会有进度条显示，转换完成后，软件通常会给出提示。你之前上传的CAD原文件不会被修改或删除，它们会原封不动地保留，新生成的图片则保存在你刚才设置的输出目录里。

使用汇帮CAD转换器这样的专门工具，流程比较固定和简单，几乎不需要学习成本，批量处理效率很高。另外，关于文件安全，这类本地运行的转换软件，其转换过程是在你自己的电脑上完成的，文件数据不会上传到网络服务器，因此无需担心内容泄露的风险，对于处理内部或敏感的设计图纸来说，这提供了一个相对安全可靠的环境。

将CAD图纸转换为图片，这个需求贯穿于设计工作的沟通、展示和交付环节。我们介绍了两种典型的实现路径：一种是利用CAD软件自身的内置功能，另一种是借助专门的格式转换工具。前者与你的设计环境集成度高，适合对软件操作熟悉的用户处理单个文件；后者则在易用性和批量处理效率上表现更突出，尤其适合需要频繁转换或处理大量图纸的场景。

选择哪种方法，并没有绝对的答案，关键看你的具体需求。

最后要提一下的是，在处理任何设计文件时，数据安全都值得留意。无论是使用在线工具还是本地软件，了解其数据处理方式是有必要的。对于在本机完成全部转换过程的软件，由于数据不经过网络传输，其安全性相对更可控一些。如果在实际操作中遇到新的问题，多尝试、多搜索，通常都能找到解决方案。
