做过工程或设计的人基本都撞过这么一堵墙：客户发来一份PDF格式的图纸，标注、图层、线条看着都挺完整，但拖进CAD里一碰就散，想改个尺寸只能从头描。PDF格式如何转成CAD格式，看着是个格式转换问题，实际已经变成了一个工时黑洞。手动重绘一套稍复杂的图纸，一两个小时打底，碰上反复修改的版本，半天就耗进去了。
实际上，PDF格式如何转成CAD格式这件事，并不需要那么悲壮。关键在于别拿CAD当绘图板硬描，而是找一条能保留矢量信息和基本结构的转换路径。下面这套方案，我用了大半年，基本能覆盖九成以上的图纸转换需求。
### 汇帮CAD转换器：核心方案，4步完成转换
汇帮CAD转换器是我目前用下来，在识别准确率和操作门槛之间平衡得比较好的一款工具。支持DWG和DXF两种CAD默认格式，批量处理也稳。

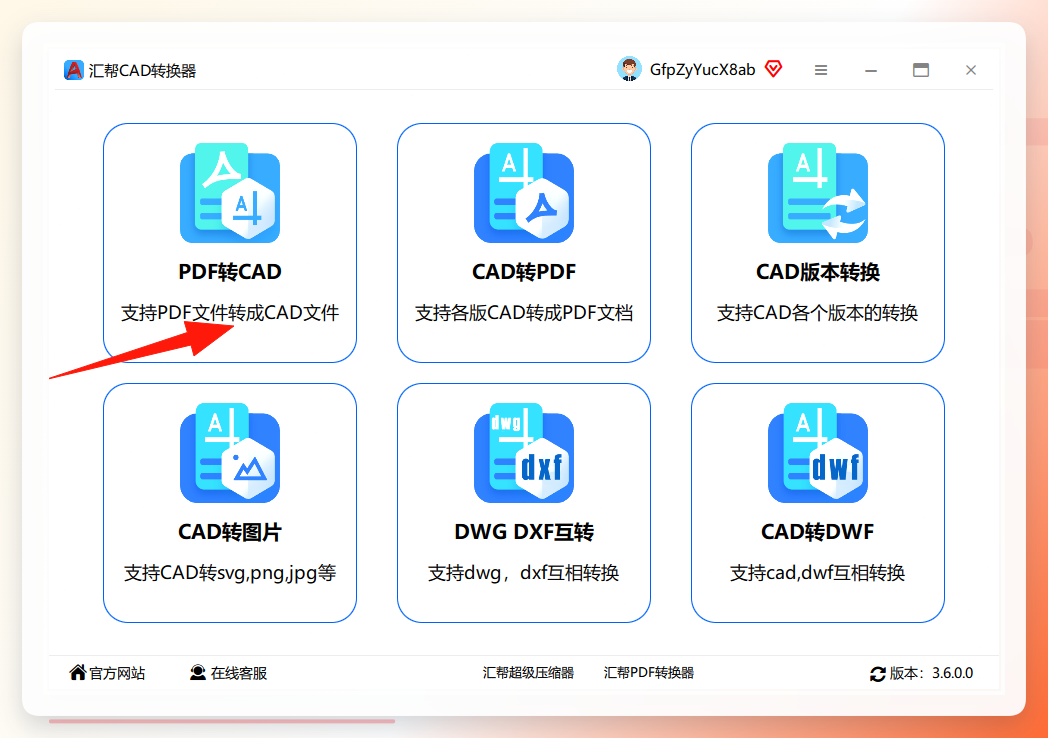

第一步：下载并打开软件，选择“PDF转CAD”功能模块

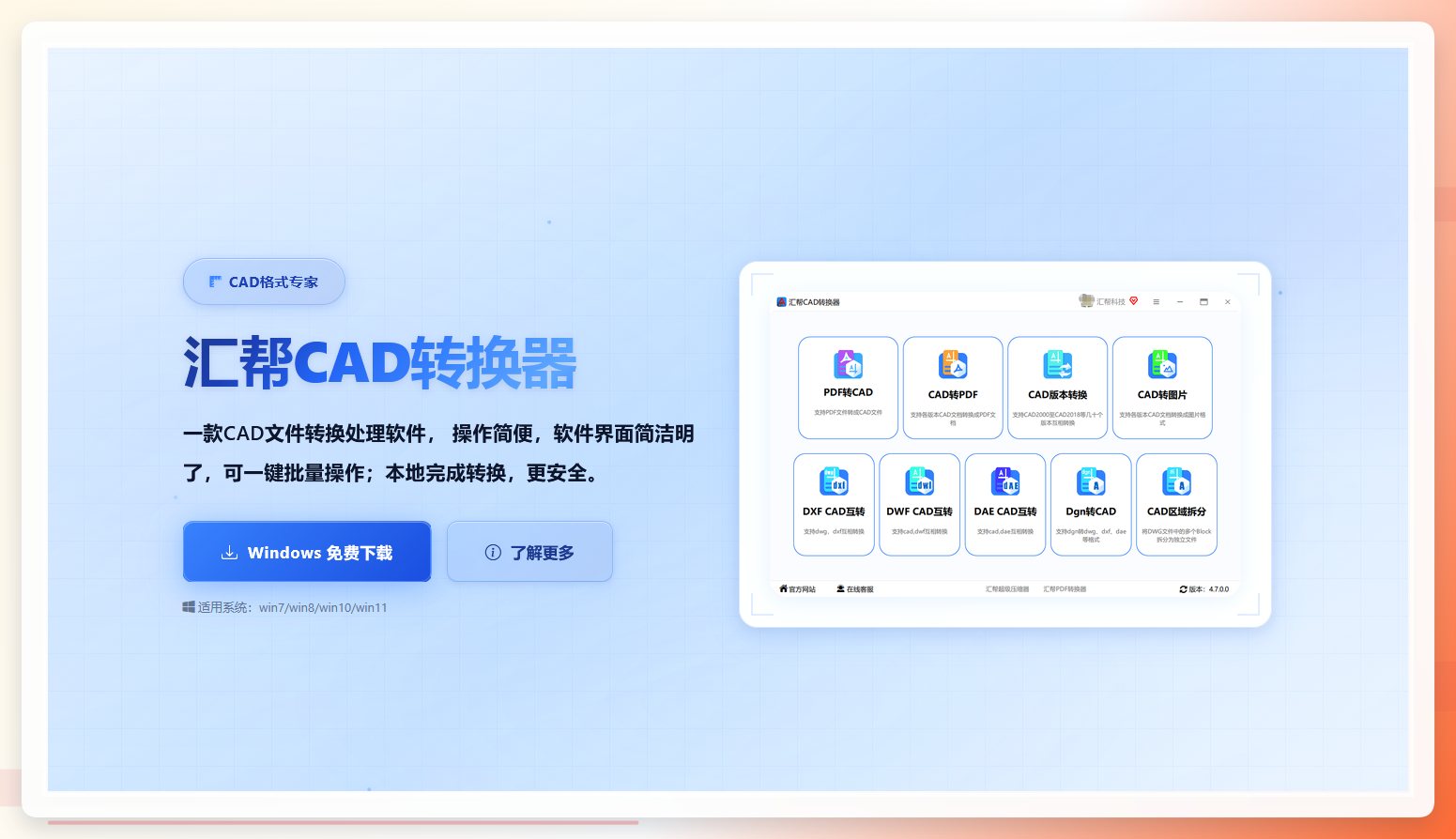

直接访问【汇帮CAD转换器】官方网站下载安装，安装完成后双击打开，主页面上各功能入口排列很清晰。点击“PDF转CAD”进入转换界面。

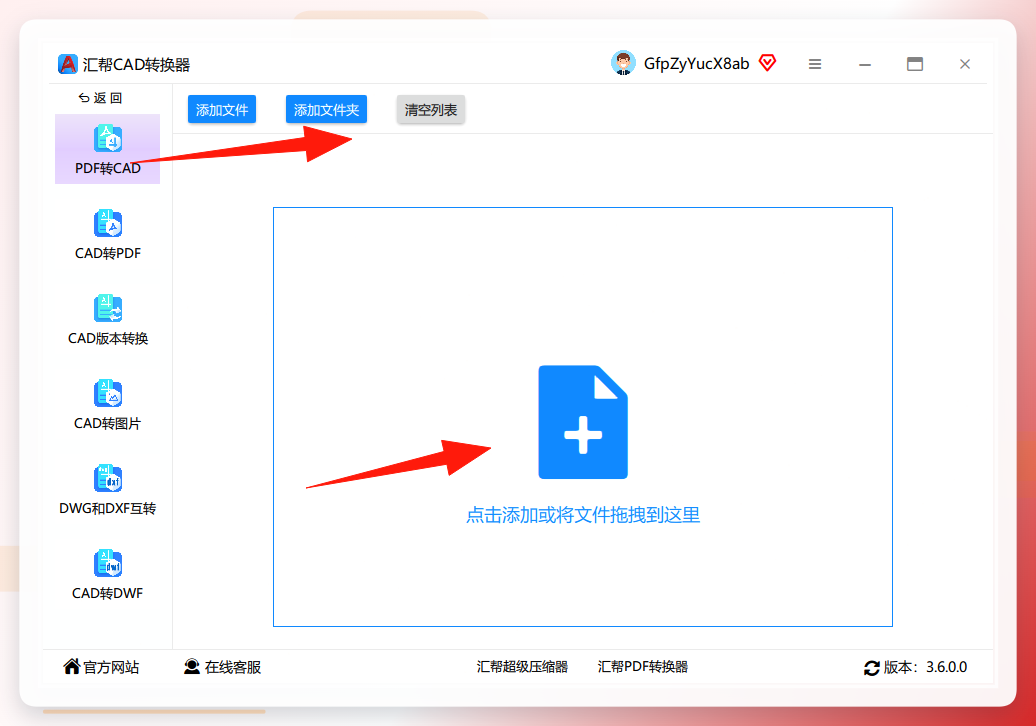

第二步：导入PDF文件，支持拖拽和批量添加
进入转换界面后，左侧菜单栏已经默认选中【PDF转CAD】。右侧文件区域可以直接点击选择文件，也可以把多个PDF文件直接拖拽进窗口。需要转换多个图纸的时候，批量导入一次搞定，不用反复操作。
第三步：设置输出格式和输出目录，点击开始转换
文件导入后，下方会显示导出格式选项，提供DWG和DXF两种格式，这两种都是CAD的默认通用格式，兼容性没有问题。文件类型可按需选择单个或多个。输出目录默认设为桌面，也可以手动指定其他位置。确认无误后，点击右下角的【开始转换】按钮。

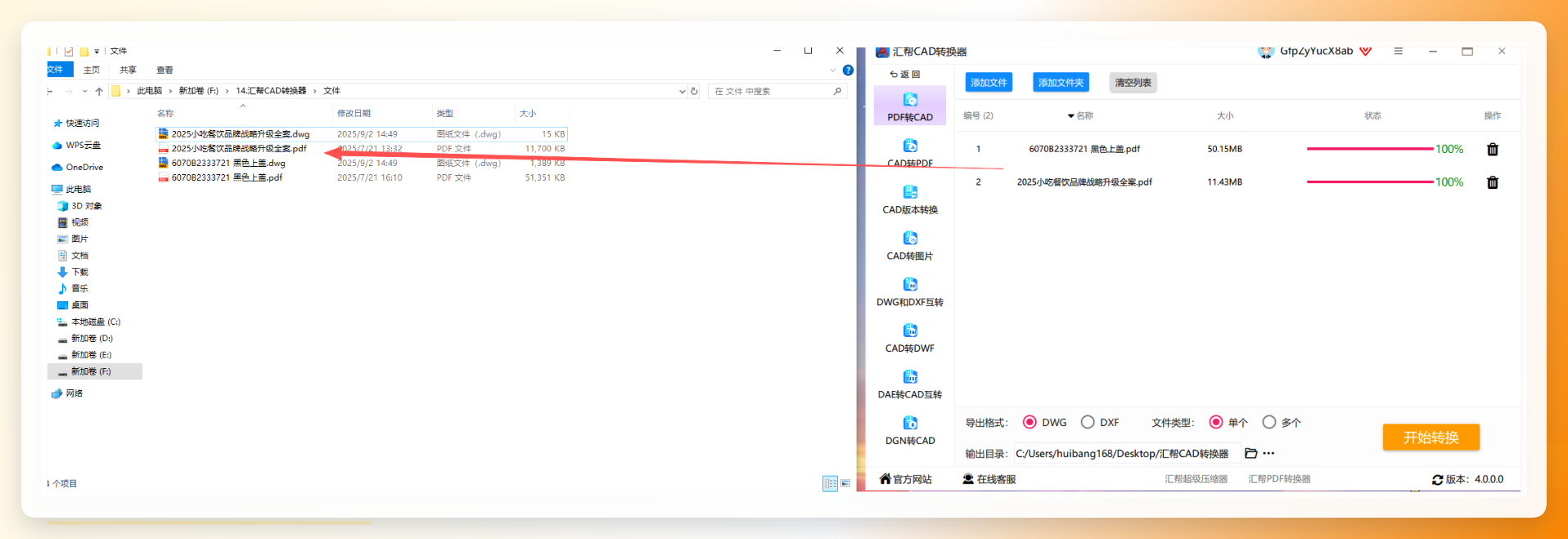

第四步：等待转换完成，打开输出目录查看DWG文件
转换过程一般几秒到几十秒不等，视文件大小而定。完成后界面会显示生成结果，输出的DWG文件已经在指定目录中。用CAD软件打开检查，主要线条、标注、图层结构基本都能保留，可以直接编辑修改。
### 除了汇帮，还有哪些备选方案
工具这东西，各人习惯不同。如果汇帮CAD转换器不在手边，或者想试试别的路子，下面几个方案也可以应急。

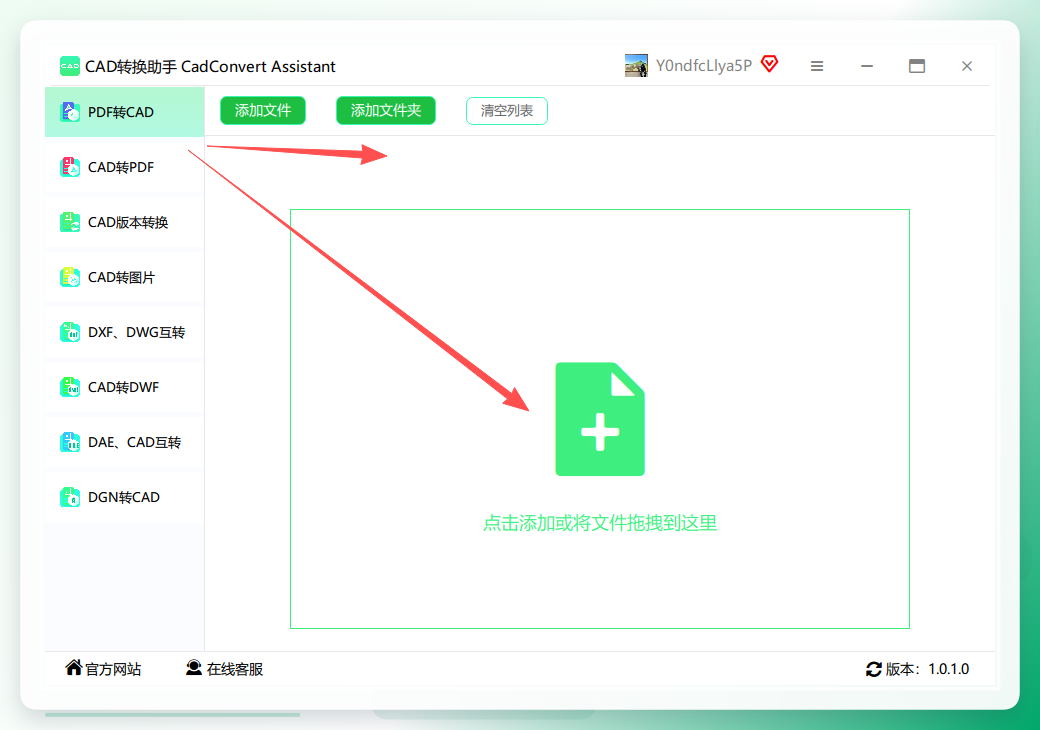

- CAD转换助手：同样提供“PDF转CAD”功能，支持拖拽批量上传，操作路径和汇帮类似。选择左侧“PDF转CAD”，导入文件后设置输出格式和保存目录，点击开始转换即可。转换完成后会在保留源文件的基础上生成新的DWG文件。

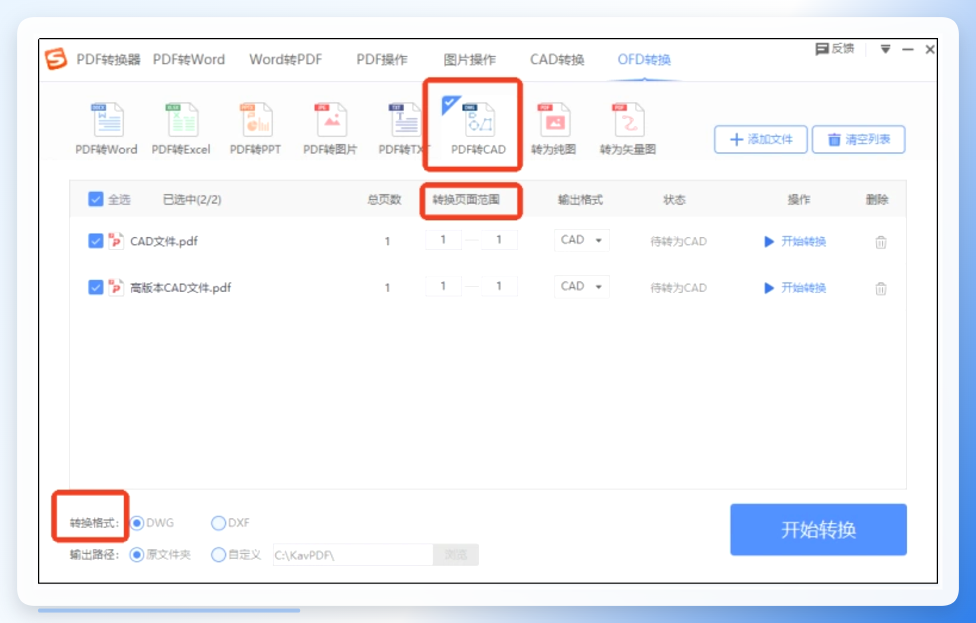

- 搜狗输入法内置PDF转换器：可能很多人没留意，输入法工具集里也藏着PDF转换功能。点击状态栏“工具箱”图标，找到【PDF转换器】—【PDF转CAD】，上传文件后支持调整页面范围和转换格式。不过这个功能需要开通会员才能拿到转换结果，适合偶尔应急用一次。

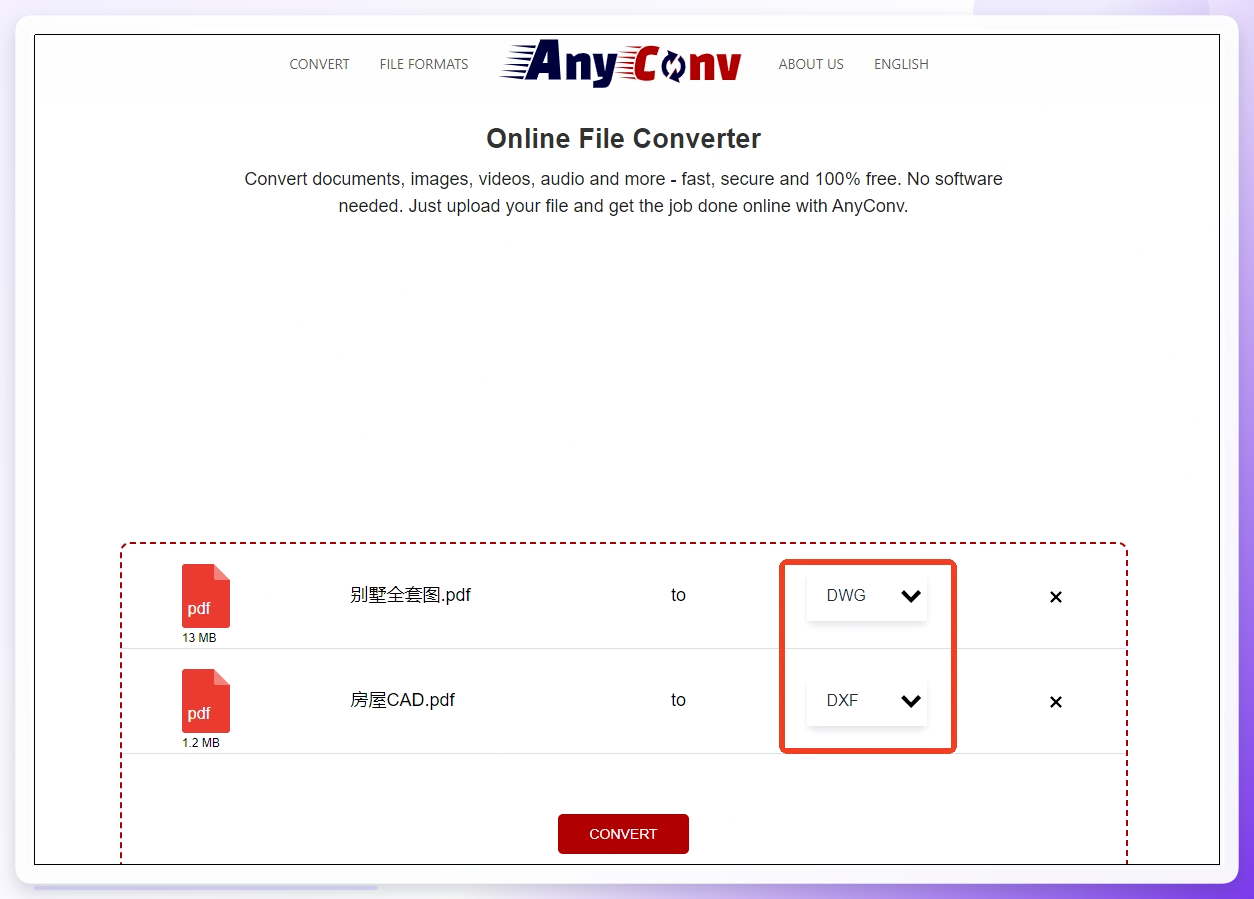

- AnyConv（在线转换平台）：完全免费的在线文件转换站，支持文档、图像、音视频等多种格式。打开官网，上传PDF文件，设置输出为DXF或DWG格式，点击“CONVERT”按钮等系统自动转换，完成后下载即可。优点是无需安装任何软件，缺点是单文件大小有限制，网络波动时转换容易中断。

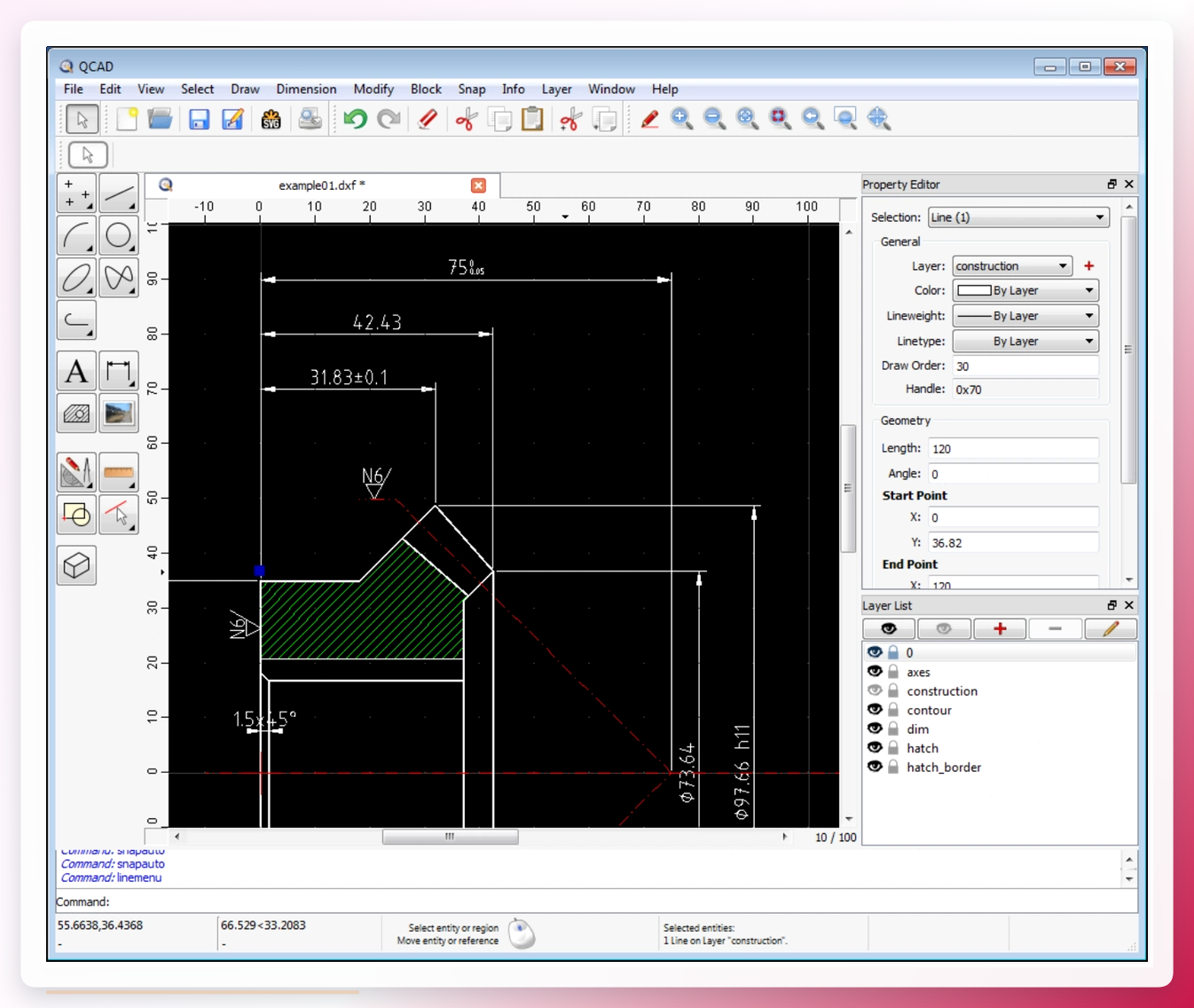

- QCAD专业版：一款专业的2D CAD软件，专业版内置PDF导入功能。操作路径为“文件” → “导入” → “导入PDF”，选择文件后可调整分辨率和页面等导入设置。导入完成后，通过“文件” → “另存为”保存为DXF或DWG格式。适合本来就在用QCAD做设计的用户，不必额外装转换工具。

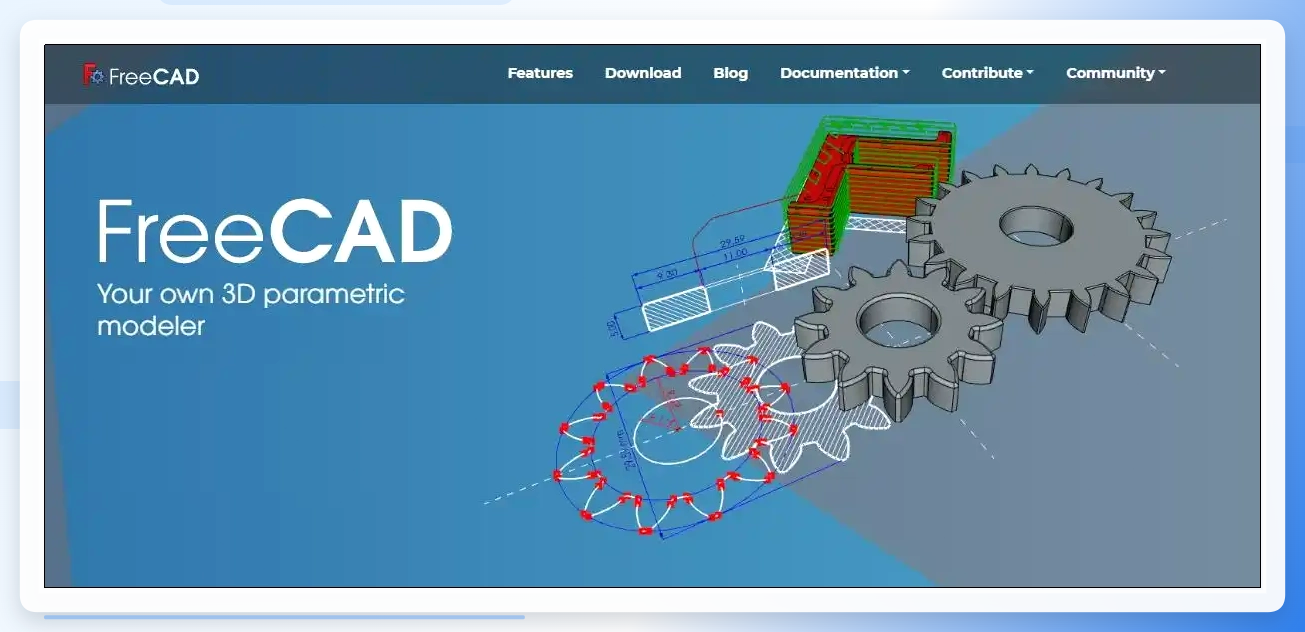

- FreeCAD开源方案：一款开源3D建模软件，虽然主打三维设计，但也支持导入PDF并导出DXF格式。打开软件创建新文档，导入PDF文件后检查图形显示是否正确，然后“文件” → “导出”，格式选择“DXF”，保存后可用其他CAD软件打开另存为DWG。适合预算为零、且愿意花时间折腾开源工具的用户。
### 效率对比：手动重绘 vs 工具转换
拿一份带6个图层、40多个标注的机械图纸实测：
- 手动重绘：约65分钟，含图层设置和标注录入
- 汇帮CAD转换器转换：约40秒，输出文件可直接编辑
- CAD转换助手转换：约50秒，效果与汇帮接近
- 在线工具转换：约3分钟，受上传下载速度影响
操作时间从小时级压缩到秒级，不是“快一点”的概念，是整个工作流的重构。省下来的时间可以用在图纸校核和方案优化上，才算花在了刀刃上。
几个实操中的注意事项
- 扫描件PDF优先走OCR预处理：如果是纸质图纸扫描出来的PDF，本质上是图片，直接转换只能得到轮廓，文字标注无法识别。建议先用OCR工具把扫描件转成可识别文字的PDF，再执行CAD转换。
- 复杂图纸记得检查图层归属：转出来的DWG文件虽然保留了图层信息，但个别复杂图纸的图层名称可能出现乱码或归类偏差，打开后花两分钟检查一遍，后续编辑能省很多麻烦。
- 输出格式的选择：需要跟其他协作者对接时，优先选DWG，兼容性最好；如果需要导入其他建模软件或进一步处理，DXF的通用性更稳。不确定就两个都导一份，反正批量转换不费事。
总结
回到最初的问题：PDF格式如何转成CAD格式？答案已经从“手动重绘”变成了“工具转换”。汇帮CAD转换器把整个流程压到了4步以内，批量导入、选择格式、点击转换、拿到可编辑的DWG文件，全程不超过一分钟。配合CAD转换助手、在线转换工具作为补充，基本可以应对日常工作中遇到的各种PDF转CAD场景。核心还是要明确自己的需求——偶尔转一份用免费在线工具就够了，经常处理图纸就装一个专业转换器。工具顺手了，效率自然就上来了。
