CAD转图片实用方法工程图纸跨平台分享清晰度保障

在工程设计、建筑规划和机械制图等领域，CAD软件生成的图纸文件是专业工作的核心成果。然而，这些图纸文件通常需要在更广泛的场合进行展示或传递，例如插入演示文档、上传至网络平台或发送给没有专业CAD软件查看的同事。此时，将CAD文件转换为通用的图片格式就成为一个必要且高频的操作。图片格式文件具有兼容性极强、查看门槛低、便于快速预览的特点，能够有效解决专业图纸在跨平台、跨设备分享时遇到的障碍。

掌握多种CAD转图片的方法，意味着你能灵活应对不同场景下的需求。无论是追求极致的输出质量，还是需要快速的批量处理，抑或是希望在没有任何专业软件的情况下完成转换，都有对应的解决方案。本文将系统性地介绍五种主流的转换途径，涵盖专用转换工具、系统截图技巧、利用PDF作为中转桥梁以及CAD软件内置功能等。每种方法都有其适用的情境和独特的优势，通过详细的步骤拆解，即使你是刚刚接触CAD的新手，也能轻松理解并上手操作。接下来，我们就逐一探索这些方法，让你彻底告别CAD图纸分享的烦恼。

方案一：使用汇帮CAD转换器

软件名称：汇帮CAD转换器

下载地址：https://www.huibang168.com/download/L2Wb1FGBo3w8

这是一种专门针对CAD格式转换而设计的工具，功能集中，操作流程化，非常适合需要批量处理或对输出格式有特定要求的用户。要使用该软件，你首先需要在其官方网站获取并安装最新版本。

步骤一：在电脑上启动汇帮CAD转换器软件。在主界面中，你可以看到多种转换功能选项，找到并点击“CAD转图片”功能模块。

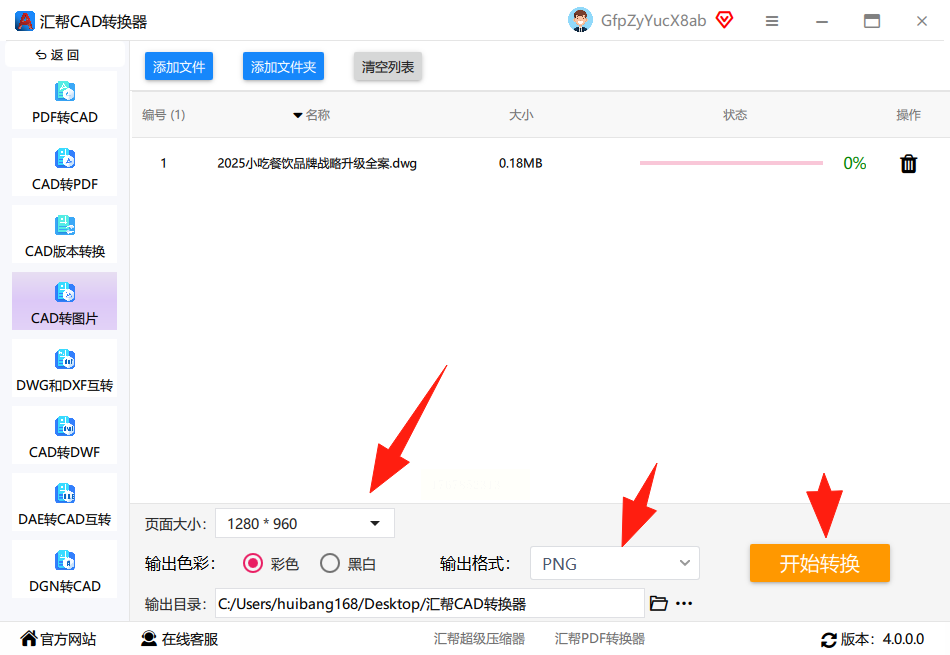

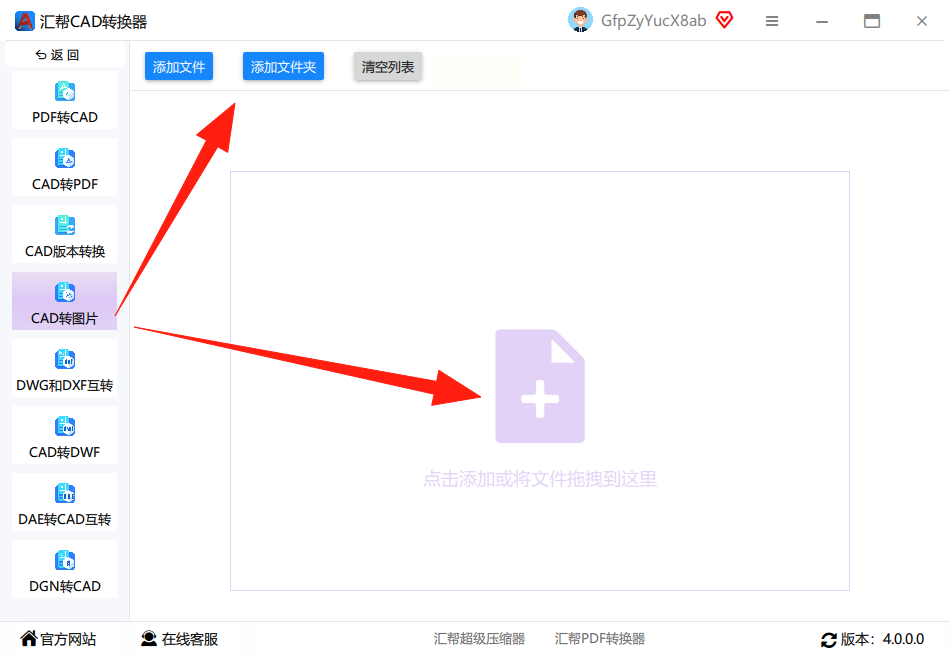

步骤二：进入转换功能界面后，界面布局通常非常清晰。一侧是操作选项区域，另一侧是文件添加区域。你可以通过点击“添加文件”按钮，或者直接将需要转换的CAD图纸文件拖拽到指定区域，来实现单个或批量文件的上传。

步骤三：所有需要转换的文件成功导入列表后，你可以在文件列表下方或侧边找到各种输出设置选项。这些设置可能包括输出图片的色彩模式（如彩色、黑白）、背景颜色、输出尺寸以及需要转换的图纸页面范围等。你可以根据最终用途，逐一调整这些参数。

步骤四：接下来，选择你想要的输出图片格式。软件通常支持JPG、PNG、BMP、TIFF等多种常见格式。例如，如果你希望图片体积较小且兼容性最广，可以选择JPG格式；如果需要透明背景，则选择PNG格式。

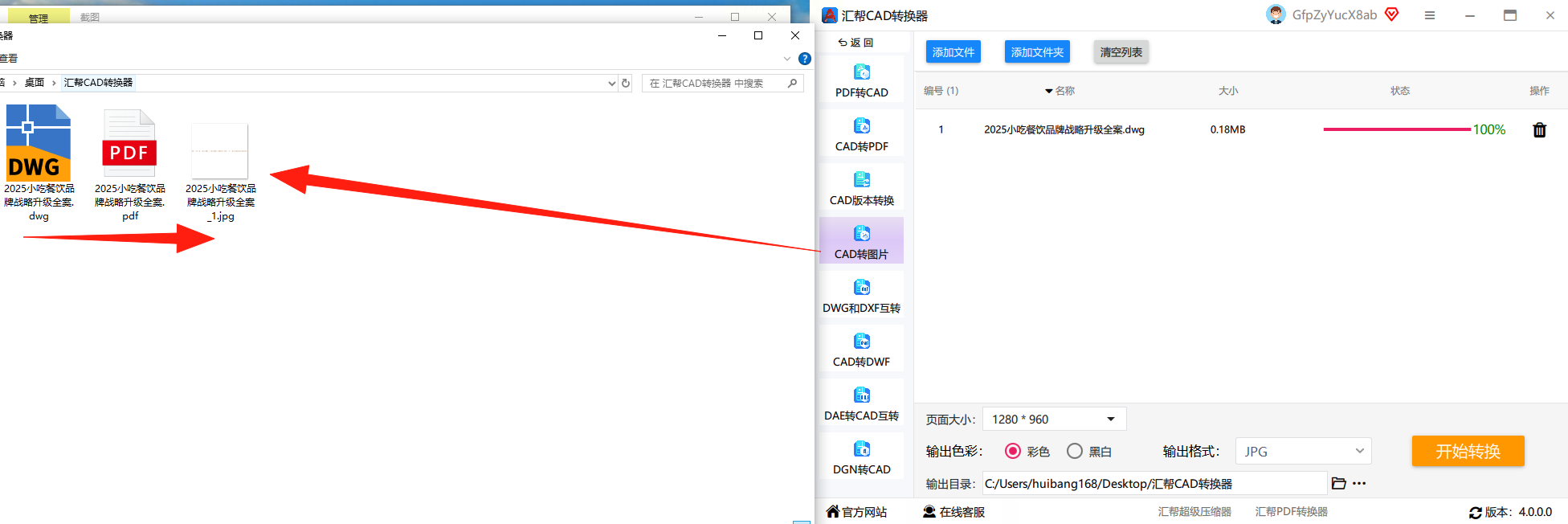

步骤五：最后，为转换生成的图片文件设置一个合适的保存文件夹。确认所有设置无误后，点击界面上的“开始转换”或类似按钮。软件便会自动执行转换任务，过程中会有进度提示。转换完成后，你可以在设定的输出目录中找到生成的图片文件，原始CAD文件则会被完好保留。

方案二：使用Snipaste截图工具

如果你只需要转换CAD图纸中的某个局部区域，并且对操作速度有很高要求，那么使用一款强大的截图工具是再合适不过的选择。Snipaste不仅是一款截图软件，其精准的测量和输出功能让它也能胜任简单的CAD转图工作。

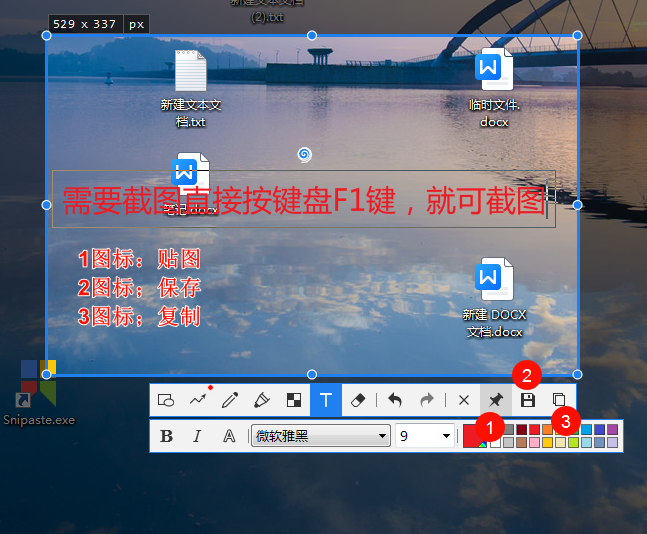

步骤一：在你的电脑上打开需要转换的CAD图纸文件，并使用缩放和平移功能，调整到你想要截取的具体画面。然后启动Snipaste工具（默认快捷键通常是F1），此时鼠标会变成十字准星。

步骤二：用鼠标框选出你需要转换为图片的CAD图纸区域。完成框选后，不要急于完成截图，先找到工具栏上的“单位切换”选项，将默认的“像素模式”更改为“厘米模式”或“毫米模式”。这一步能确保截图的比例与实际CAD图纸的比例相对应，对于需要保持尺寸精确性的场景非常重要。

步骤三：截图框选并调整好单位后，在截图界面上点击鼠标右键，会弹出功能菜单。在菜单中选择“输出为图像”选项。在弹出的保存对话框中，除了设置文件名和保存位置，最关键的是要设置“DPI”分辨率。对于打印或高清展示，建议将DPI设置为300或更高，这样能保证输出图片的清晰度。设置完成后，保存即可得到一张高质量的局部CAD图片。

方案三：使用Adobe Acrobat Pro DC

这是一种利用PDF格式作为高质量中转站的间接转换方法。PDF本身就能很好地保留矢量图形的质量，再将其转换为图片，可以获得效果出色的成果。这种方法特别适合对图片精度有严苛要求的专业输出。

步骤一：首先，你需要使用CAD软件自身的“打印”或“导出”功能，将你的DWG或DXF图纸文件输出为PDF格式。在打印设置中，选择虚拟打印机如“Adobe PDF”或“Microsoft Print to PDF”，并设置好合适的图纸尺寸和输出范围。

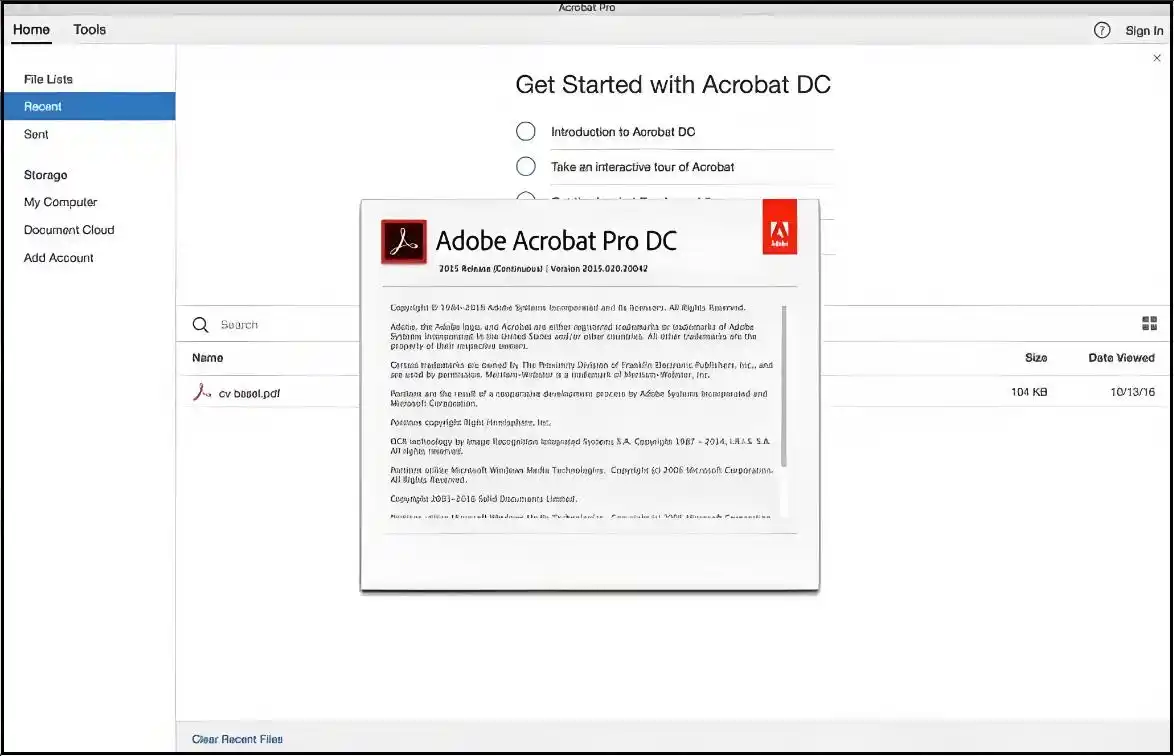

步骤二：打开Adobe Acrobat Pro DC软件，将上一步生成的PDF文件导入。在软件顶部的菜单栏中，点击“工具”选项，在工具面板中找到并点击“导出PDF”功能。

步骤三：在导出PDF的设置界面中，选择输出格式为“图像”，并在右侧的格式列表里选择具体的图片格式，例如“JPEG”。点击“导出”按钮后，软件会弹出设置对话框，让你选择输出图片的保存路径、命名规则以及图像质量（分辨率）。确认设置后，执行导出，即可获得转换后的JPG图片。

方案四：利用浩辰CAD软件内置功能

许多专业的CAD软件本身就内置了将图纸直接输出为图片的功能，无需借助任何第三方工具。这里以浩辰CAD为例，其操作原理是通过虚拟打印驱动来实现转换。

步骤一：启动浩辰CAD软件，并打开你需要转换的图纸文件。确保图纸在模型空间或布局空间中显示正确。

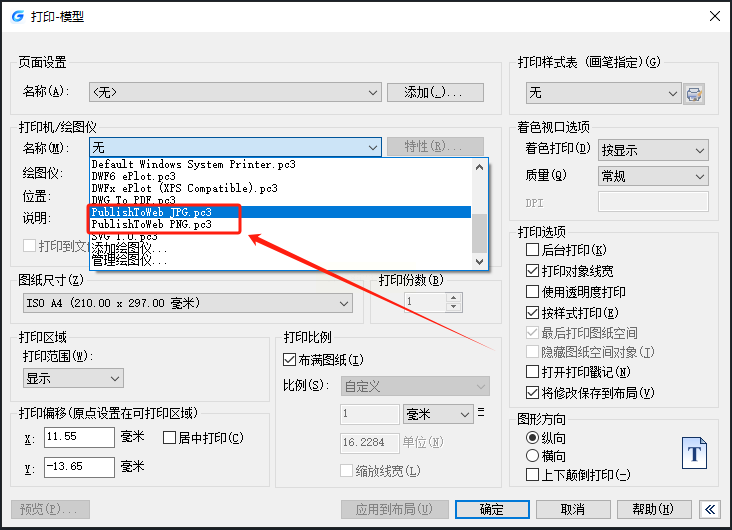

步骤二：按下键盘上的打印快捷键Ctrl+P，调出“打印”对话框。在“打印机/绘图仪”名称的选择区域，点击下拉菜单，你需要选择一个特定的虚拟打印机。找到并选择名为“PublishToWeb JPG.pc3”的打印机（用于生成JPG图片）或“PublishToWeb PNG.pc3”的打印机（用于生成PNG图片）。

步骤三：选择好虚拟打印机后，就像进行普通打印一样，继续设置其他的打印参数。这包括：选择合适的“图纸尺寸”（这决定了输出图片的像素尺寸）、设置“打印范围”（窗口、范围、显示等）、以及“打印比例”。如果你希望图片的线条清晰，记得在“打印样式表”中可以选择“monochrome.ctb”来输出纯黑白线条图。所有参数设置完毕后，点击“确定”按钮。

步骤四：点击确定后，软件会弹出一个标准的文件保存对话框，让你为即将生成的图片文件命名并选择保存位置。设置好后点击保存，CAD软件便会开始“打印”过程，实际上就是在你指定的位置生成了一张图片文件。

方案五：使用全能PDF转换助手

这是一类功能集成度较高的文件格式转换工具，常作为办公辅助软件存在。它们往往界面友好，操作简单，适合处理多种不常见的格式转换需求，其中就包括CAD转图片。

步骤一：在电脑上打开全能PDF转换助手软件。在其主功能界面中，浏览并找到“CAD转图片”或类似命名的功能选项，点击进入。

步骤二：进入转换页面后，通过点击“添加文件”或“添加文件夹”按钮，将你需要转换的一个或多个CAD图纸文件导入到软件的待处理列表中。

步骤三：文件添加成功后，你可以在界面下方对输出效果进行一些基础设置。常见的可调节选项有输出图片的颜色（彩色/灰度/黑白）、页面大小（对应CAD图纸的尺寸）、以及最终的输出格式（如JPG、PNG）。根据你的具体需要调整这些选项。

步骤四：最后，点击页面右下角醒目的“开始转换”按钮。软件会显示转换进度条，稍等片刻，所有转换任务便会完成。你可以在软件内直接打开输出目录，查看生成的图片文件。

常见问题解答

转换后的图片清晰度很差，线条模糊怎么办？

这通常是由于输出分辨率（DPI）设置过低造成的。无论使用哪种方法，请务必找到输出设置中的分辨率选项，并将其设置为300 DPI或更高。在CAD软件虚拟打印方法中，选择更大的“图纸尺寸”也能有效增加图片的像素总量，从而提升清晰度。

如何将CAD图纸中的多个布局或页面批量转换成多张图片？

使用汇帮CAD转换器或全能PDF转换助手这类专业转换软件，它们通常支持批量添加文件，并且在高级设置中可以选择“按布局分割”或“按页面分割”输出。这意味着一个包含多个布局的DWG文件，可以一次性转换生成对应数量的独立图片文件。

转换出来的图片背景不是白色，有底色怎么办？

这个问题主要出现在输出为PNG或TIFF等支持透明通道的格式时。如果想得到纯白背景，需要在转换前进行设置。在汇帮CAD转换器中，查找“背景颜色”选项并将其设置为白色。在CAD软件虚拟打印方法中，确保在“打印样式表”中，将所有颜色的对象设置为“使用对象颜色”，并在打印选项中将“打印背景”取消勾选（或确保背景色为白色）。

为什么用虚拟打印机方法转换时，找不到JPG或PNG打印机选项？

这是因为在CAD软件中，这些虚拟打印机驱动可能需要手动配置。你可以在打印设置的“打印机/绘图仪”名称下拉菜单中，点击“添加或配置绘图仪”，然后按照向导提示，从系统自带的列表中选择“光栅文件格式”下的相应JPG或PNG打印机驱动，完成添加后即可使用。

总结

CAD图纸到图片的转换，远不止是简单地“另存为”一个格式。它涉及到精度控制、批量效率、格式兼容性以及特定需求满足等多个维度。通过本文介绍的从专用工具到系统技巧的五种方法，你实际上已经构建了一个应对不同场景的工具箱。当需要无损批量转换时，汇帮CAD转换器这样的软件是你的得力助手；当只需快速抓取局部细节时，Snipaste的精准截图能节省大量时间；当追求出版级质量时，通过PDF中转的路径能确保最佳效果；而熟练使用CAD软件自身的打印输出，则体现了你对专业工具的深度掌控。

理解每种方法背后的原理——无论是直接转换、虚拟打印还是格式中转——比死记硬背步骤更重要。这样，即使未来软件界面更新或出现新的工具，你也能快速触类旁通，找到解决问题的关键设置项。真正掌握这项技能后，你会发现图纸的分享、汇报和协作将变得无比顺畅，工作效率自然得到显著提升。希望这份详尽的指南能成为你日常工作中的实用参考，轻松化解所有CAD出图的难题。
